山地自行车变速器尾勾安装结构设计

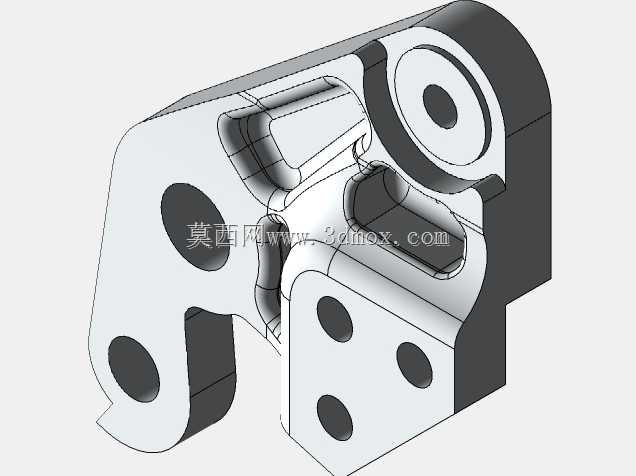

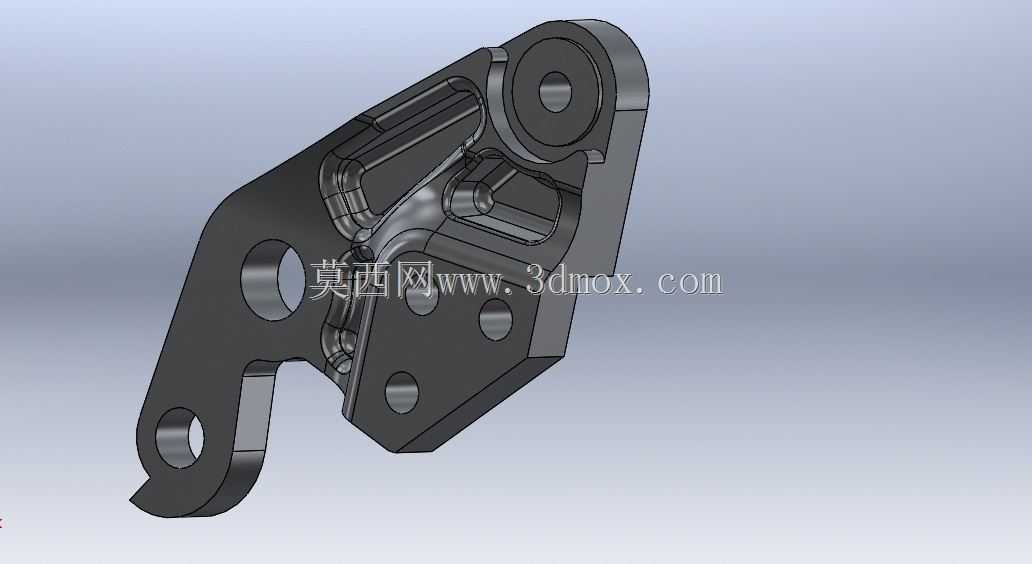

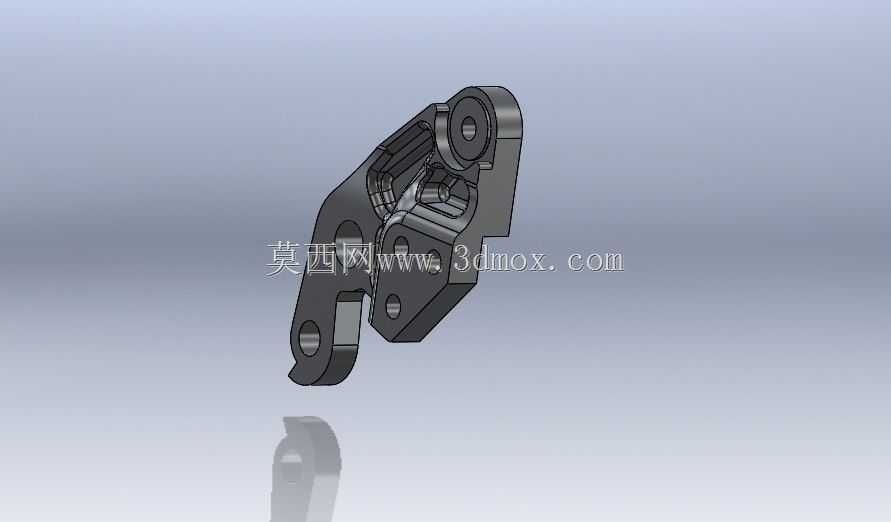

这款零件是山地自行车传动系统中连接车架与后变速器的核心衔接构件，日常骑行场景中，后变速器承担着链条张紧、档位切换的核心功能，而该吊架作为两者之间的受力过渡件，既要承接变速器换挡时的往复拉扯力，也要在车辆发生侧摔、后轮受侧向冲击时率先发生形变溃缩，避免昂贵的变速器主体直接磕碰损坏，同时防止车架尾端安装位出现不可逆的变形损伤。从结构设计逻辑来看，零件整体采用异形悬臂式布局，主体贴合车架后叉尾端的安装面做了仿形贴合处理，三个分布在不同受力点位的安装孔位，分别对应车架上的固定螺柱位置，孔位同轴度公差控制在0.02mm以内，保证安装后变速器的安装基准面与车架花鼓轴线保持垂直，避免出现换挡卡顿、链条偏磨飞轮片的问题。零件朝向变速器的一侧预留了标准的变速器安装螺纹孔，孔位周边做了加厚凸台处理，抵消变速器安装螺栓的锁紧应力，防止长期使用后螺纹滑牙。零件的弯折角度经过反复调校，既保证变速器导轮与飞轮片的间距保持在合理范围，避免链条跳动时出现掉链问题，也预留了足够的轮胎间隙，适配宽截面的山地越野轮胎，不会在轮胎沾附泥污、发生小幅形变时出现剐蹭。从安装边界来看，零件整体厚度控制在6mm，安装后突出车架的距离不超过32mm，不会额外增加车尾的横向宽度，在林间穿越骑行时减少剐蹭树枝、岩石的概率。零件的棱边全部做了R0.5的圆角处理，既避免应力集中导致的受力断裂问题，也不会在安装维护时划伤维修人员的手部。材质适配方面，结构设计预留了足够的强度余量，既可以采用6061铝合金做锻造加工满足轻量化越野需求，也可以采用冲压钢板做热处理提升结构强度，满足重载通勤、长途骑行的使用需求。零件上的镂空减重槽并非随意开设，所有槽位都避开了主受力路径，在保证整体刚性不下降的前提下，尽可能降低零件自重，减少整车的非簧载质量，提升后轮的贴地性能。
