十二齿传动链轮结构设计方案

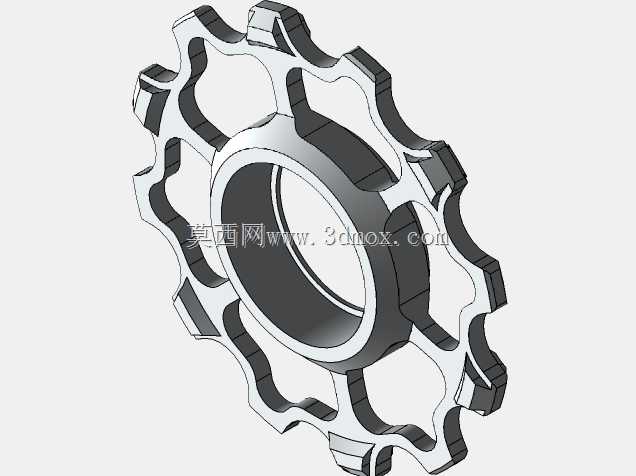

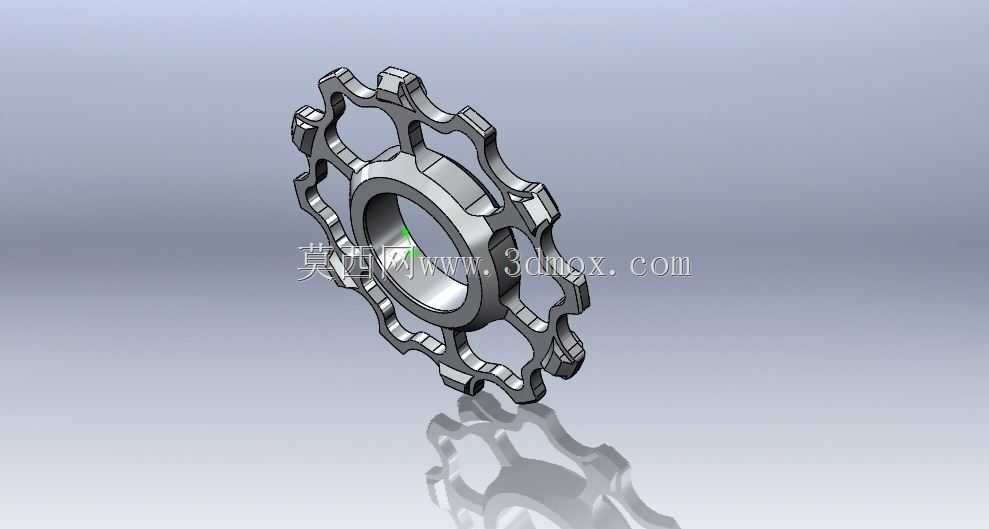

该传动链轮主要应用于中小载荷的链传动场景，常见于轻工自动化输送线、小型动力传输机构、电动代步车传动单元以及部分专用设备的进给传动链路中，作为链传动系统的核心从动或主动啮合部件，承担传递旋转扭矩、匹配链条节距实现精准传动比输出的作用，可适配标准小节距传动链条，在低速平稳传动工况下能保证传动链路无打滑、传动比恒定的运行需求。从结构设计来看，该零件采用一体化镂空轮辐设计，中心设置带定位台阶的安装轴孔，轴孔与轮缘之间通过均匀分布的辐条连接，轮缘外侧加工有与链条滚子匹配的啮合齿形，齿形轮廓经过修形处理，能减少链条啮入啮出时的冲击载荷，降低运行过程中的噪音与磨损。轮体上的镂空结构并非仅为减重考虑，在设计阶段经过受力仿真验证，在保证轮体整体抗弯、抗扭强度满足额定载荷要求的前提下，去除非受力区域的材料，既可以降低零件自身转动惯量，让传动启停响应更迅速，也能减少加工过程中的材料损耗，适合批量加工生产。安装边界方面，中心轴孔的尺寸公差按照过渡配合要求设计，可直接与对应直径的传动轴配合，通过键槽或者顶丝实现周向固定，轮体的轴向厚度经过匹配计算，与适配链条的内节内宽尺寸对应，安装时无需额外加装调整垫片即可保证链条与轮齿的啮合对中，轮体最大外圆尺寸根据十二齿的齿顶圆直径计算确定，安装时需要预留足够的径向运转空间，避免轮齿旋转过程中与周边机架、护罩等结构发生干涉。齿形设计上严格遵循链传动的啮合原理，齿沟圆弧半径与适配链条的滚子半径匹配，保证滚子能顺利进入齿沟实现平稳啮合，齿侧间隙控制在合理范围，既不会因为间隙过小导致卡链，也不会因为间隙过大造成传动冲击、链条跳动的问题。轮体表面的结构过渡处均设置了圆角过渡，避免应力集中导致的轮体疲劳损坏，在长期交变载荷作用下能保证足够的使用寿命。这类小齿数链轮在传动系统布置时，通常会搭配张紧机构使用，因为小齿数链轮的包角相对较小，合理张紧能避免链条松边垂度过大导致的脱链问题，该零件的结构设计也预留了安装防护盖板的位置，可适配常规的链轮防护装置，满足设备安全防护的设计要求。
