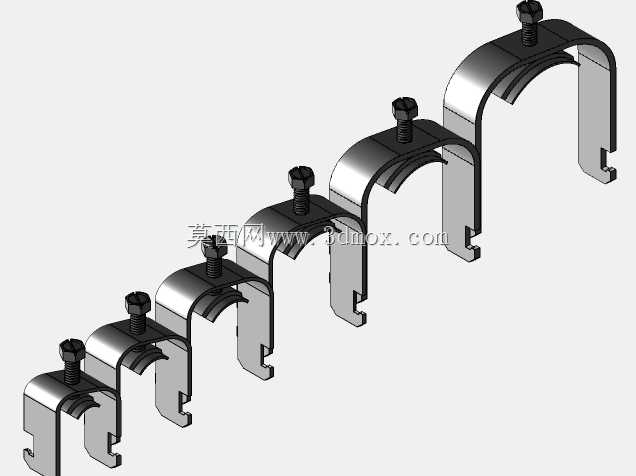

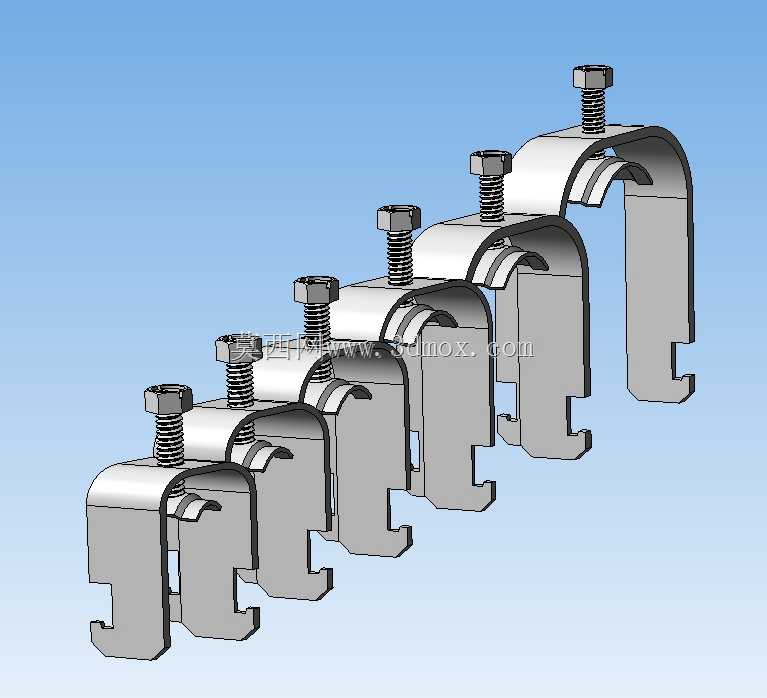

DIN导轨用管道电缆连接金属固定夹结构

在工业控制柜、电气成套设备的布线施工场景里，这类适配DIN标准导轨的金属夹是布线工序里的常用小件，主要承担柜内气动管路、控制电缆沿导轨排布时的固定限位作用，避免设备运行过程中管线移位、拉扯接线端子引发接触不良或者管路弯折漏气的问题。不同于常规的扎带固定方式，这类金属夹可以直接卡装在标准DIN导轨上，不需要额外在安装板上打孔攻丝，能大幅缩减柜内布线的装配工时，也方便后期运维时调整管线排布位置。从结构设计来看，这款金属夹采用分体式卡装结构，下部的卡爪完全适配标准DIN导轨的卡槽轮廓，卡入后能依靠自身金属弹性形成可靠的轴向定位，不会沿导轨长度方向随意窜动，上部的弧形压盖通过螺栓锁紧，可以适配不同外径的圆形管道或者成束电缆，压合面做了圆弧过渡处理，不会在锁紧时割伤电缆外护套或者管道外壁。设计过程中重点考量了安装边界的适配性，夹体整体宽度控制在窄幅尺寸内，在标准35mm宽度DIN导轨上排布时，相邻夹体不会出现干涉，可以根据管线的固定密度灵活调整安装间距，螺栓锁紧的行程预留了足够的调节量，既能固定单根细径气管，也能夹持多根并拢的控制电缆，不需要针对不同线径更换不同规格的固定件。夹体采用金属板材冲压成型，自身结构强度足够，长期在柜内温变环境下使用不会出现塑料扎带常见的老化脆断问题，夹持力可以保持长期稳定，针对有振动工况的设备场景，比如生产线旁的控制柜、移动设备上的电气箱，这类金属固定夹的抗振表现远优于常规塑料固定件。实际选型使用时，只需要先将下部卡爪对准导轨边缘按压卡入，再把需要固定的管线放置在夹座的弧形槽内，扣合上压盖后拧紧顶部的锁紧螺栓即可完成固定，整个安装过程不需要额外辅助工具，单人即可快速完成整段管线的排布固定，后期需要增减管线或者调整走线路径时，只需要松开螺栓调整位置，不需要把夹体从导轨上整体拆除，能有效降低后期运维的改造成本。夹体的边缘都做了钝化处理，没有尖锐的冲压毛边，安装过程中不会划伤施工人员的手部，也不会磨损管线的外防护层，适配的管线外径覆盖常规柜内布线的绝大多数规格，从直径4mm的气动软管到直径16mm的成束控制电缆都可以可靠夹持。
