开口偏心调节垫片5mm孔适配10mm扳手

在工装夹具定位、小型传动机构间隙补偿、轻工设备装配调校的场景里，这类带开口结构的偏心垫片是很实用的调整类零件，不用完全拆卸穿装的轴杆就能完成垫片的增减或更换，比整环式垫片的现场操作效率高不少。这个零件的核心功能是通过偏心结构实现小范围的位置偏移补偿，当装配环节出现轴孔同轴度偏差、部件安装位置需要微调、传动副间隙需要补偿的时候，转动这个偏心垫片就能改变对应部件的相对位置，抵消加工或装配带来的累积误差，不用额外修配零件就能满足装配精度要求。

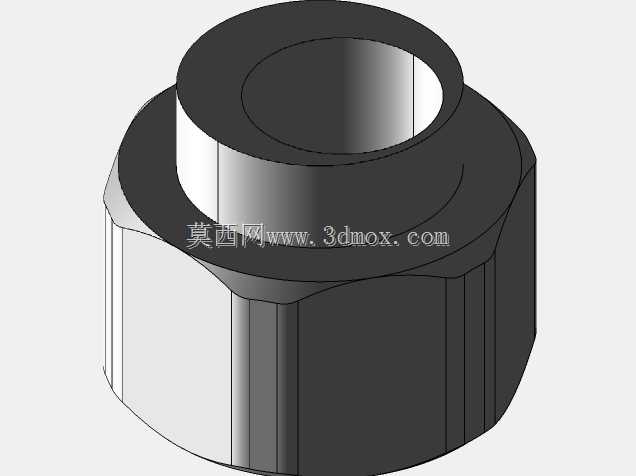

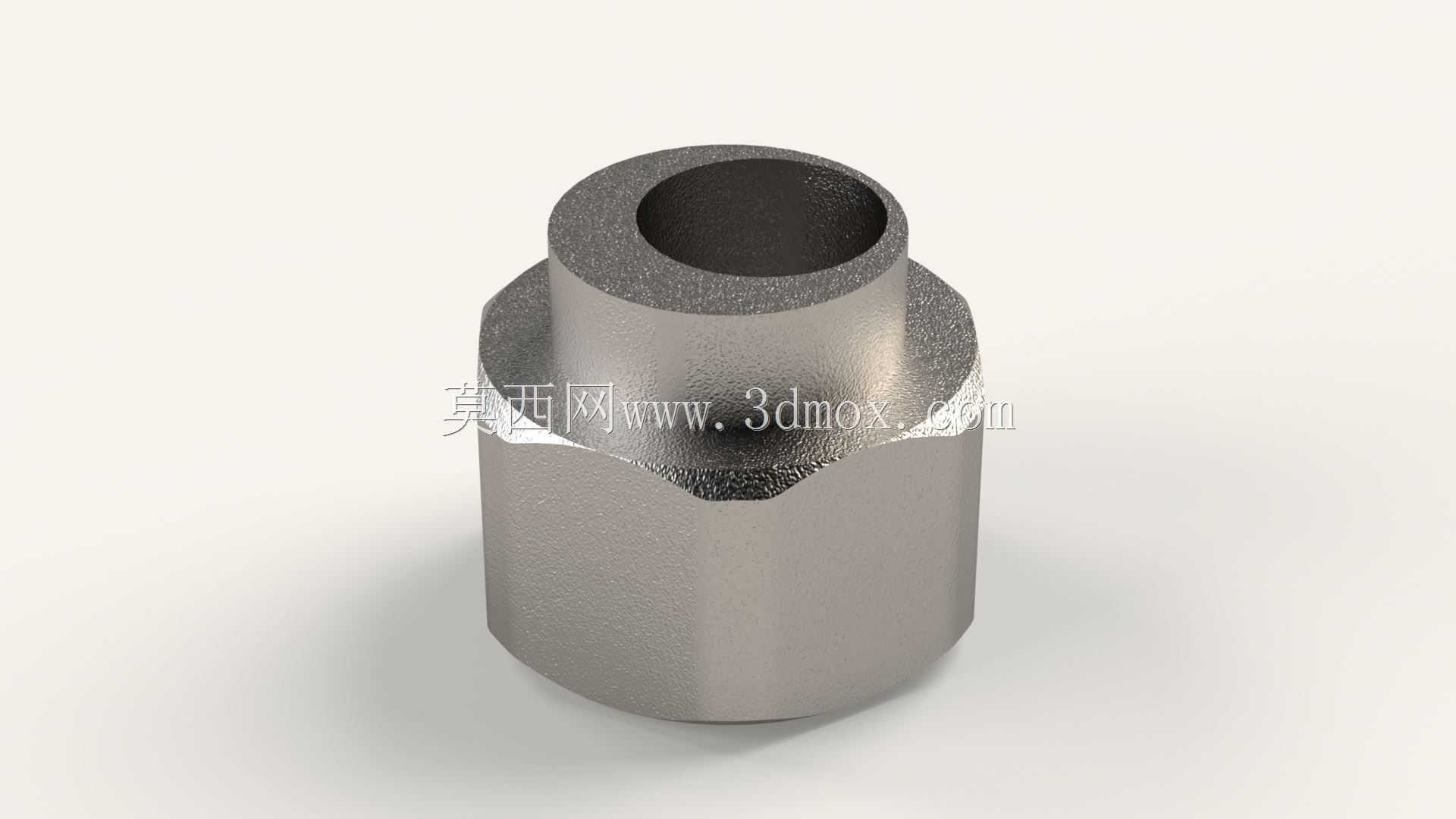

从结构设计来看，零件整体采用两段式同轴外圆结构，下段外圆做了六方切削处理，刚好适配10mm规格的扳手，现场调校的时候不用专门做工装卡持，用普通的开口扳手或者梅花扳手就能夹住六方段转动垫片，调整偏心量的时候操作很稳，不会打滑。中间的通孔直径为5mm，适配直径5mm的销轴、螺栓类连接件，开口槽的宽度略小于5mm，既能保证顺利卡入轴件，又能避免安装后垫片从轴上意外脱出。上段的凸台结构是限位用的，安装后凸台可以卡入对应安装件的沉孔里，防止垫片调整到位后跟着轴件一起转动，保证调好的偏心位置不会在设备运行过程中发生偏移。

安装边界方面，这个垫片的轴向总厚度不大，不会占用过多的装配空间，适合安装空间紧凑的小型机构。六方段的对边尺寸严格按照10mm扳手的标准尺寸设计，公差控制在普通五金件的通用公差范围内，既能保证扳手顺利卡入，又不会因为间隙过大导致拧转的时候棱角磨损。偏心量的设计是经过考量的，调整范围覆盖了小型机械装配中常见的0.5mm到2mm的偏差补偿需求，不会因为偏心量过大导致部件偏移超差，也不会因为调整范围太小满足不了常规调校需求。零件的边角都做了微小的倒角处理，没有尖锐的毛刺，安装的时候不会划伤操作人员，也不会刮坏相邻的配合零件表面。在实际使用中，这类垫片常和螺栓、销轴配合使用，用在自动化送料机构的导向轴位置调整、小型夹具的定位块微调、五金连接件的间隙补偿等场景，相比普通平垫片，它兼具了间隙调整和位置微调的双重作用，能减少装配时的修配工作量，提升设备的装配效率，后期维护的时候如果出现部件磨损导致位置偏移，只需要转动调整垫片就能重新校准位置，不用更换核心零件，降低了维护成本。
