钻机顶部握持操作支撑手柄结构

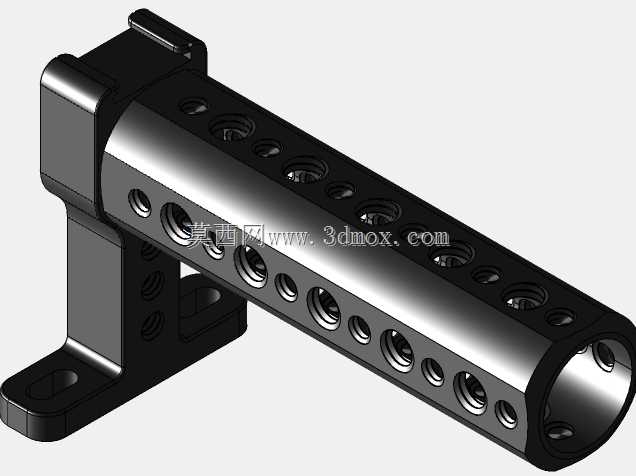

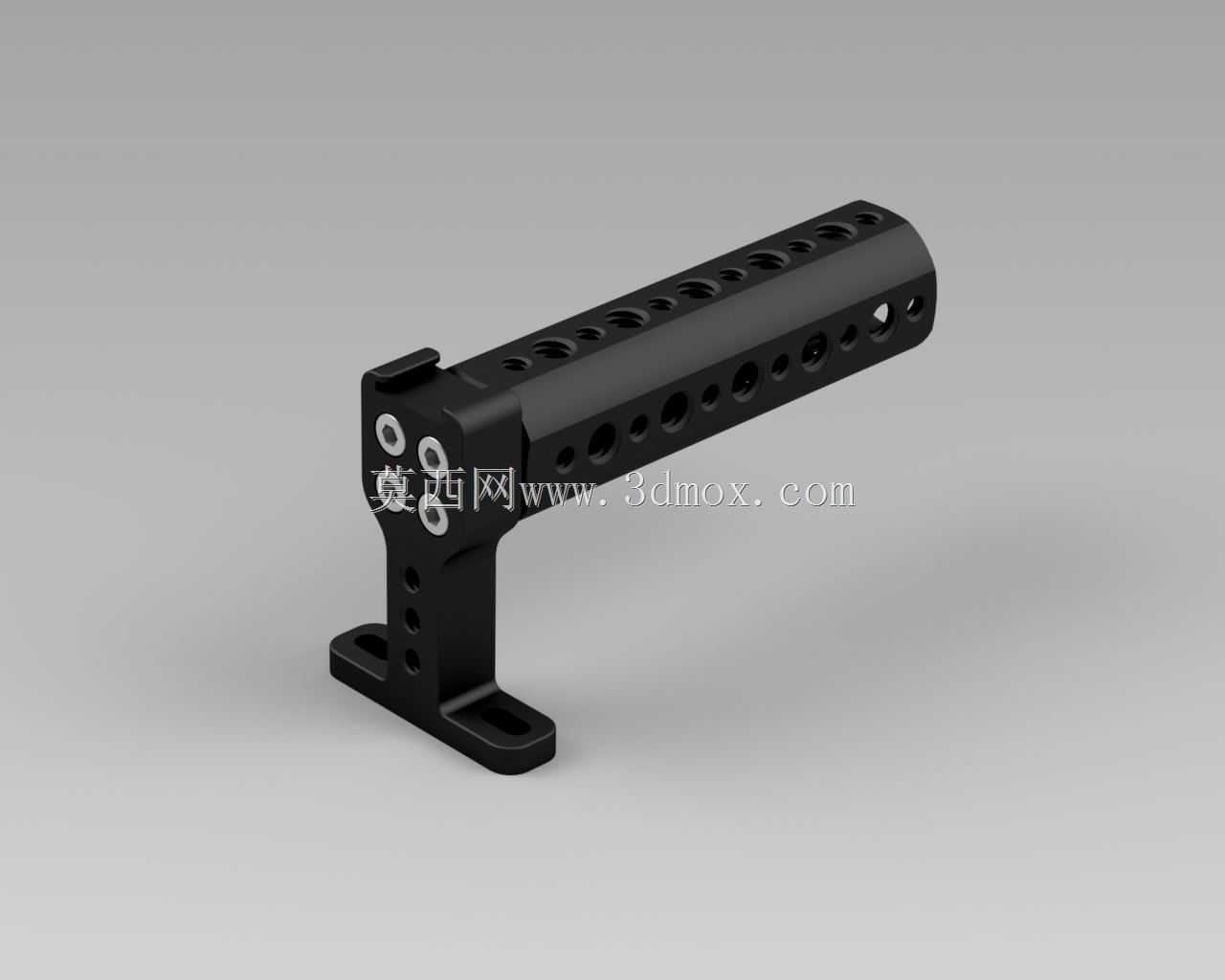

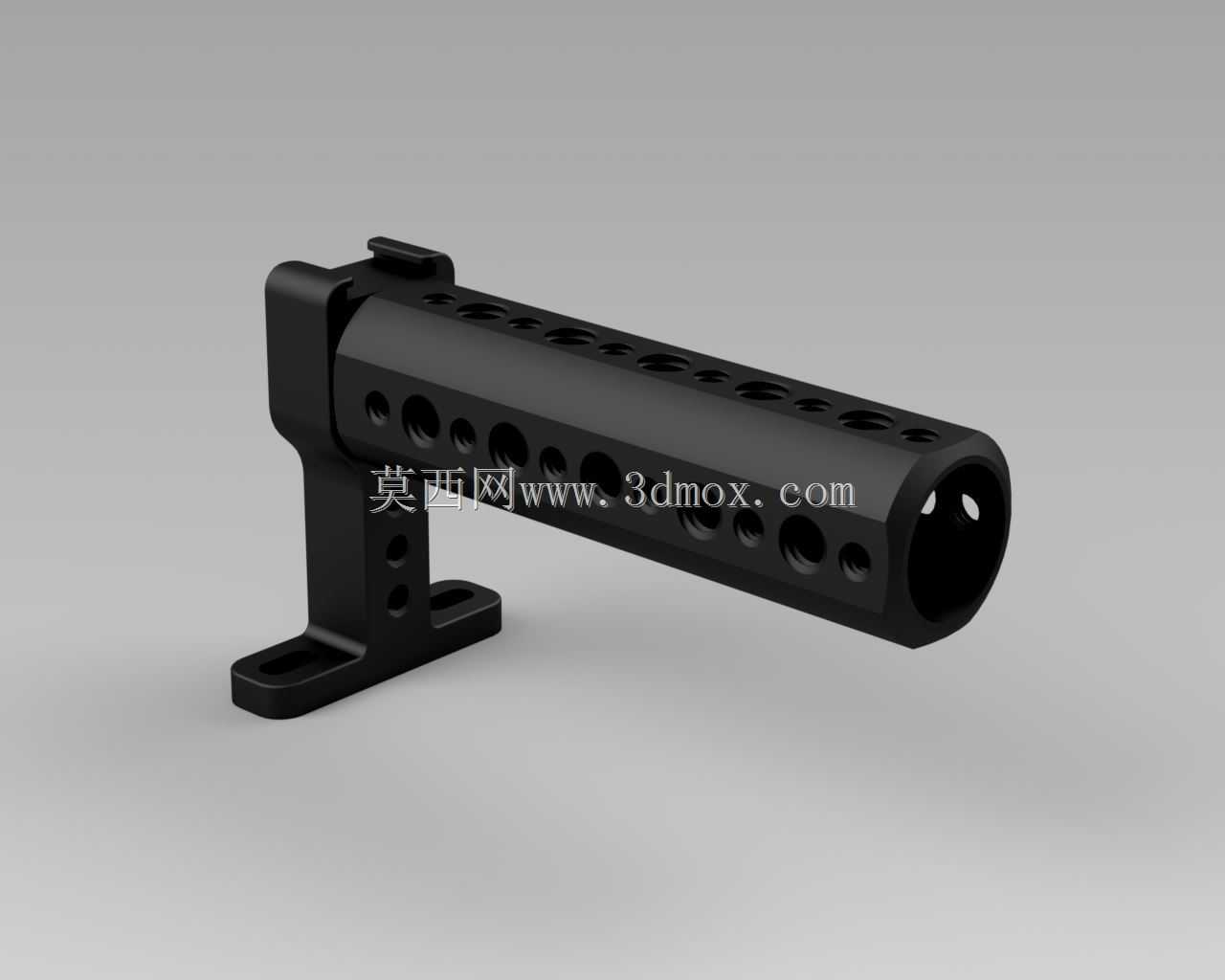

　　这款手柄结构主要适配钻机设备顶部的辅助操作需求，同时也可作为摄影器材兔笼系统的拓展握持组件使用，在两类场景下都承担着提升操作稳定性、拓展外接配件挂载能力的作用。从实际使用场景来看，在钻机作业场景中，操作人员可通过握持该手柄调整设备顶部的施力方向，在钻孔对位、设备移位过程中提供稳定的受力支点，避免直接接触设备主体带来的操作滑脱风险；在摄影器材搭建场景中，该手柄可通过标准螺孔与相机兔笼连接，为低角度拍摄、跟拍移动过程提供舒适的握持位置，同时手柄上的阵列通孔可外接监视器、补光灯、麦克风等拍摄配件，减少额外拓展支架的使用。从功能特性上看，手柄主体采用一体化的L型支撑结构，竖直握持段表面排布多组等距通孔，既可以减轻整体结构重量，

　　也能作为不同外接配件的安装位，适配不同位置的挂载需求；底部的安装座设置两个对称的长圆形安装孔，可在一定范围内调整安装间距，适配不同安装面的孔位偏差，降低安装对位的精度要求。连接端设置三组标准规格的螺纹接口，分别对应M5、1/4英寸、3/8英寸三种通用连接规格，无需额外转换接头即可直接对接多数工业设备、摄影器材的标准安装螺孔，适配性覆盖多数常见的安装场景。设计过程中优先考虑握持的人机工程需求，握持段的截面尺寸贴合成年人手掌握持的自然弧度，表面的通孔同时可起到防滑作用，即便在带防护手套操作的场景下也能保证足够的握持摩擦力。结构受力层面，L型的转角位置做了加厚处理，避免长期承受侧向力时出现应力集中断裂的问题，

　　安装座与竖直握持段之间采用圆弧过渡，分散安装位置的受力载荷。安装边界方面，底部两个安装支脚的间距预留了足够的紧固件操作空间，使用常规内六角扳手即可完成锁紧操作，握持段的长度控制在单手握持的舒适范围内，不会因为过长导致设备整体重心偏移，也不会因为过短导致握持时手指与设备主体发生干涉。整个结构的壁厚设计兼顾了强度与轻量化需求，在保证承受常规操作外力不发生形变的前提下，尽可能去除非受力位置的材料，既降低了自身重量，也不会给搭载的设备增加过多的负载。
