车用博世4.9宽带氧传感器结构建模

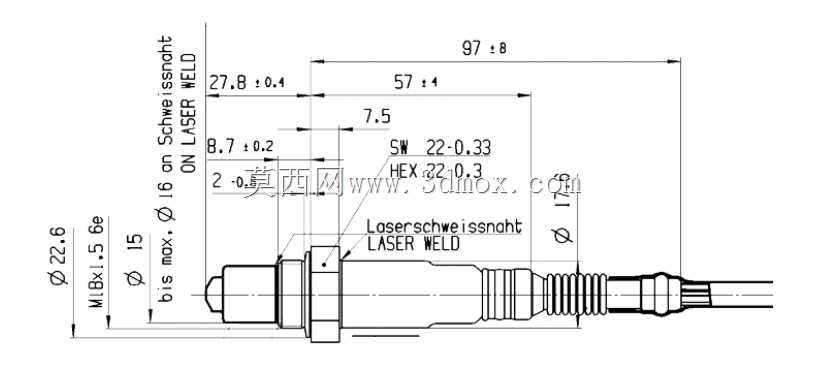

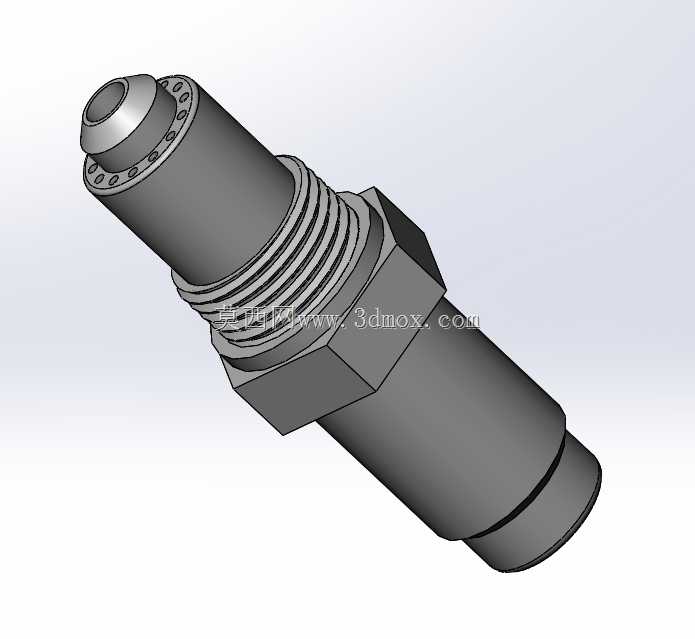

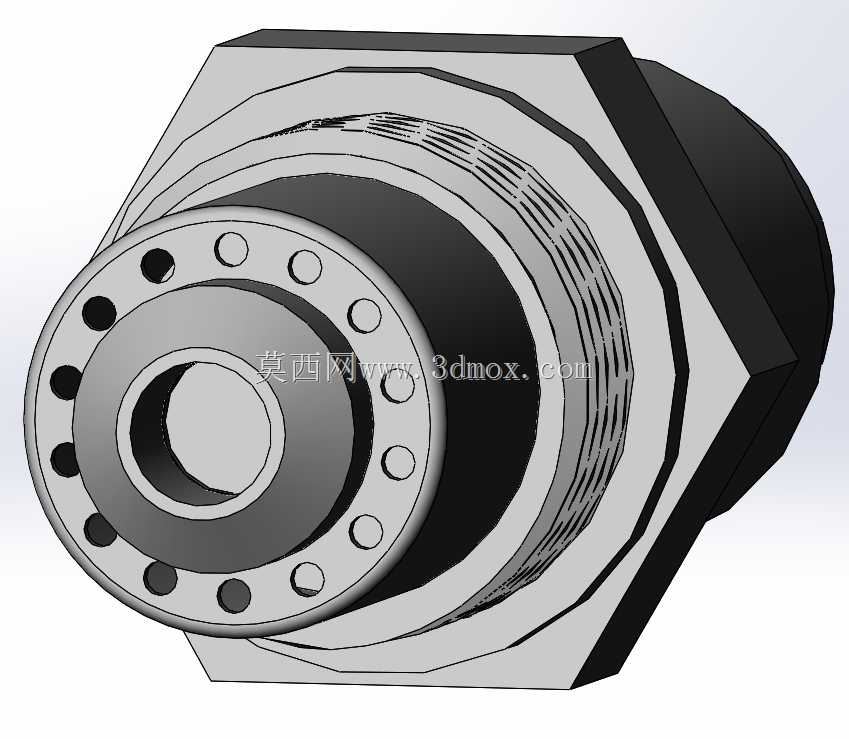

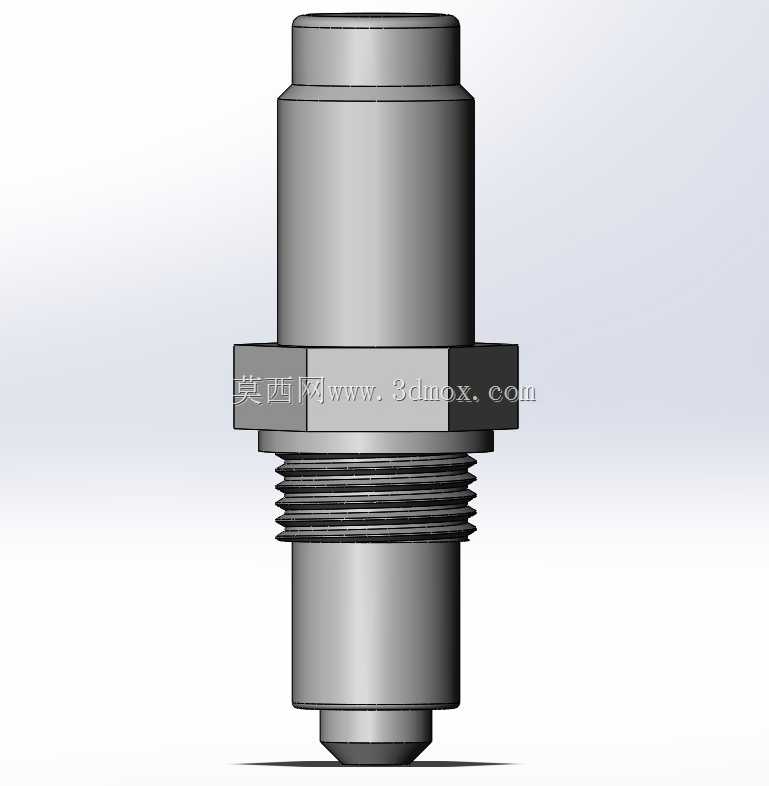

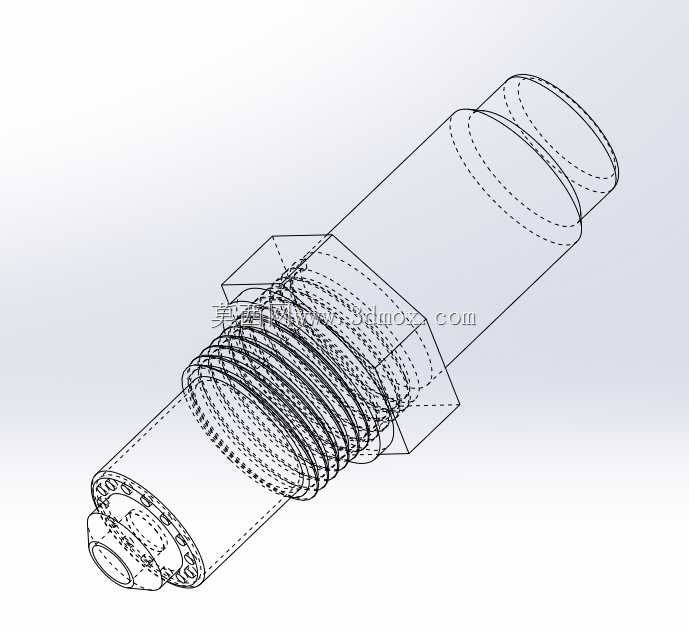

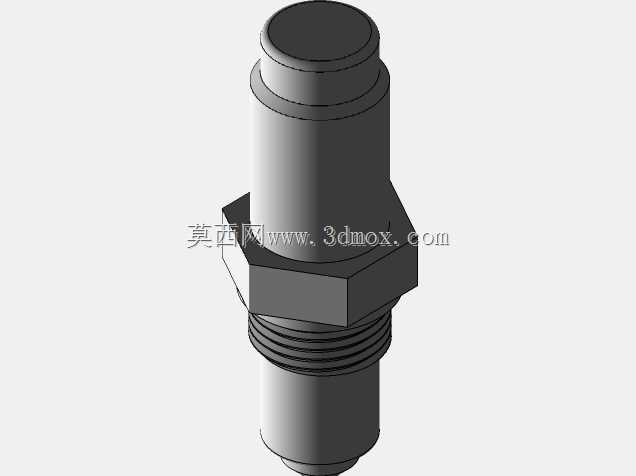

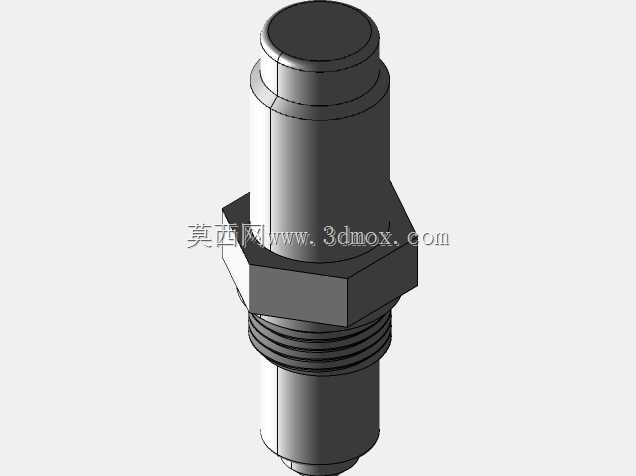

在汽车动力系统的排气监测环节，宽带氧传感器是闭环空燃比控制的核心感知部件，这款建模对象对应量产车用及改装领域常用的博世4.9规格宽带氧传感结构，覆盖民用车升级、赛事动力调校等多场景的适配需求。实际装车场景中，这类传感器需要拧入排气歧管或三元催化器前端的安装基座，探头端直接接触高温排气气流，通过检测排气中的氧浓度差向ECU输出连续的空燃比信号，相比传统开关型氧传感器，它能在更宽的空燃比区间内输出线性信号，既支持稀薄燃烧工况的精准控制，也能满足大马力改装引擎高负荷工况下的空燃比监测需求，避免混合气过浓或过稀导致的动力损失、排温过高甚至部件损坏问题。建模过程中优先还原了传感器的安装边界特征：探头端的多层阶梯结构对应实际传感芯体的防护层布局，带密封锥面的外螺纹段严格匹配通用M18×1.5的车用氧传感器安装螺纹规格，中部的六角拧动台保留了标准22mm对边尺寸，完全适配常规氧传感器拆装工具的操作空间，尾部的柱体结构预留了线束对接的安装空间，没有额外添加尾端线束及插头结构——这一处理是考虑到实际应用场景中，不同车型、不同改装方案对应的线束插头规格差异极大，通用汽车及赛车运动领域已有大量成熟的适配线束可供选用，建模时仅保留传感器本体结构即可满足绝大多数布局设计、安装校核的使用需求。结构细节上，探头端部的一圈透气小孔按照实物的排布规律做了还原，这些小孔是排气进入传感芯体腔室的通道，建模时保证了孔位的分布角度与孔径比例符合实物特征，螺纹段与六角台之间的密封凸肩也做了准确还原，安装时该位置配合铜垫片即可实现排气侧的高温密封，避免排气泄漏影响检测精度。整个建模过程以实物的准确安装尺寸、外部结构特征为核心，没有对内部的陶瓷芯体、加热元件等不可见结构做冗余建模，同时配套整理了建模参考的结构示意图，方便使用者在做排气系统布局、引擎舱装配校核时，直接调用该模型完成干涉检查、安装位置预留等设计工作，不管是做民用车型的排气系统改装设计，还是赛事用车的动力系统布局优化，该模型都能提供准确的结构参考，避免因传感器尺寸偏差导致的安装干涉、拆装空间不足等实际工程问题。
