锥底密封式工业储料啤酒罐结构设计

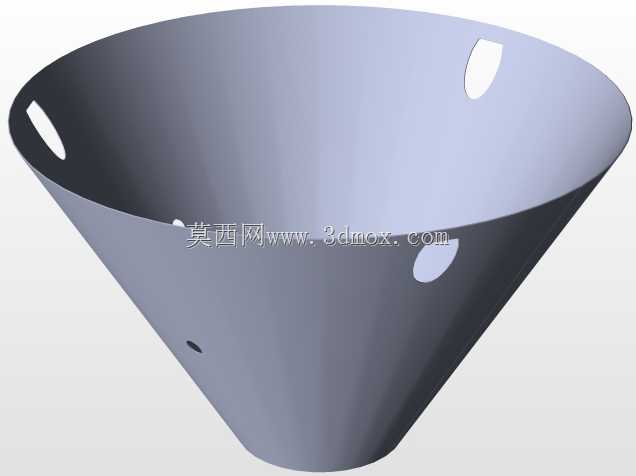

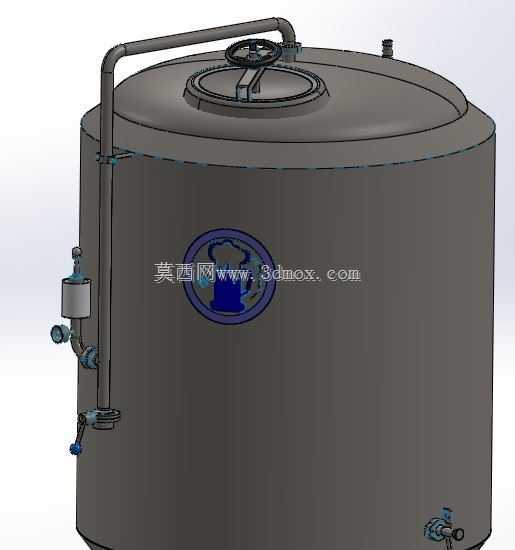

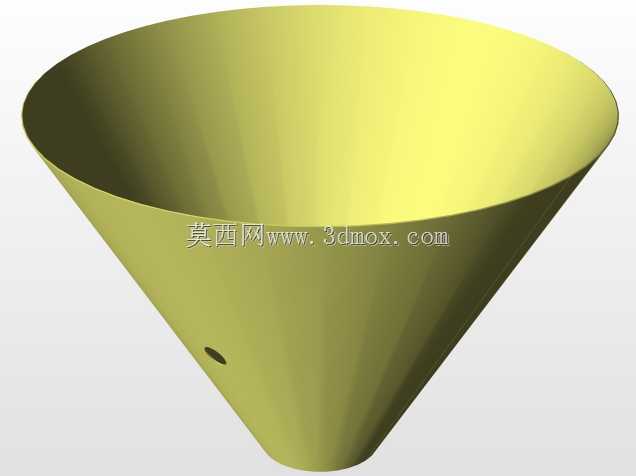

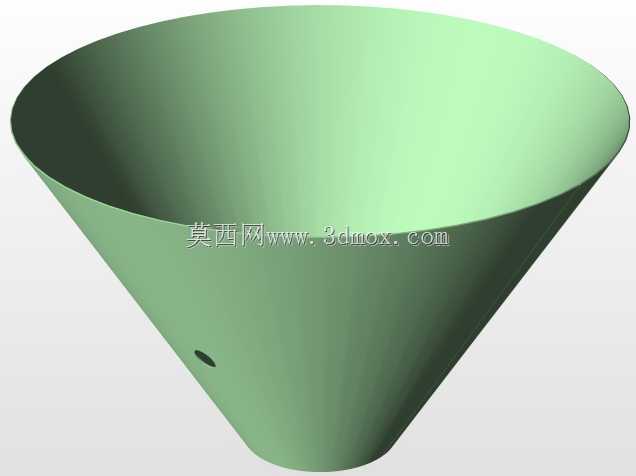

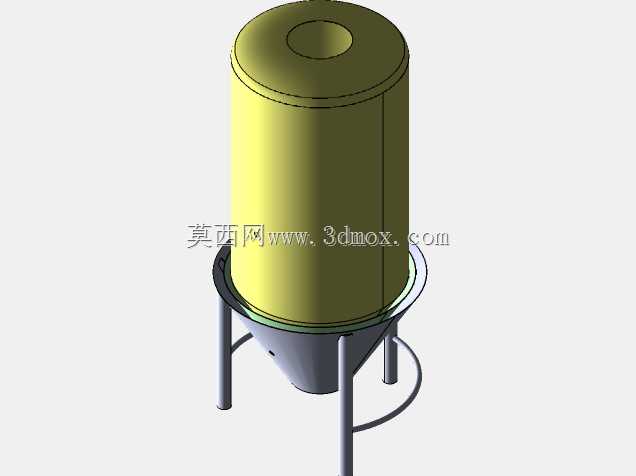

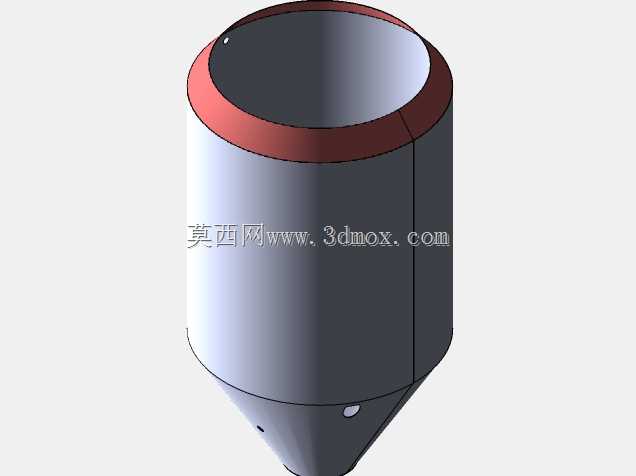

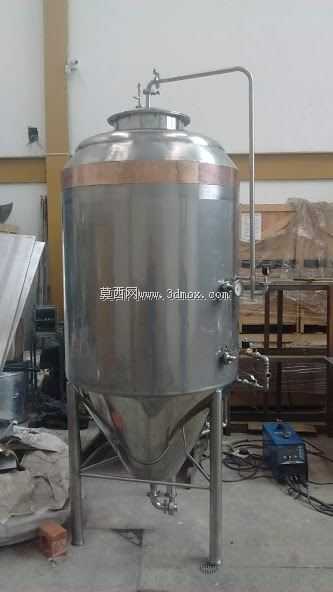

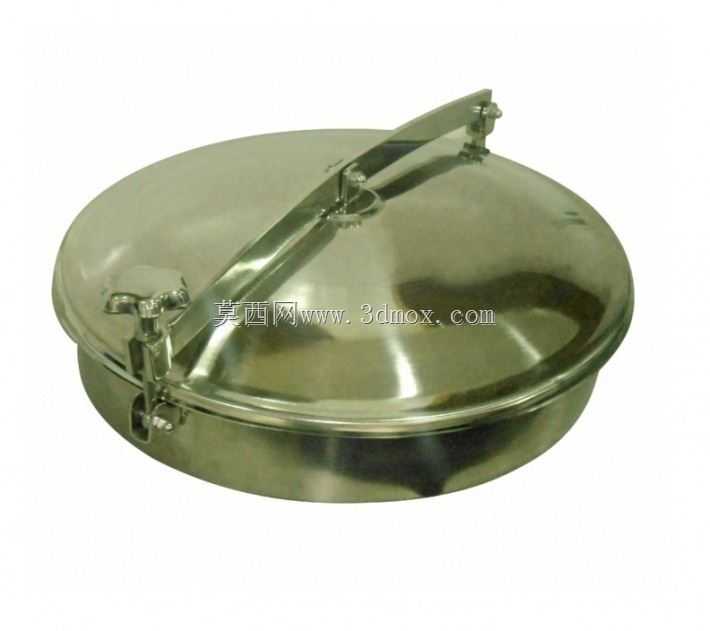

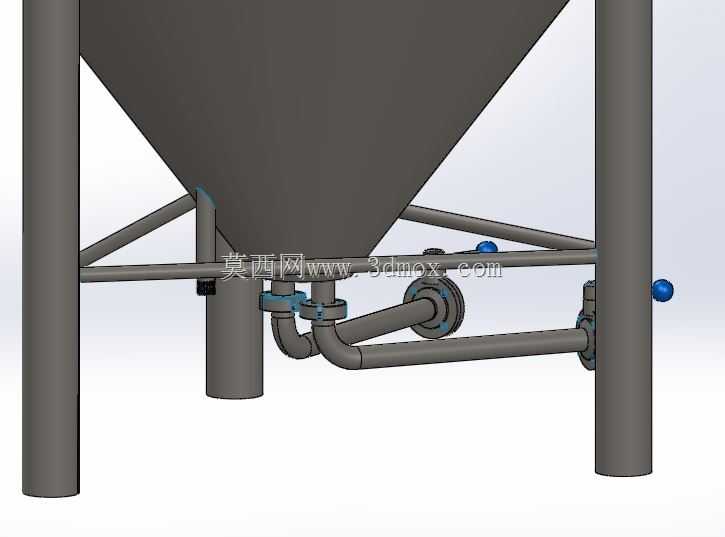

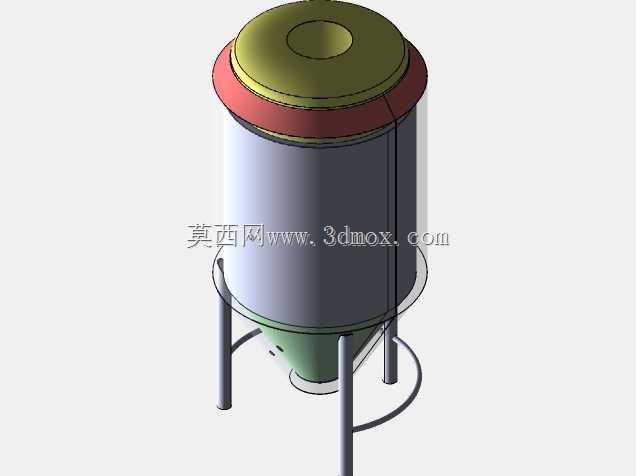

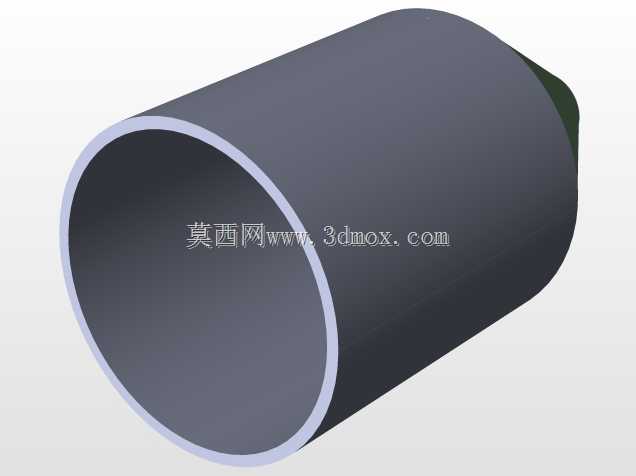

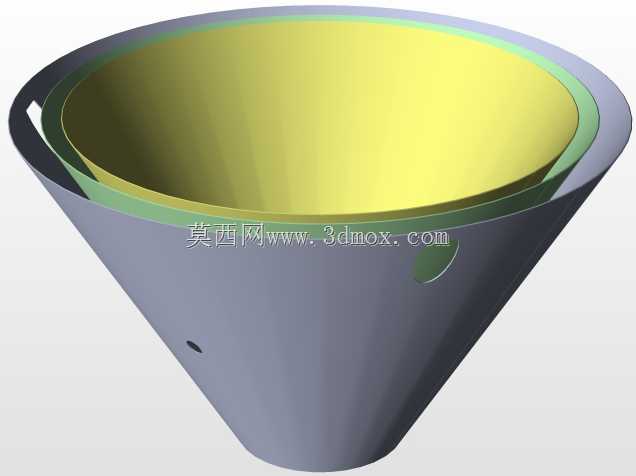

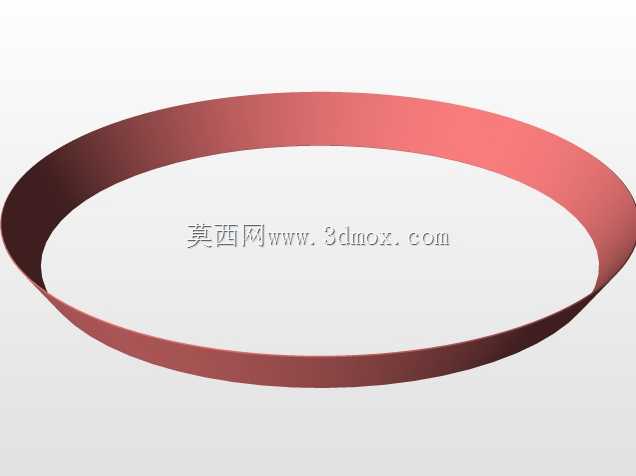

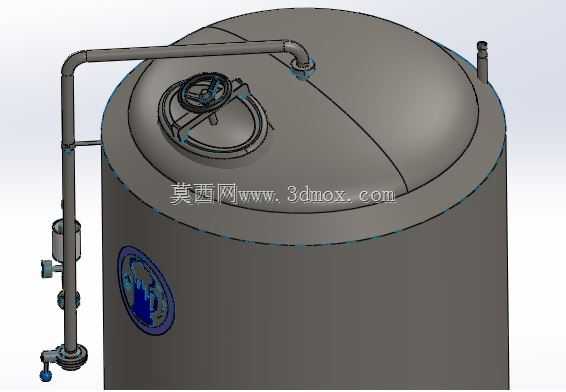

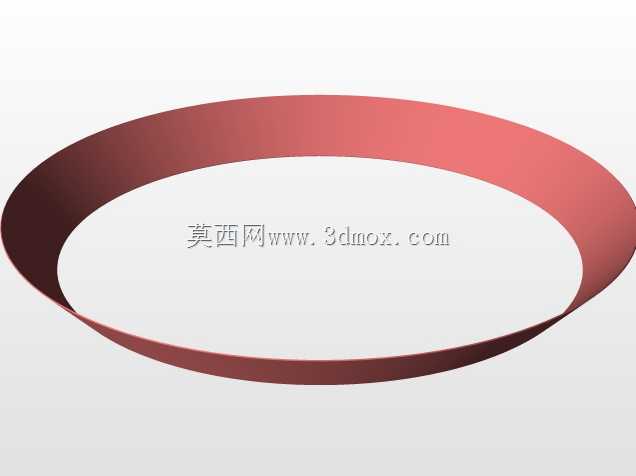

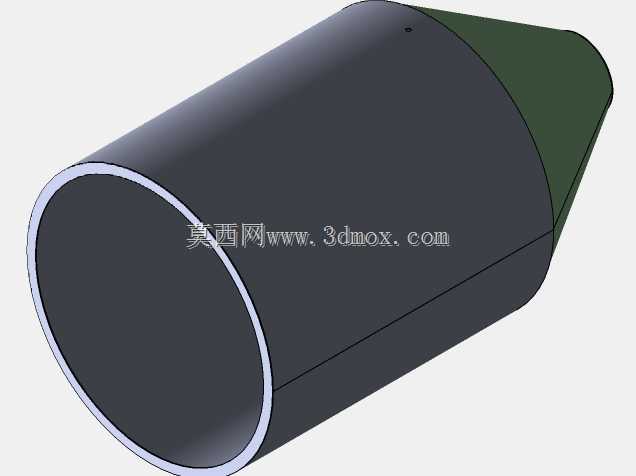

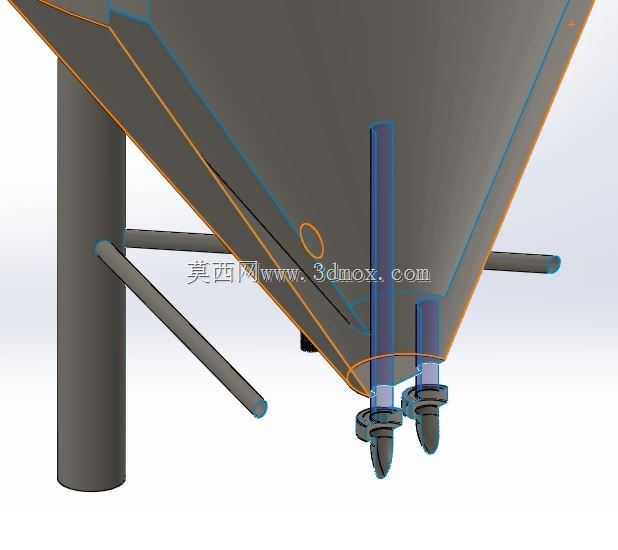

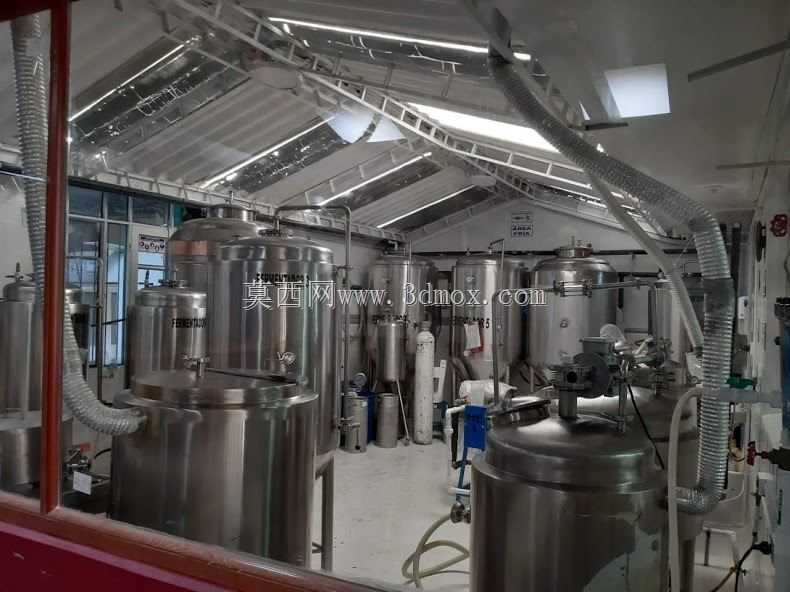

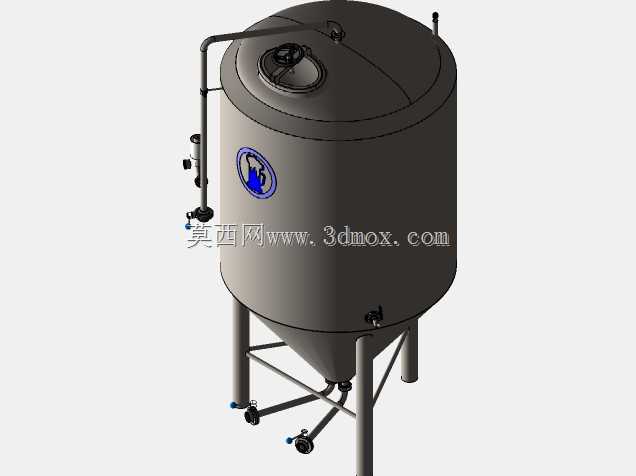

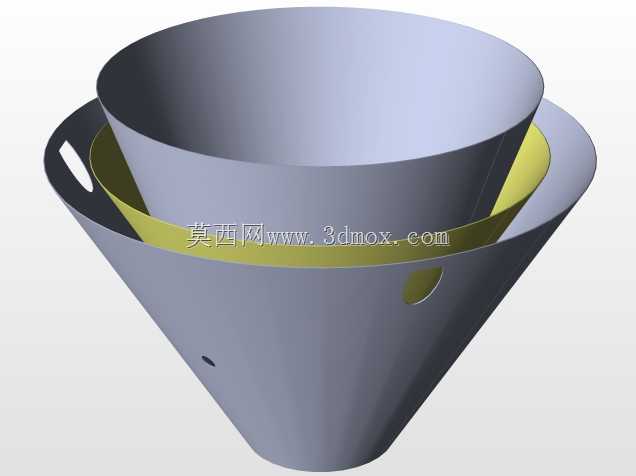

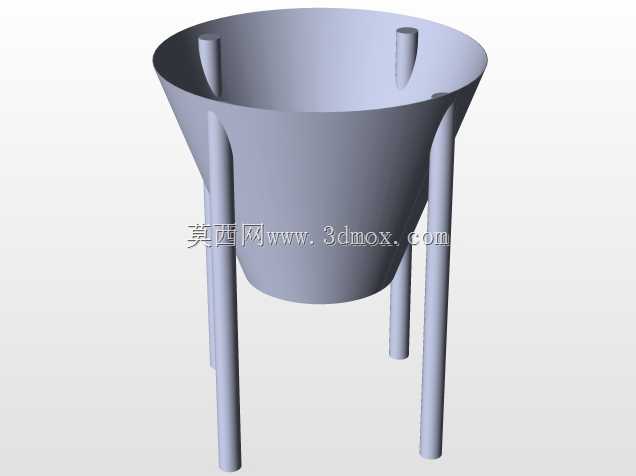

在啤酒酿造、饮品原料中转、食品级散料暂存的生产场景中，这类锥底密封罐体是衔接前段物料处理与后段灌装、周转工序的核心容器部件，区别于常规平底储料桶，锥底结构的设计核心是解决物料残留问题，避免罐体内部积料引发的原料变质、交叉污染风险。从结构设计逻辑来看，罐体上半段采用等径直筒段，主要承担大容量储料功能，直筒段的壁厚取值需要结合储料最大静压力、罐体安装后的支撑受力点做核算，筒身上端做卷边加厚处理，一方面是为了配合密封端盖实现压合密封，防止物料洒漏或外界杂质进入罐内，另一方面卷边结构可以消除直筒段上端的锐边，避免生产操作过程中出现划伤风险，同时提升筒口的结构刚度，减少长期使用后的端口变形问题。下部锥段的锥角取值并非随意设定，需要结合储存物料的安息角做匹配，针对啤酒酿造过程中的发酵液、麦芽汁或是成品酒液存储场景，锥角控制在物料可依靠自重完全滑落的区间，确保排料过程中无残料滞留，锥段下部预留的两个小孔位，分别对应排料接口与清洗接口，排料接口可对接管道实现密闭式物料输送，清洗接口则可接入CIP清洗管路，无需拆解罐体即可完成内部冲洗作业，符合食品级生产设备的卫生要求。从安装边界来看，罐体直筒段的外径尺寸需要匹配生产线旁的安装支架卡位，锥段最低点的高度需要预留足够的空间安装排料阀门与输送管道，避免安装后出现管道弯折、阀门操作空间不足的问题；筒身外壁做光滑圆弧过渡处理，没有多余的凸起结构，一方面减少生产过程中灰尘、物料残渣的附着点位，降低清洁难度，另一方面光滑外壁也便于做保温层包覆，适配需要低温储酒的生产场景。在实际生产应用中，这类罐体既可以作为单机储料容器放置在酿造车间暂存酒液，也可以多台组合搭配输送管路形成连续化的物料暂存单元，相比方形储槽，圆柱加锥底的结构受力更均匀，罐内无清洁死角，能够满足食品加工场景的卫生管控要求，同时自重更轻，吊装、移位的操作难度更低。设计过程中需要重点校核筒身与锥段衔接位置的焊接强度，该位置是罐体受力的集中区域，满焊后需要做打磨抛光处理，确保内壁光滑无焊缝凸起，避免物料挂壁；上端卷边位置的平面度需要控制在合理公差范围内，确保密封盖压合后无泄漏点，锥段的壁厚可略薄于直筒段，因为锥段位置的物料静压力随高度降低逐步减小，在保证结构强度的前提下可适当控制整体重量，降低安装支架的承载负荷。
