带可折叠网格的立式雾收集装置

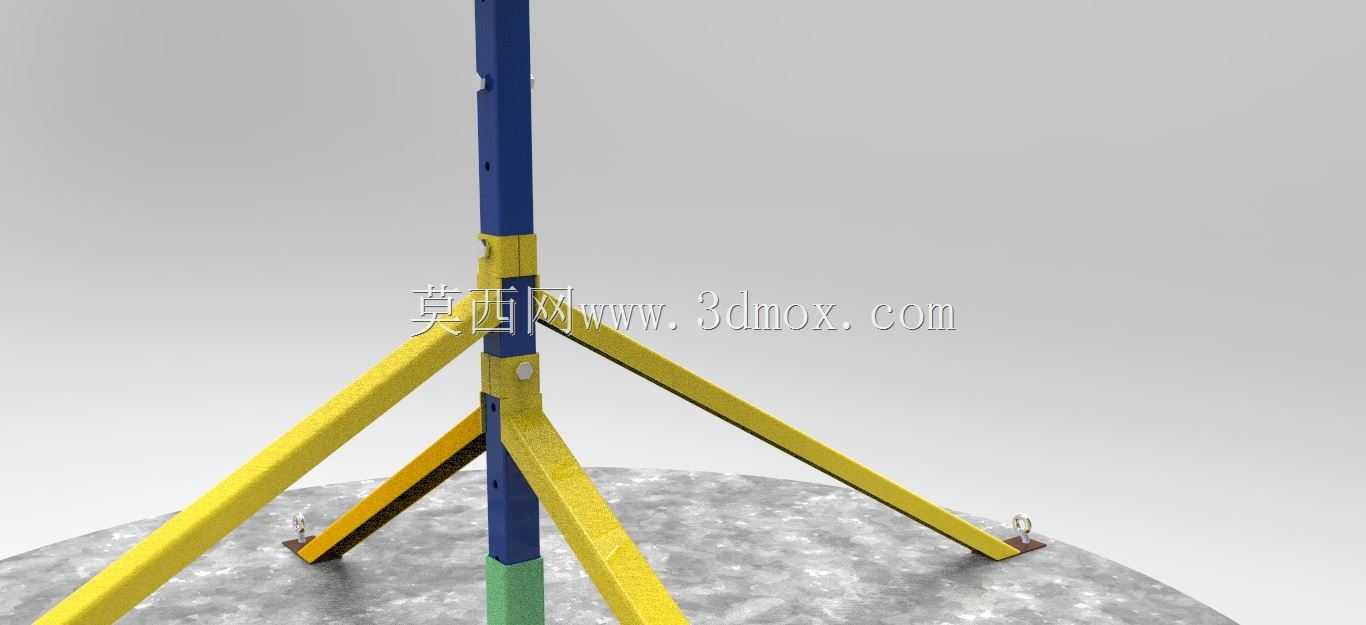

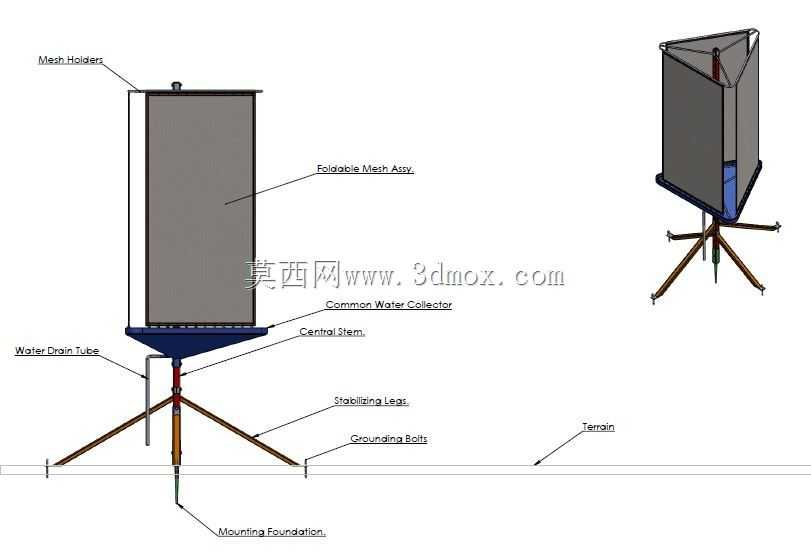

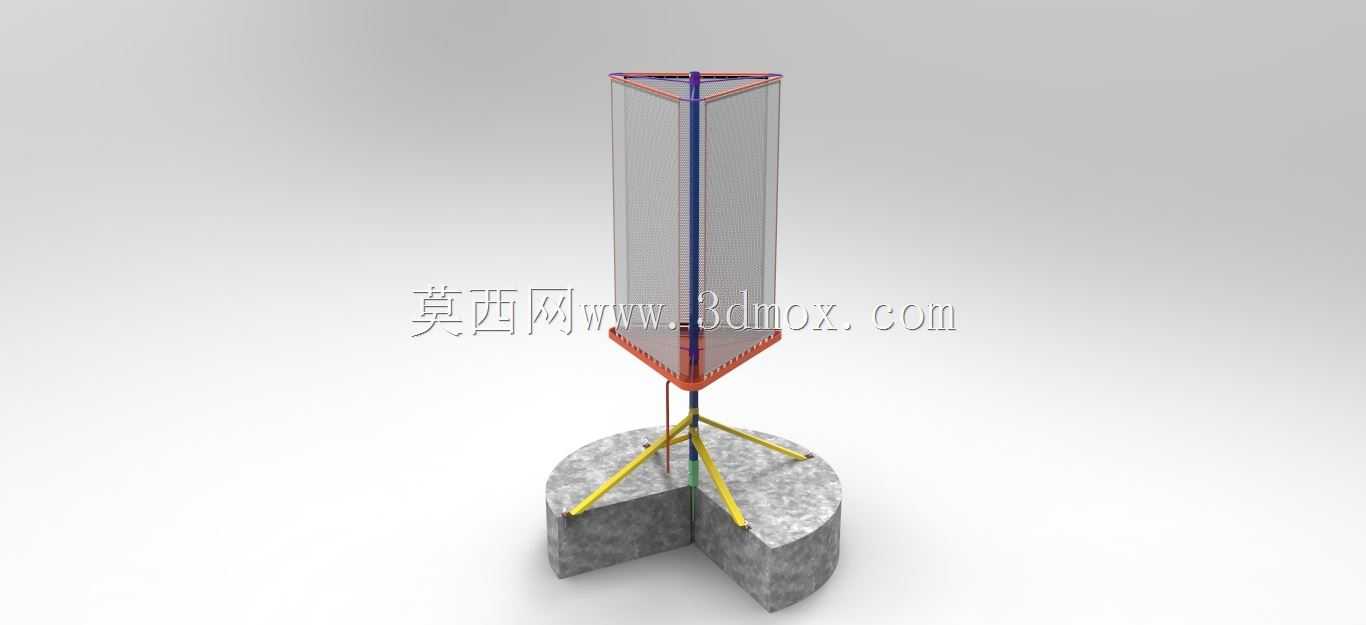

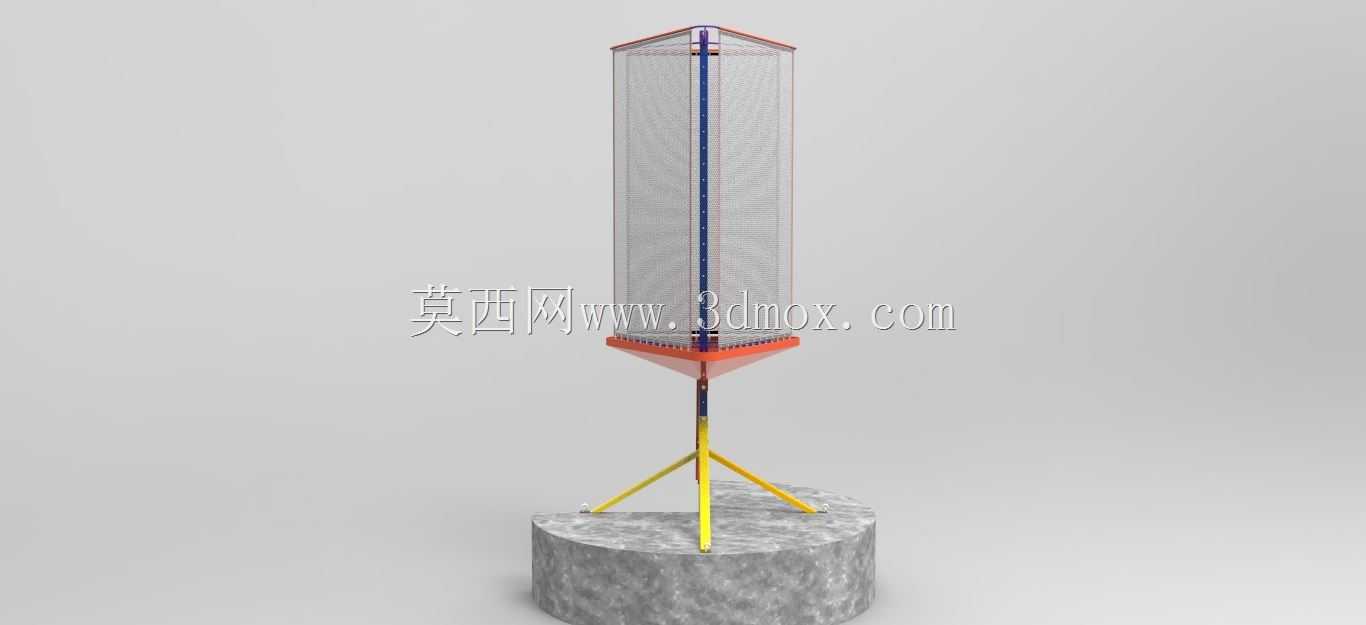

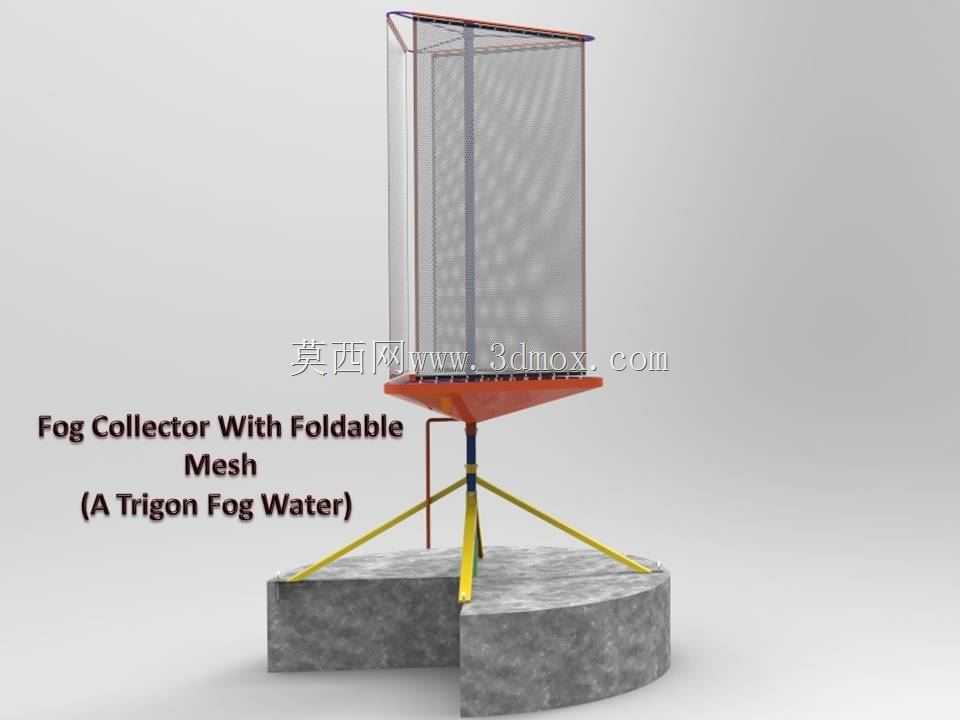

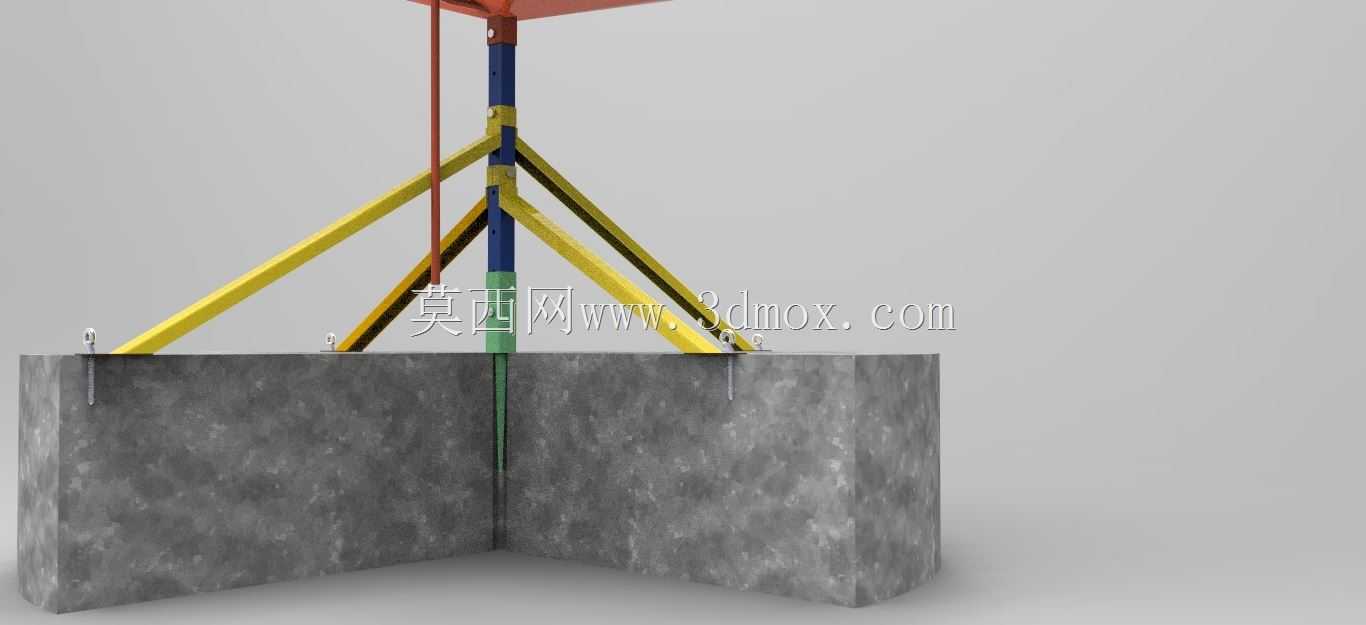

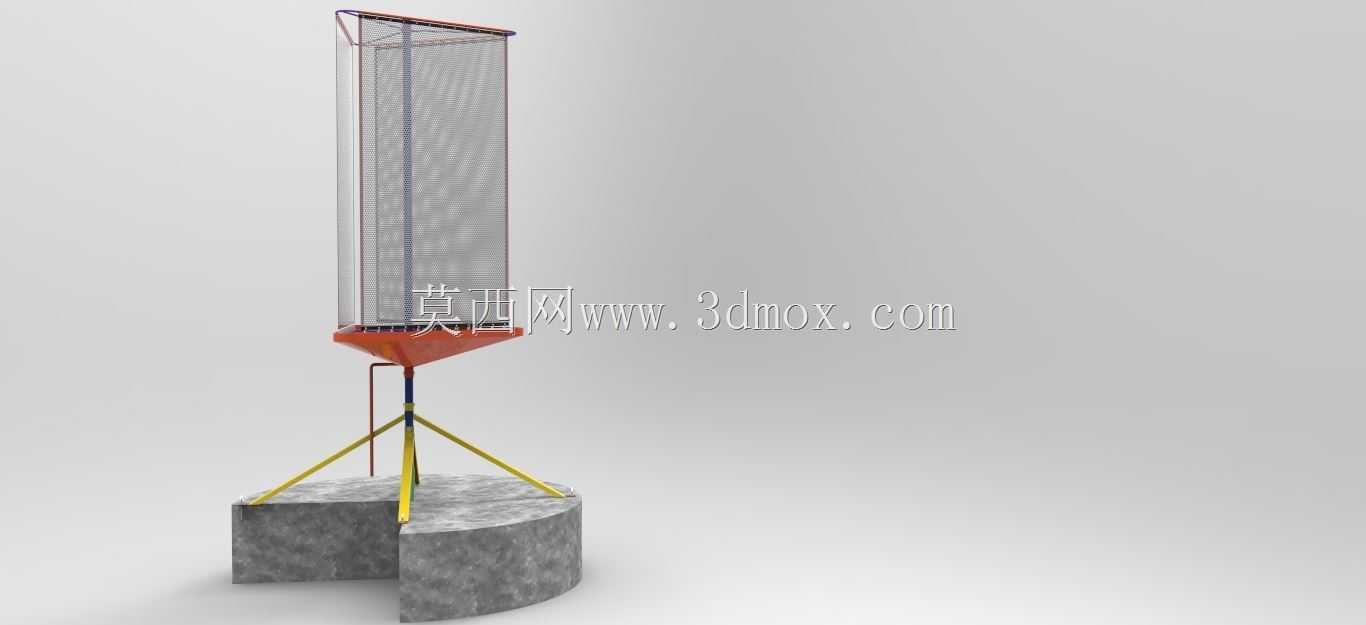

这款带可折叠网格的雾收集装置，主要面向工业车间切削液油雾回收、干旱区域雾水采集两大核心应用场景，在机械加工车间中可适配半封闭机床工位的局部雾滴捕集，在野外缺水区域可作为被动式集水单元布设。装置整体采用立式三脚架支撑结构，支撑腿采用可拆分式杆段设计，单腿展开后与地面呈62度夹角，支撑盘直径控制在320mm，可直接放置在平整水泥台面或硬质岩土地面，无需额外打膨胀螺栓固定，安装边界仅需预留直径400mm的圆形操作空间，顶部集雾单元最高点距支撑面高度为1280mm，不会遮挡车间常规照明管线与工位操作视线。

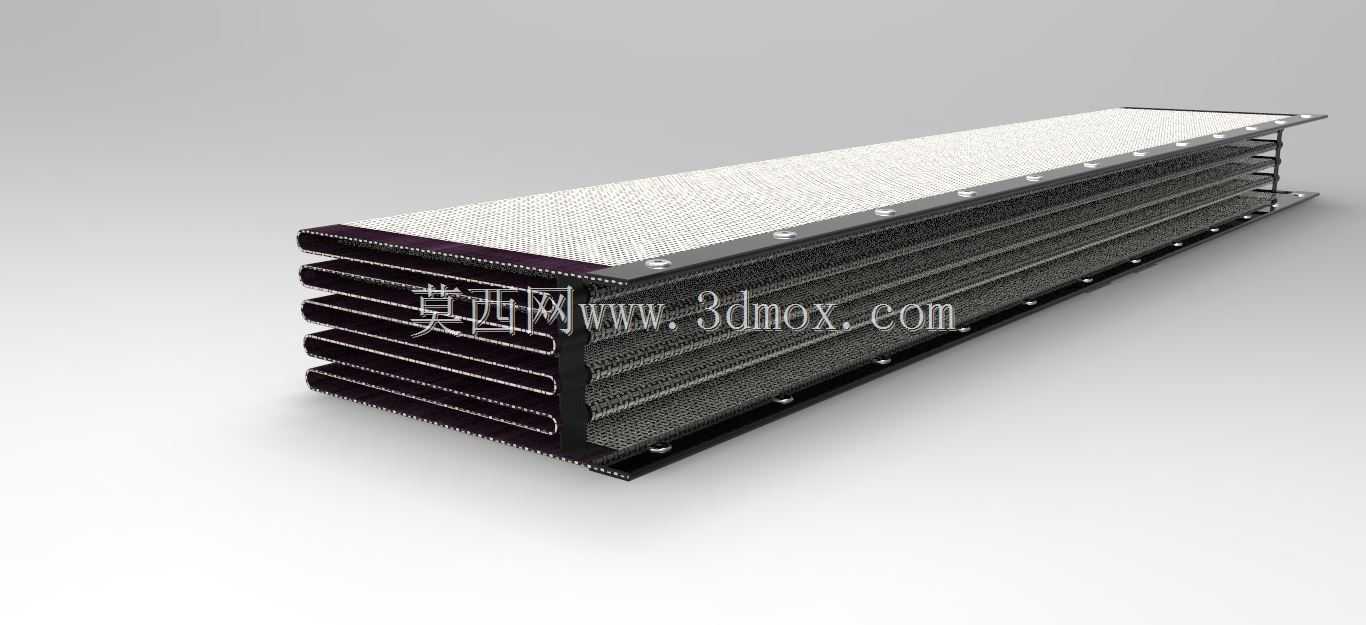

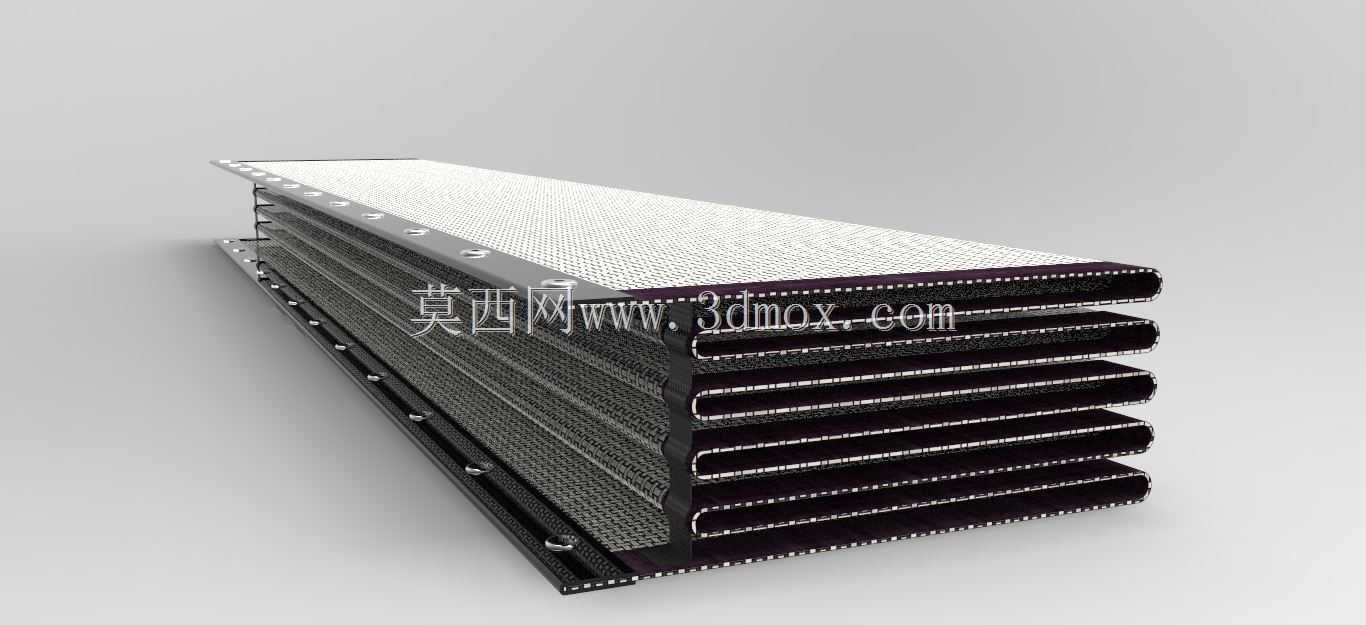

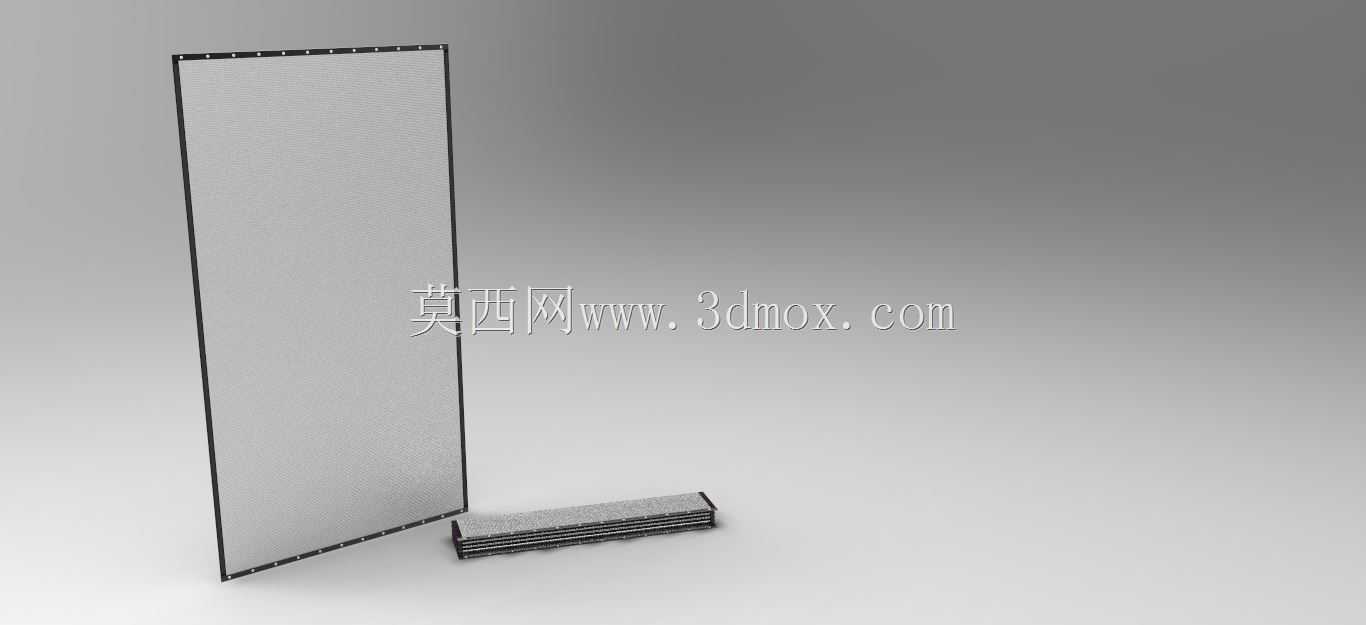

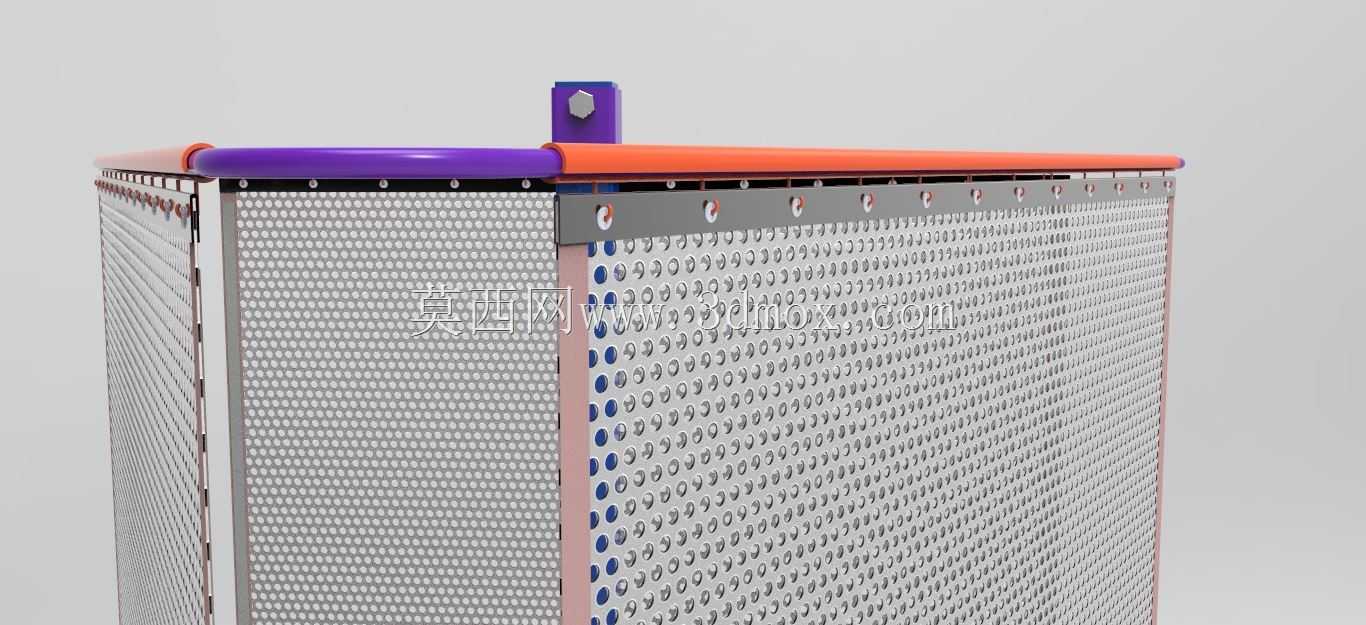

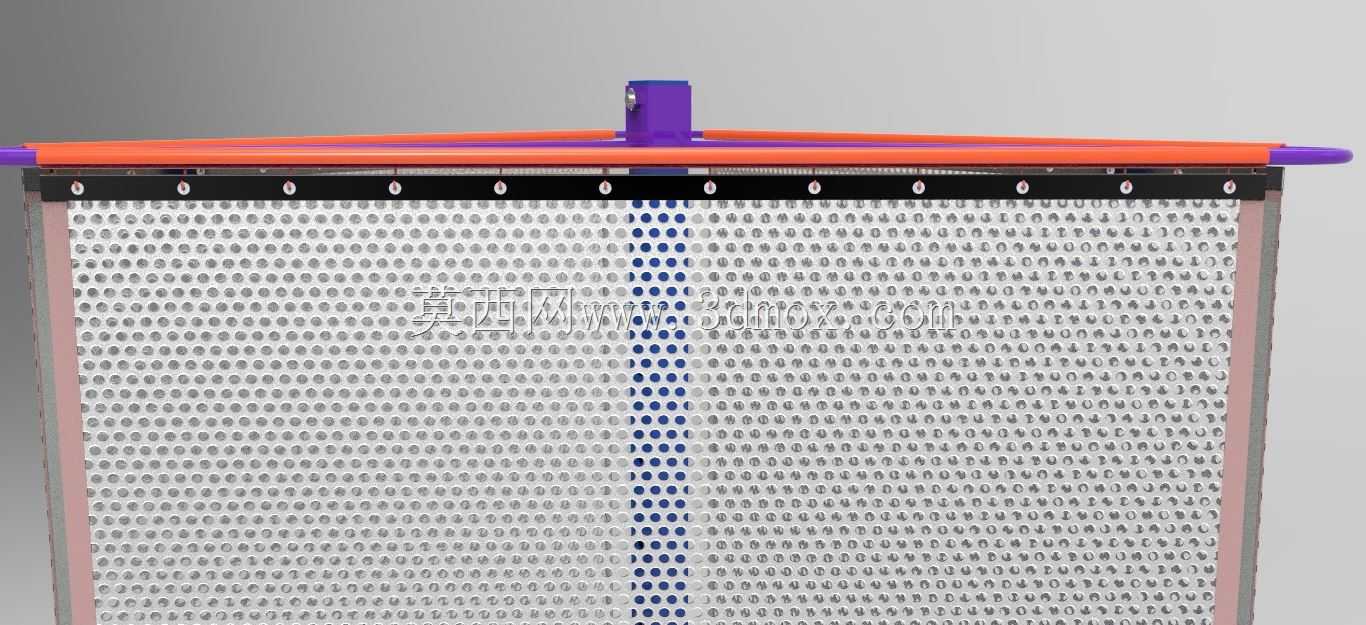

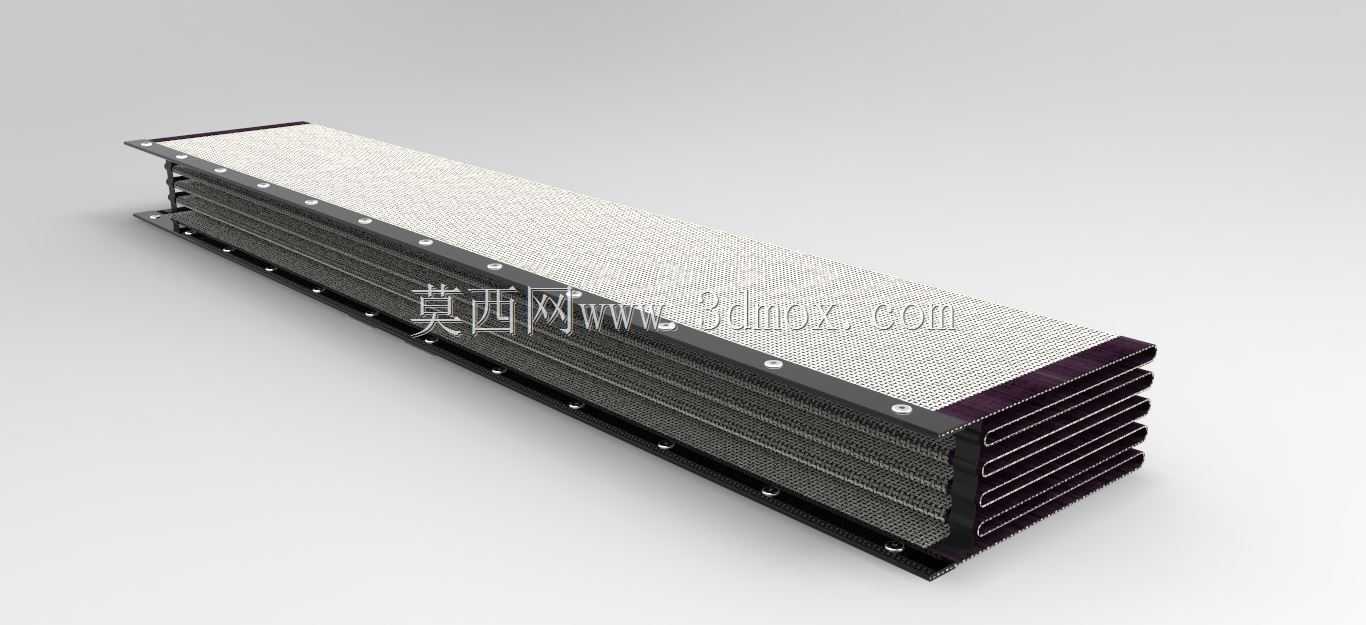

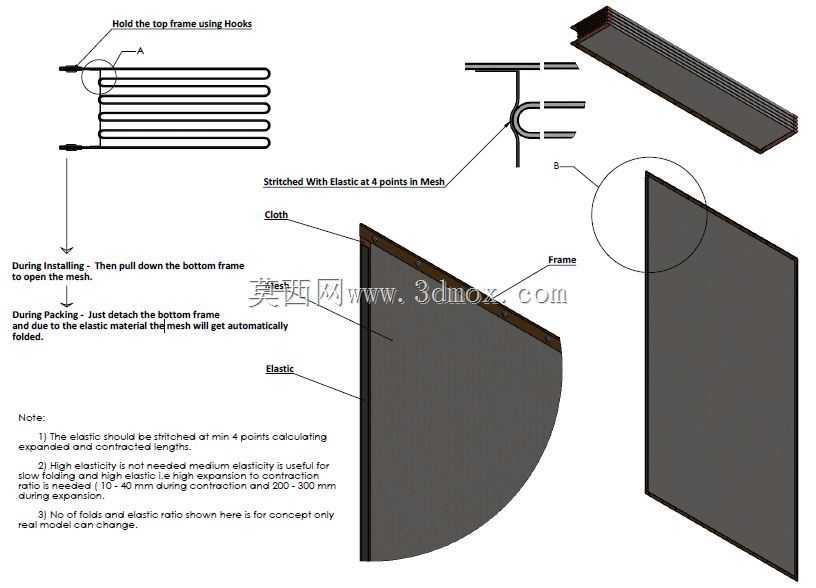

核心的可折叠网格组件采用框架+弹性承托+网面的三层结构设计，框架选用轻量化金属薄板加工，拼接位置采用孔销微焊工艺，既保证框架整体刚度，又避免满焊带来的应力变形，框架上下端预留挂钩与弹簧安装位，无需额外紧固件即可完成网面的张紧固定。网面主体采用高弹性织物与细目滤网复合缝制，侧边采用耐磨皮革材料做包边防护，避免反复折叠过程中网面边缘出现抽丝破损；弹性承托带选用高回弹橡胶材质，在最大拉伸状态下仅通过4到5个点位与网面缝合，当松开网框拉伸锁止结构时，弹性带自动收缩带动网面完成折叠，完全收缩后网面会形成4到5个规整翻折层，此时可直接通过框架整体抬取转移，无需触碰沾有雾滴或油污的网面本身，大幅降低运维清理的操作难度。

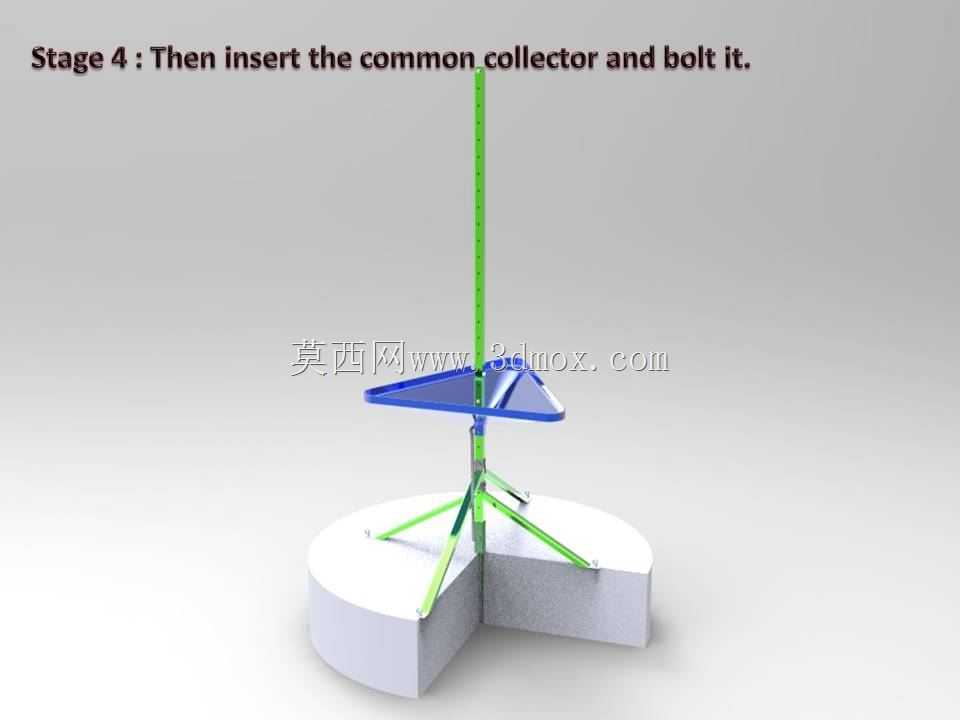

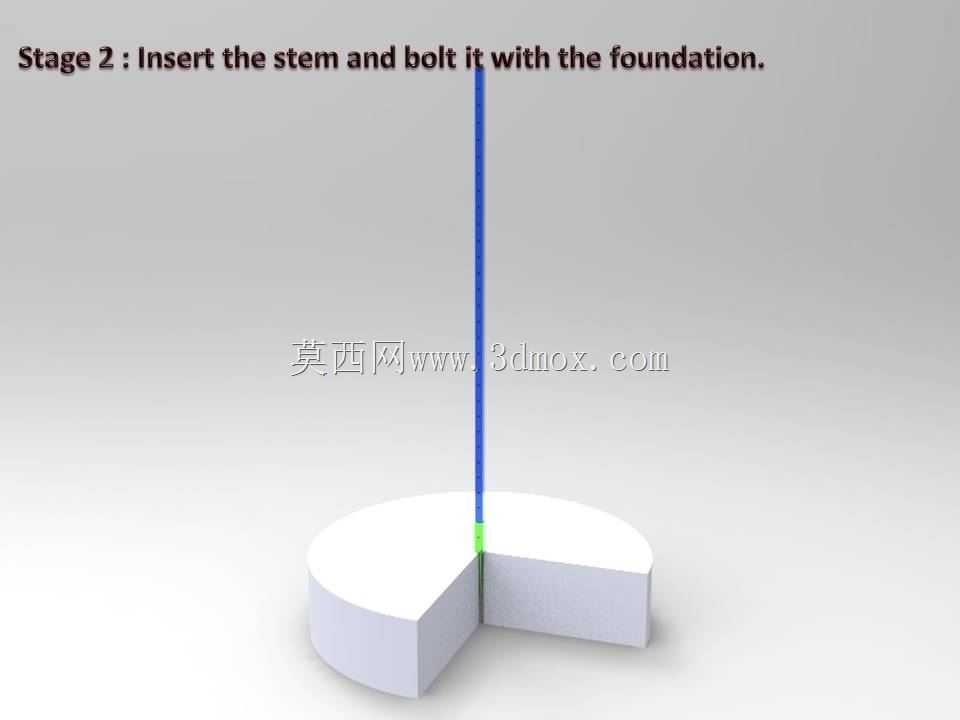

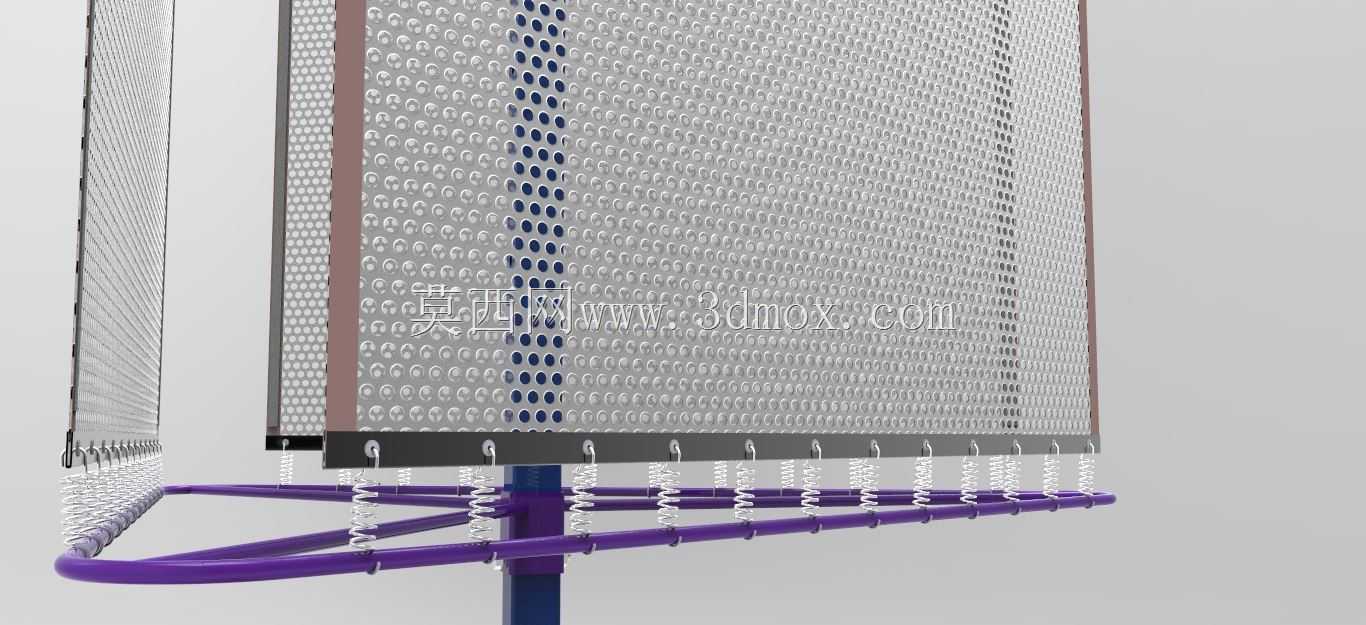

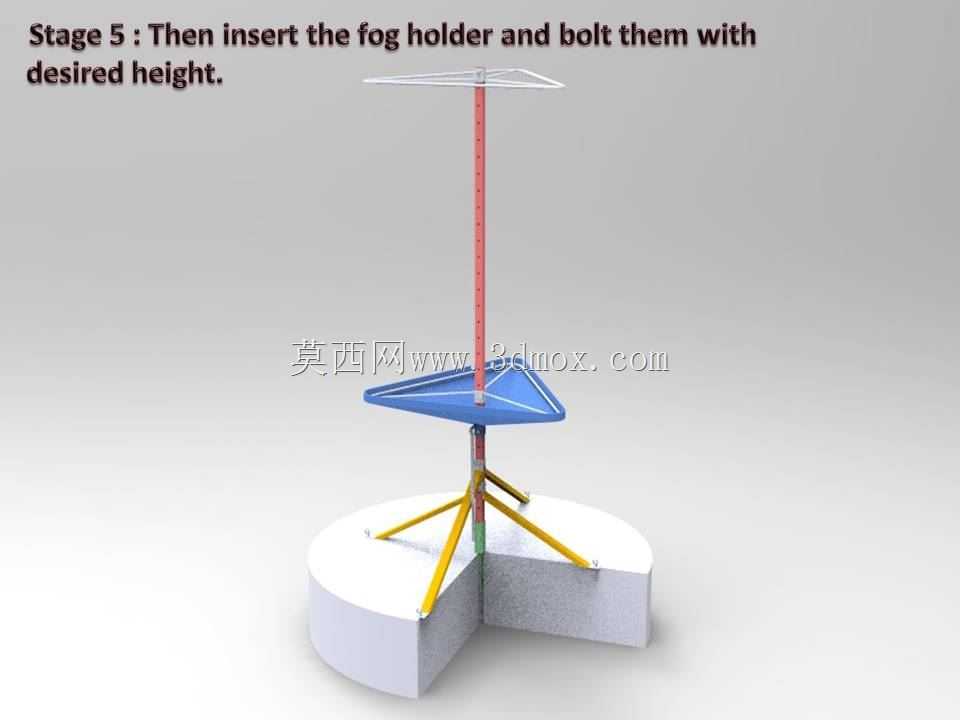

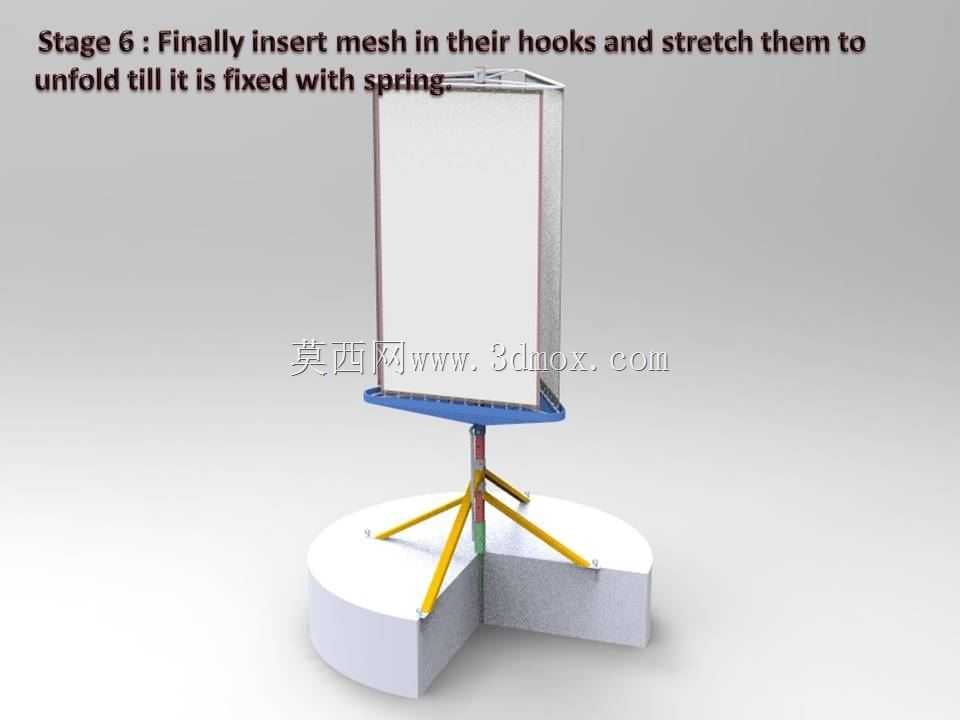

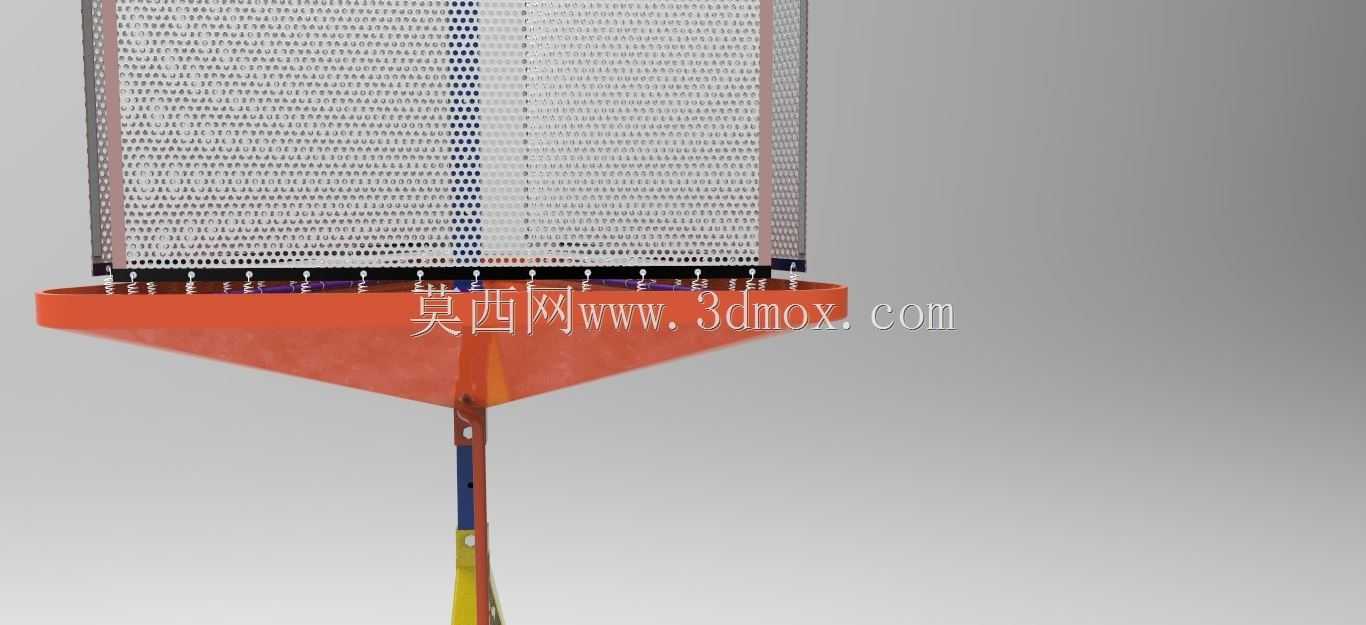

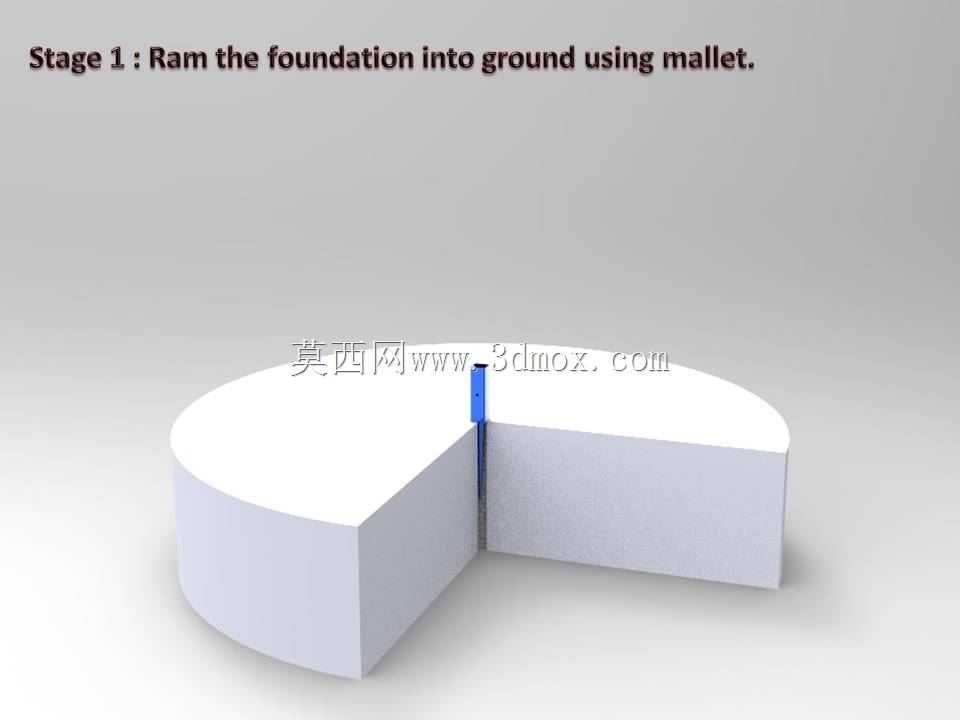

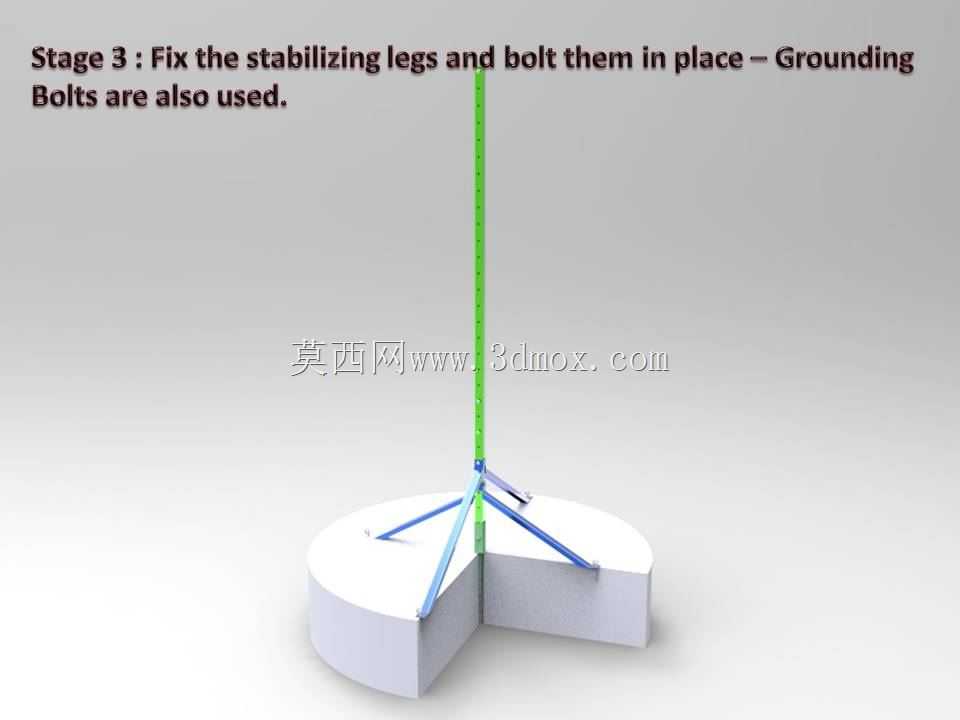

安装操作时，先将三脚架展开调平，再将折叠状态的网框放置在顶部托架上，先挂住顶部框架的挂钩，再向下拉伸底部框架直至完全展开，最后用底部挂钩配合弹簧将网面拉紧绷直即可，整个安装过程无需辅助工具，单人两分钟内即可完成组装。日常使用中，网面可拦截气流中裹挟的微米级雾滴，汇集的液滴顺着网面流入下方的集液槽，可通过导管统一回收处理；折叠式的网面设计也让后期更换、清洗作业更便捷，无需拆解整体框架即可完成网面的拆卸更换，适配不同工况下的滤网精度更换需求。
