工业粉体处理用四级旋风分离装置结构

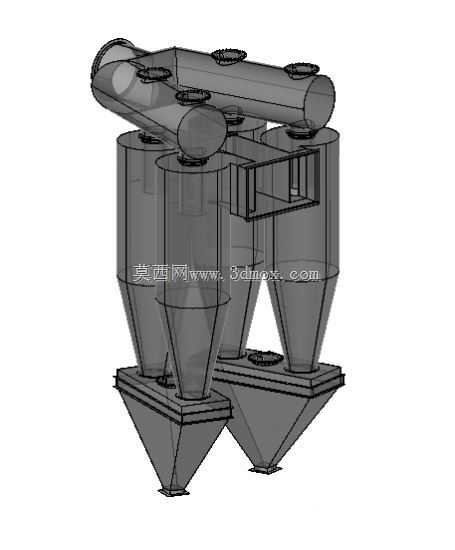

这套四级旋风分离装置主要面向工业粉体加工、烟气除尘、物料回收场景的气固分离需求，常见于建材生产、粮食加工、冶金冶炼、化工粉体输送等工段，用来从含尘气流中分离出固体颗粒，既可以实现工艺段的粉体物料回收，也能完成尾气的预除尘处理，降低后续布袋除尘或滤筒除尘的负荷。从结构设计来看，整套装置采用四组旋风筒并联布局，上部通过汇流风管连通进气端，含尘气流进入汇风管后会均匀分配到四个旋风分离单元，避免单筒处理风量过大导致分离效率下降的问题。每个旋风单元采用上圆柱下圆锥的经典结构，气流进入筒内后沿筒壁做旋转运动，固体颗粒在离心力作用下被甩向筒壁，沿壁面滑落至下部的灰斗，净化后的气流则从旋风筒中心的排气管道汇入上部的出风汇管，统一排出至后续处理工段。下部灰斗采用双组锥斗布局，对应四组旋风筒的落料口，锥斗角度设计参考了常见工业粉体的安息角参数，避免颗粒在斗壁积料架桥，每个灰斗下端预留了标准法兰接口，可直接对接卸灰阀、关风器等排料设备，满足连续生产工况下的自动排料需求。安装边界方面，整套装置采用立式落地安装结构，底部锥斗设置有支撑脚安装位，可直接固定在厂区设备平台或钢架基础上，上部进出风管均采用同管径法兰对接设计，无需额外变径接头即可对接现场通风管道，设备侧面预留了检修观察口位置，日常运维时可直接观察内部积料、磨损情况。设计过程中针对旋风筒的入口风速做了匹配优化，四组并联的结构可以在保证总处理风量的前提下，将单筒入口风速控制在高效分离区间，避免风速过高导致颗粒二次夹带，或是风速过低造成离心力不足分离效率下降，同时各旋风筒的进气角度做了均等配风设计，避免出现个别筒体内气流偏流、局部磨损过快的问题。整套结构没有易损传动部件，日常运维仅需定期检查内壁磨损情况、检查排料口密封性即可，运行过程无额外动力消耗，仅依靠气流自身的动能完成分离过程，适合长时间连续运行的工业生产场景。
