复古做旧三头庭院景观路灯结构设计

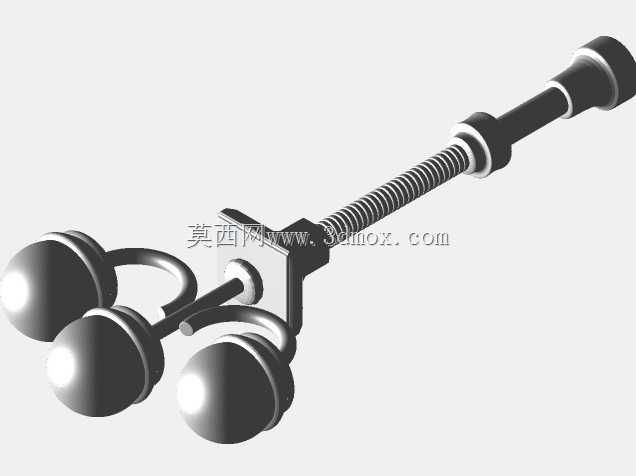

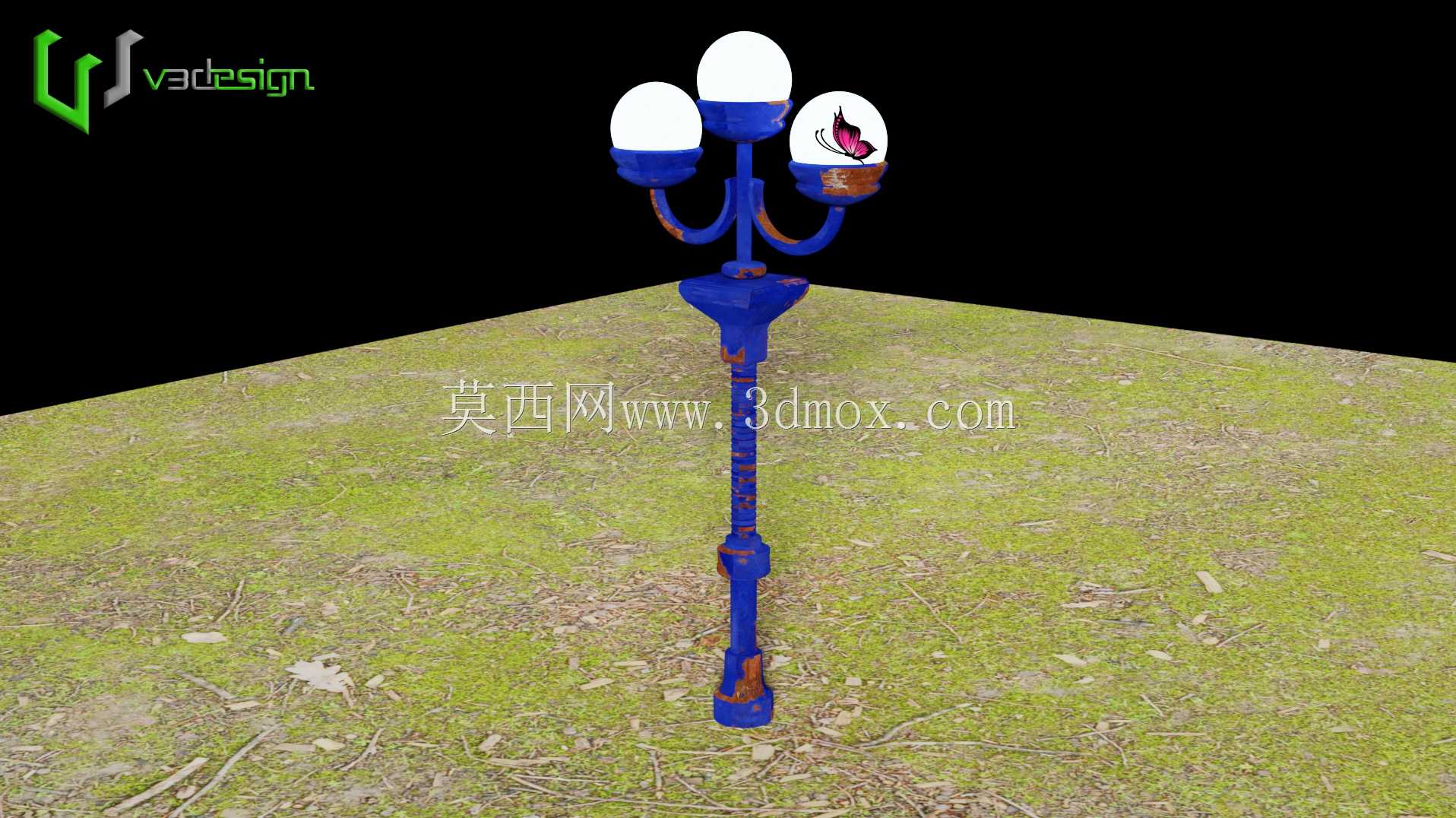

这款三头庭院路灯的设计，首先锚定的是老旧街区、主题园区、郊野步道这类需要氛围感照明的户外场景，区别于常规市政道路的高杆路灯，它的照明覆盖半径控制在3-5米区间，刚好适配人行步道的照明需求，不会产生过度的光溢散影响周边植被或建筑的夜间氛围。从结构设计逻辑来看，灯杆采用分段式铸造成型思路，底部做了加宽的法兰安装盘，预留四个膨胀螺栓固定孔位，安装时需要匹配预制的混凝土基础，基础顶面需高出周边铺装面50mm以上，避免雨季积水浸泡安装紧固件造成锈蚀。灯杆主体做了仿旧锈迹的肌理处理，不是后期涂装做旧，而是在三维建模阶段就通过曲面偏移、纹理贴图映射的方式，把漆面剥落、锈迹蔓延的细节做在模型表面，还原铸铁灯具长期户外使用的质感。上部的三个灯臂采用120度等角分布，每个灯臂的弯折角度经过反复调整，既保证三个灯罩的照明范围没有大面积重叠，又让整体造型不会出现头重脚轻的视觉失衡，灯罩采用半透明的磨砂材质建模，内部预留了光源安装位，可以适配常规的螺口LED灯泡，不需要额外定制光源配件，降低后期运维的替换成本。其中一个灯罩侧面做了蝴蝶装饰件的细节，这个装饰件采用卡扣式连接结构，建模时预留了0.2mm的装配间隙，实际生产时可以单独注塑成型后卡接在灯罩侧壁，不需要额外粘接或者紧固件固定，方便后期如果装饰件损坏可以快速替换。灯杆的走线腔做了隐藏式设计，从底部法兰盘的进线孔到三个灯臂的出线口，全程做了圆滑的过线曲面，避免穿线时电线绝缘皮被结构锐角划破，同时灯杆中部做了可拆卸的检修口盖板，建模时预留了密封胶条的安装槽，保证户外使用时雨水不会渗入杆体内部侵蚀线路。整体安装高度控制在3.2米左右，这个高度既不会因为过低被行人触碰，也不会因为过高导致照明光线在步道表面的照度不足，灯杆底部的直径为120mm，向上逐步收窄到顶部的60mm，渐变的锥度既保证了杆体的结构强度，能抵御沿海地区12级以内的阵风荷载，又让整体造型更显修长协调。在建模过程中，所有的装配间隙都按照户外五金件的通用公差做了预留，金属部件的壁厚统一设置为4mm，既满足铸造成型的工艺要求，不会出现浇铸时壁厚不均导致的缩孔缺陷，又能控制整体的材料成本，不会因为过度冗余的壁厚造成不必要的材料浪费。
