研华BACnet网络型DDC直接数字控制器

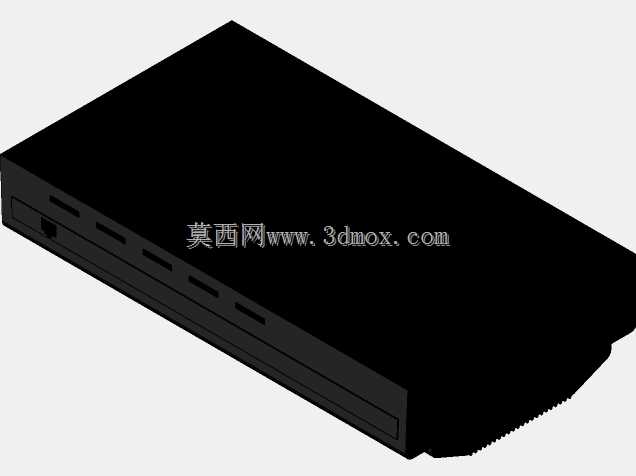

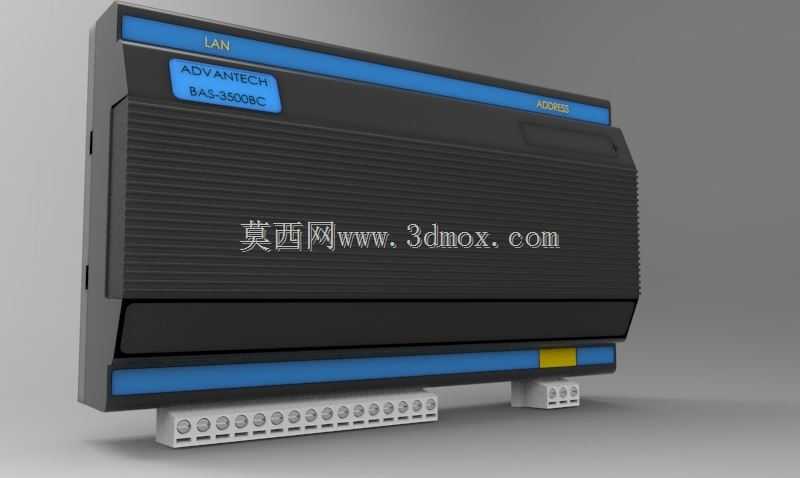

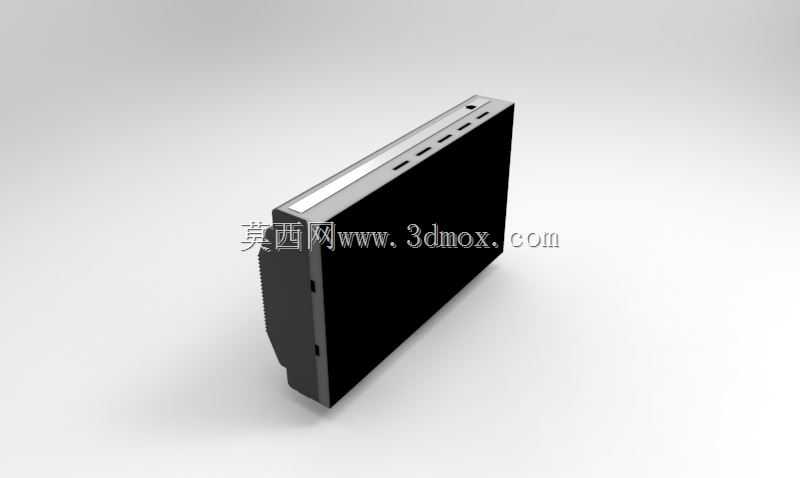

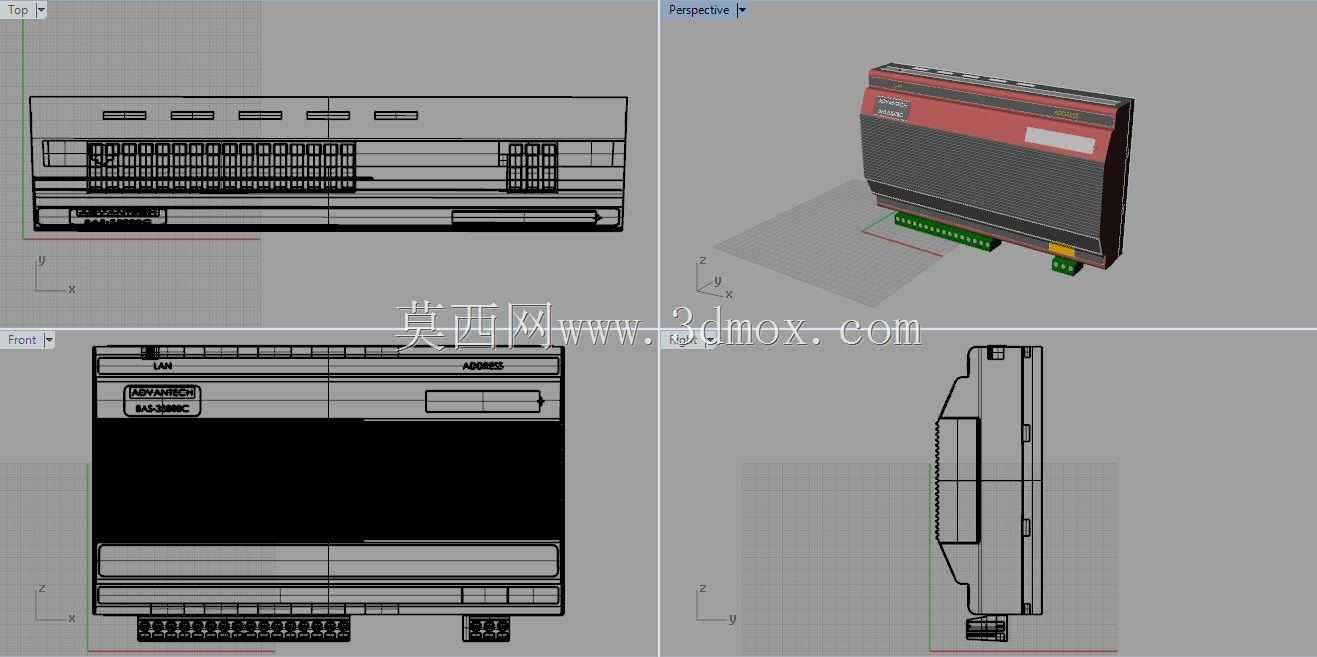

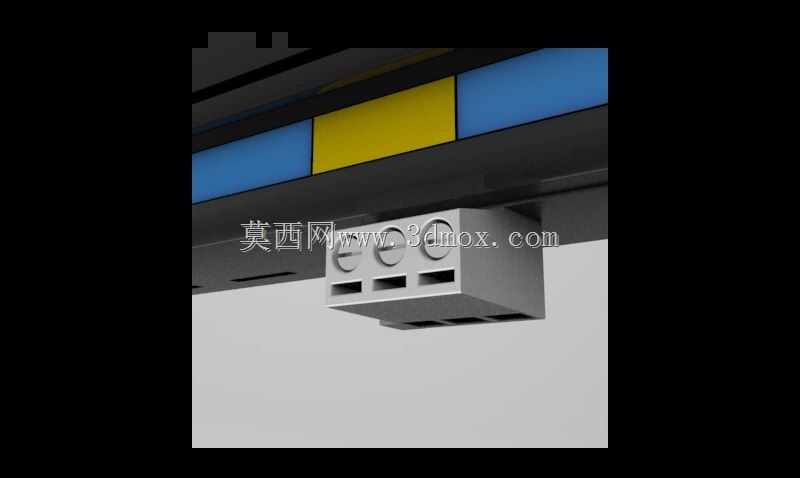

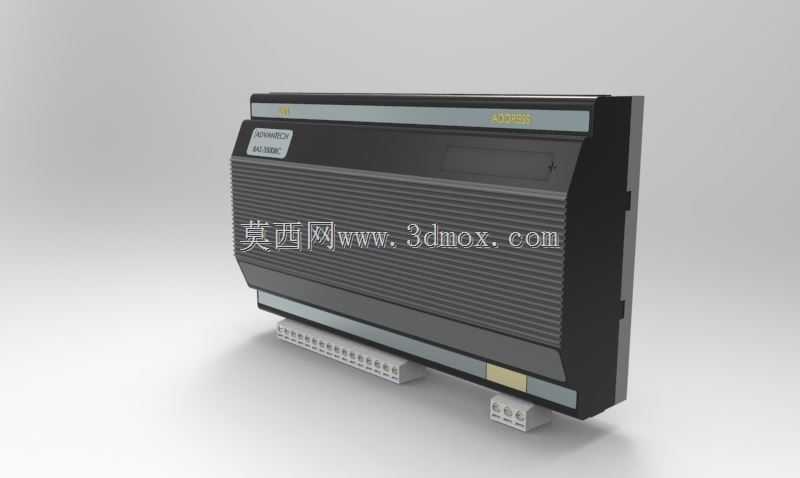

这款直接数字控制器主要面向楼宇自控、工业环境参数调控类场景落地，在暖通空调控制、照明回路管控、通风系统联动这类需要多点位信号采集与逻辑输出的项目里，这类带网络接入能力的控制器是整套自控系统的核心节点。做结构设计建模的时候，首先要考虑的是现场安装的适配性，这类控制器普遍采用标准导轨安装结构，底部预留的接线端子排要和常规工业接线端子的间距匹配，端子的排布要预留足够的接线操作空间，避免现场接线时线缆弯折半径不足导致的接触不良问题。设备本体的外壳做了散热筋结构设计，也就是外壳表面的密集格栅凸起，这部分不是单纯的外观装饰，控制器长时间运行时内部通讯模块、运算电路产生的热量可以通过这些筋条增大和空气的接触面积，提升被动散热效率，不需要额外加装散热风扇就能满足工业现场常年不间断运行的温升要求，同时这种一体化的外壳结构也能提升防护等级，减少现场粉尘进入设备内部的概率。功能层面，这款控制器集成了路由功能，不需要额外搭配独立的通讯网关就能实现BACnet网络和下层设备的通讯转接，同时配备双Modbus接口和BACnet接口，能同时对接不同通讯协议的现场传感器、执行器，比如温湿度传感器、电动风阀执行器、变频器这类常见的楼控末端设备，不需要额外添置协议转换模块就能完成组网，自动映射功能可以大幅减少现场调试时的点位配置工作量，调试人员不需要手动逐个录入点位映射关系，设备可以自动识别接入的末端设备并完成点位表生成。建模时要注意设备的安装边界尺寸，本体的厚度要预留出和柜内安装导轨的配合间隙，设备上下方要预留不小于30mm的走线空间，侧面要预留20mm的散热间隙，避免多台控制器密集安装时热量堆积影响运行稳定性。前面板的标识区域要和实物的丝印位置对应，接口的位置公差要控制在0.5mm以内，方便后续做机柜布局装配校验时，能直接用这个模型完成安装干涉检查，提前排查柜内布线、设备排布的冲突问题。
