带编码器微型直流减速电机结构

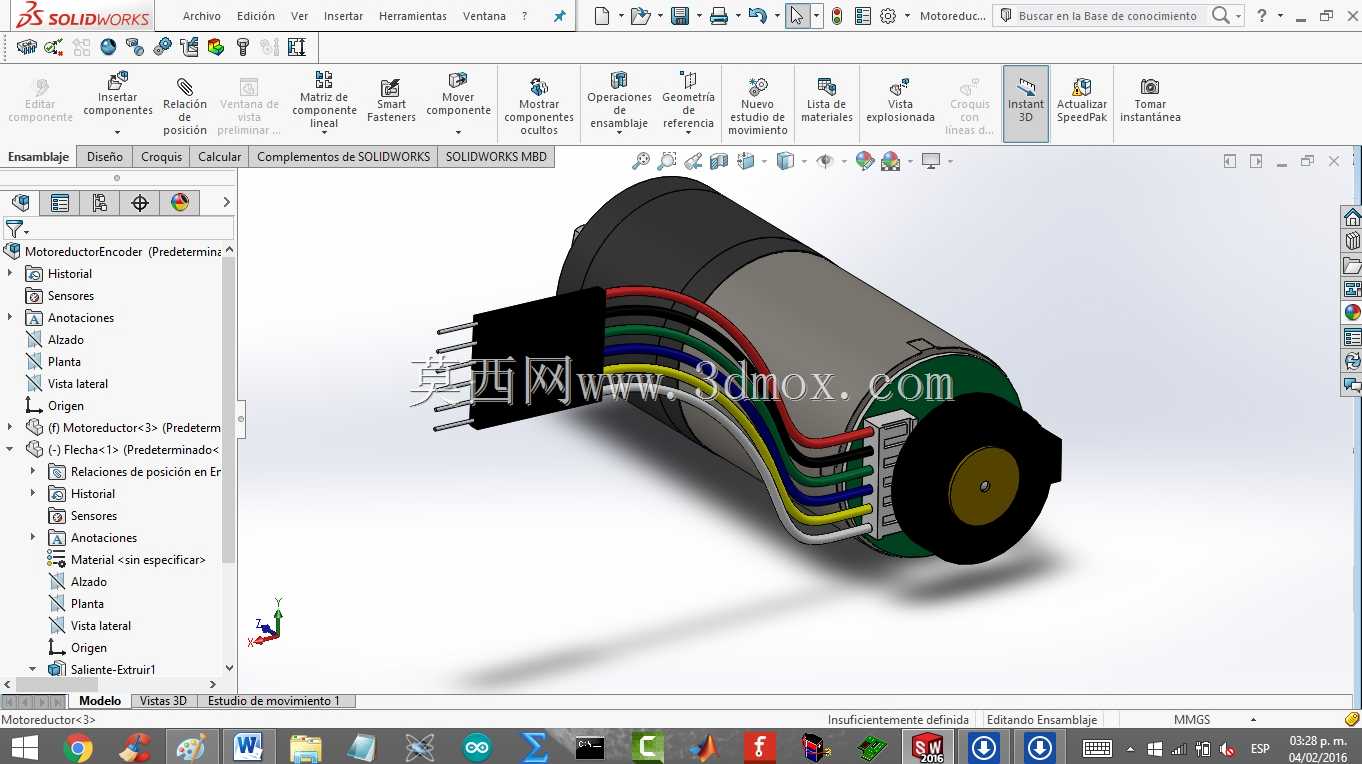

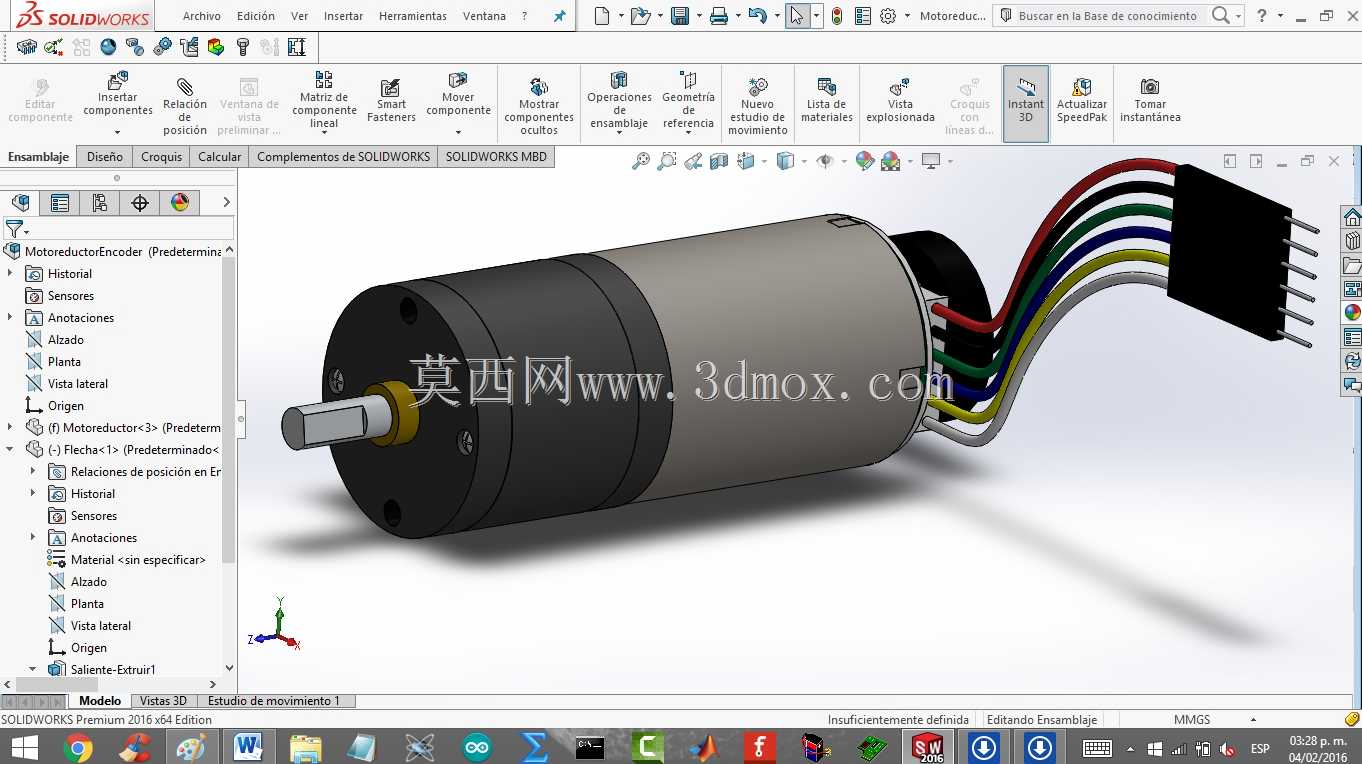

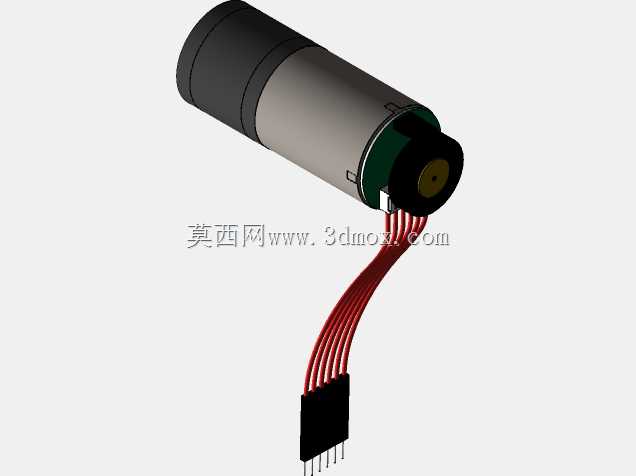

这款带编码器的微型减速电机，在小型自动化设备、智能传动模组里的应用场景十分广泛，常见于桌面级机械臂关节、小型物料推送机构、智能小车驱动单元、精密阀门开度调节这类对转速输出、位置反馈有明确要求的场合。从实际使用需求出发，这类集成编码器的减速电机，核心是在普通微型直流电机的输出端叠加减速齿组，同时在电机尾端集成增量式编码检测单元，不需要额外外置位置传感器，就能实时采集输出轴的转动圈数、实时转速，给控制系统提供闭环反馈的信号基础，避免开环控制下的丢步、转速偏差问题。设计过程中首先要兼顾减速比的匹配，75:1的减速比设定，是把电机本身的高转速低扭矩输出，通过行星或者直齿减速组转换为低转速大扭矩的输出特性，适配小负载下的精密传动需求，同时要把编码器的码盘、检测电路和电机尾轴做同轴装配，保证码盘随电机轴转动时，检测头能准确读取齿槽或者光栅的脉冲信号，48CPR的线数设定，刚好匹配小型设备的位置检测精度需求，不会因为分辨率过高带来不必要的成本抬升，也不会因为分辨率不足导致位置控制精度不够。外形尺寸上25mm的主体直径、54mm的总长度，给安装预留了非常明确的边界，设计安装结构时只需要预留对应直径的夹持位或者法兰安装孔，就能完成电机的固定，出线端的多色排线做了分色定义，分别对应电机供电、编码器供电、AB相脉冲信号输出，装配时不需要额外对线序做反复测量，按照常规线序定义就能完成接线。建模过程中要重点还原减速箱和电机主体的配合台阶、编码器模块的安装位、输出轴的伸出长度以及接插件的针脚间距，这些尺寸直接影响后续整体装配时的干涉检查，比如把这款电机装入设备安装座时，如果没还原接插件的突出尺寸，很容易出现装配后接插件和安装侧板碰撞的问题；同时电机外壳的滚花、输出轴的D型切面这些细节也要准确还原，D型切面是为了和传动轮做周向固定，避免传动过程中出现打滑空转，滚花结构则是为了增加压装外壳时的摩擦力，保证壳体装配的牢固度。这类集成式的减速编码电机，相比分开采购电机、编码器、减速箱再自行组装的方案，整体同轴度更有保障，不需要额外设计编码器的安装支架，能大幅缩小整体传动机构的体积，在空间受限的小型设备里优势非常明显，建模时还原所有安装相关的关键尺寸，能给后续的结构选型、机构模拟装配提供准确的参考，提前规避装配干涉、安装位不匹配这类实际加工组装时容易出现的问题。
