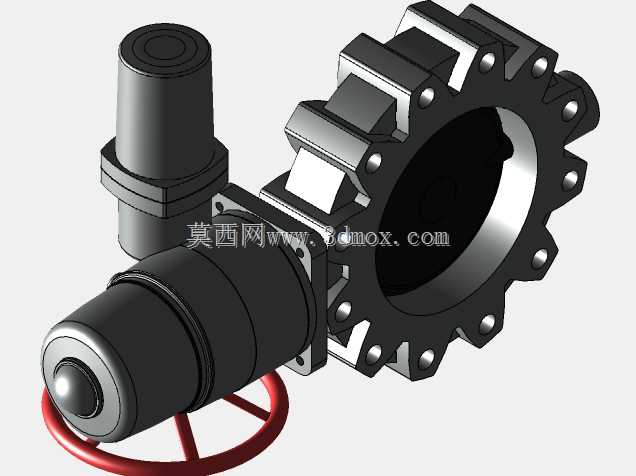

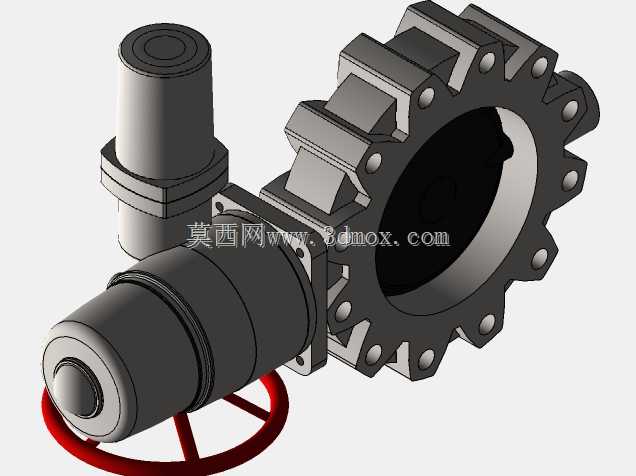

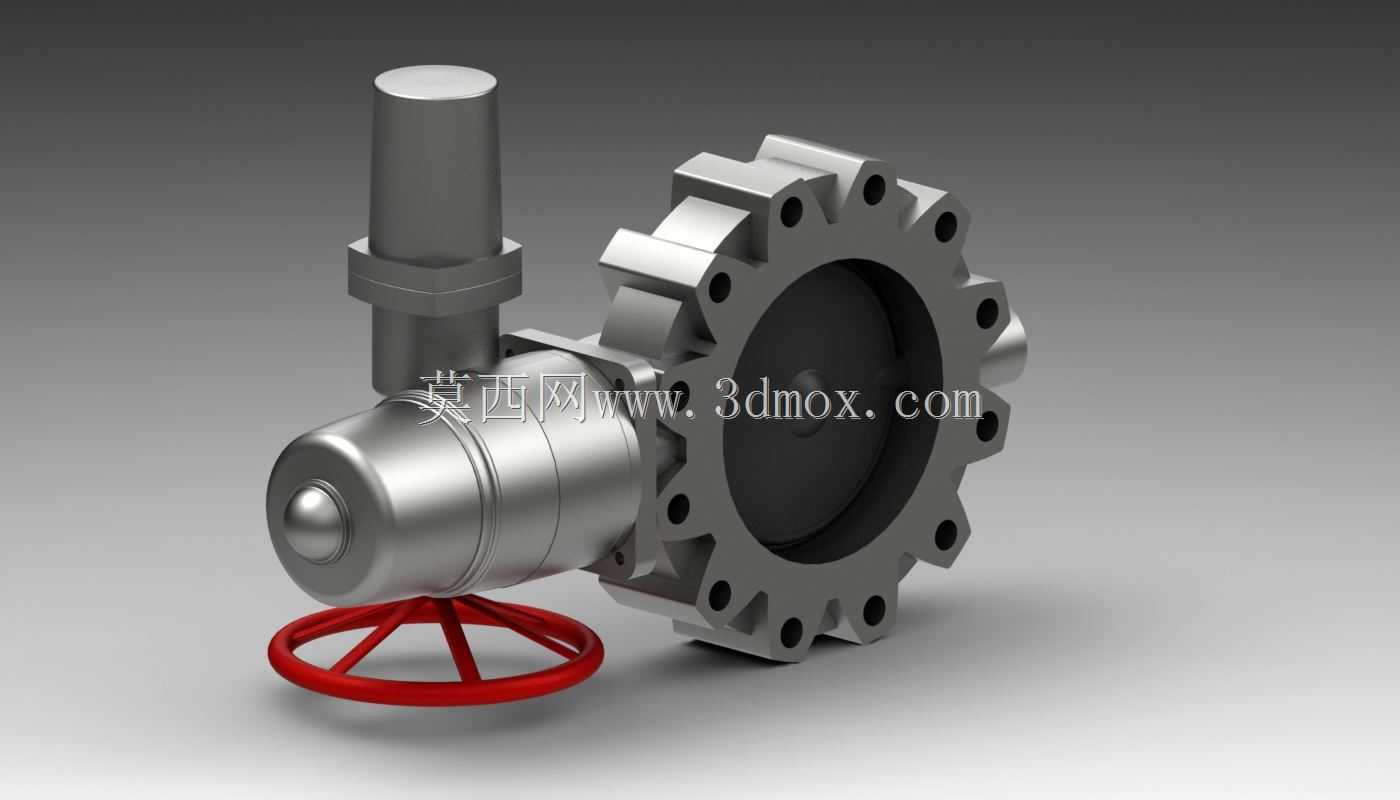

DN250规格电动执行机构配套蝶阀结构设计

在市政给排水主管网、化工介质输送管线、暖通空调循环水系统这类大口径管路场景中，DN250通径的蝶阀是截断或调节管路流量的核心部件，搭配电动执行机构的款式，可满足远程自动化控制需求，无需人工现场操作手轮即可完成阀板开度调整，适配无人值守泵站、分布式流体管控系统的部署要求。这款带电动执行器的蝶阀，在结构设计上优先考虑了大口径工况下的扭矩匹配问题，执行器输出轴与阀杆采用键连接加防松顶丝的固定方式，避免长期启闭过程中出现连接间隙导致的开度偏差，阀板与阀体密封面采用偏心结构设计，启闭过程中密封副无过度摩擦，可有效降低执行器负载，延长密封件使用寿命。从安装边界来看，该蝶阀采用对夹式法兰连接结构，阀体周向均布的螺栓孔可适配标准PN16压力等级的配对法兰，安装时无需额外加工适配法兰，阀体轴向安装尺寸较短，相比同通径的闸阀、截止阀可节省近三分之二的管线安装空间，适合管线排布紧凑的管廊、设备夹层场景。手轮结构作为电动控制的冗余备份，设置在执行器侧下方，当现场断电或电控系统故障时，操作人员可直接转动手轮完成阀门启闭操作，手轮采用轮辐式结构，操作时受力均匀，不会出现单臂受力变形的问题。设计过程中针对阀杆的受力做了专项校核，DN250通径在额定工作压力下，阀板承受的介质推力会通过阀杆传递到执行器输出端，因此阀杆采用阶梯轴结构，在与阀体配合的位置设置耐磨轴套，既可以降低转动摩擦阻力，也能避免介质中的杂质进入轴配合面造成卡涩。执行器外壳采用防护型结构设计，可适配户外露天安装场景，接线腔与传动腔完全分隔，避免现场接线时冷凝水或灰尘进入传动机构内部影响齿轮啮合。阀板的流线型结构设计可降低介质通过时的流阻，在全开状态下流阻系数仅为0.2左右，相比普通平板阀板可减少近30%的管路压力损失，适合大流量长距离输送的管线工况，降低输送过程中的泵组能耗。在三维建模过程中，所有配合面均按照实际加工公差设置装配间隙，螺栓孔位置、执行器安装接口尺寸完全匹配现行行业标准，可直接导出工程图用于生产加工，也可导入管路仿真软件中做整体管路的流场、受力分析，无需额外做模型简化处理。
