3英寸带槽旋启式止回阀结构设计

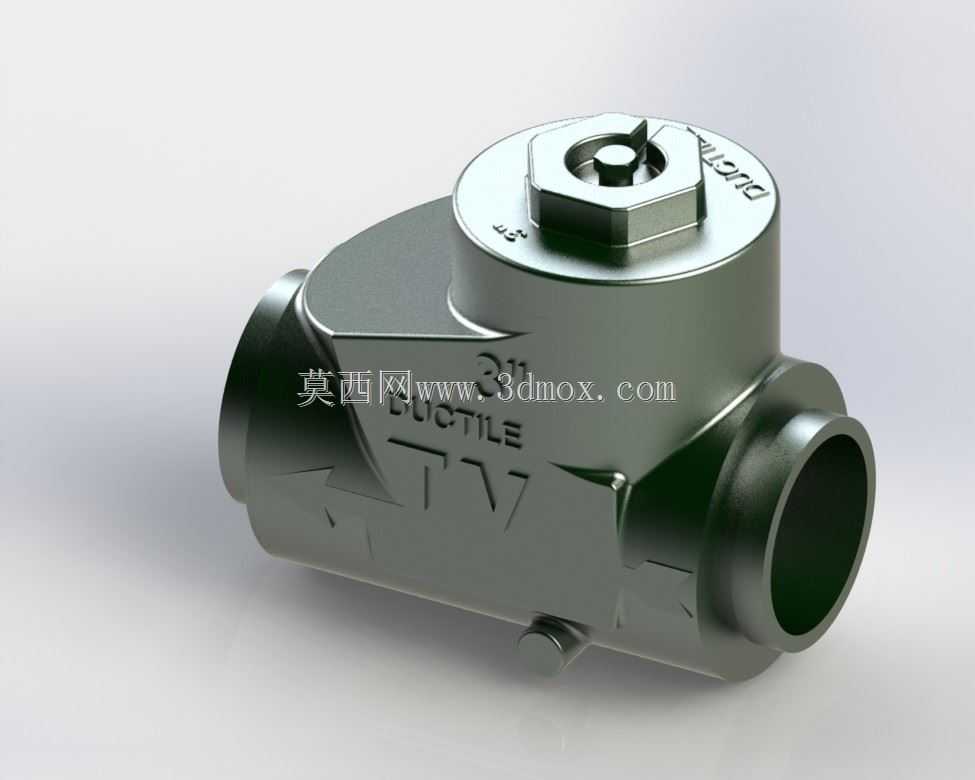

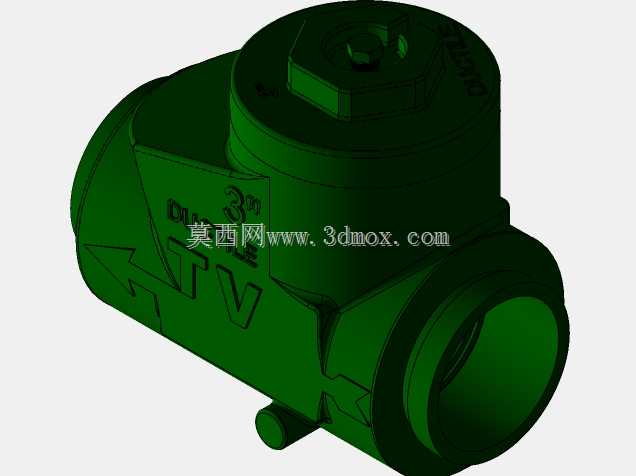

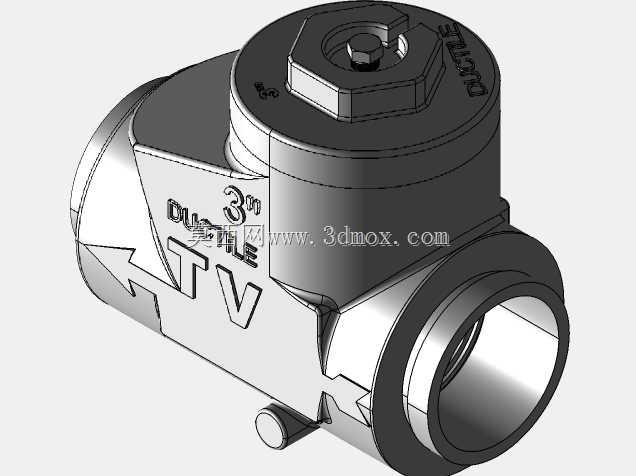

这款3英寸规格的带槽止回阀，主要应用在给排水、暖通循环、工业流体输送的中低压管路上，核心作用是限制管路内介质单向流动，避免介质倒流引发的泵叶轮反转、管路水锤冲击、介质回流污染等工程问题。和常规对夹式、法兰式止回阀不同，这款阀体两端采用外螺纹连接结构，阀体顶部预留的六角调节槽，是为了在安装空间受限的场景下，方便使用套筒扳手完成阀体检修、内部密封件更换的操作，不需要把整个阀门从管路上完全拆卸下来，能大幅缩减现场运维的停机时间。从结构设计逻辑来看，阀体采用球墨铸铁材质的一体化铸造成型思路，流道做了平滑的圆弧过渡处理，没有突兀的直角折角，能有效降低介质通过时的局部阻力损失，减少阀瓣开启后的流道紊流，降低长期运行过程中介质对阀体内壁的冲蚀速率。阀瓣采用摇臂式旋启结构，铰接点设置在流道上方的腔体内，不会占用主流道的通流面积，当介质正向流动时，介质压力推动阀瓣绕铰接轴向上旋起，完全贴靠到阀腔顶部的限位凸台上，保证通流截面和管路通径基本一致；当介质出现倒流趋势时，阀瓣在自身重力和倒流介质的压力作用下快速回落，贴合到阀体内部的密封面上，切断介质回流路径。安装边界上，这款阀门的整体轴向长度适配3英寸螺纹管路的标准安装间距，阀体中部的铸造标识凸台不仅标注了介质流向箭头，还预留了铭牌安装的平面位置，两端螺纹的加工精度符合通用管螺纹的公差要求，安装时不需要额外加工过渡接头，直接和同规格的内螺纹管路配件对接即可。需要注意的是，安装时必须保证阀体上的流向箭头和管路设计的介质流向一致，同时要预留出阀体顶部六角槽对应的操作空间，方便后期运维时不用拆解周边管路就能完成密封件的更换作业。阀体侧面的小型凸台结构，是铸造工艺预留的工艺脐子打磨后的定位基准，同时也可以作为安装时的扳手受力点，避免安装过程中扳手直接夹持流道部位造成阀体变形，影响密封精度。
