CATIAV5环境下管道夹持虎钳总成结构

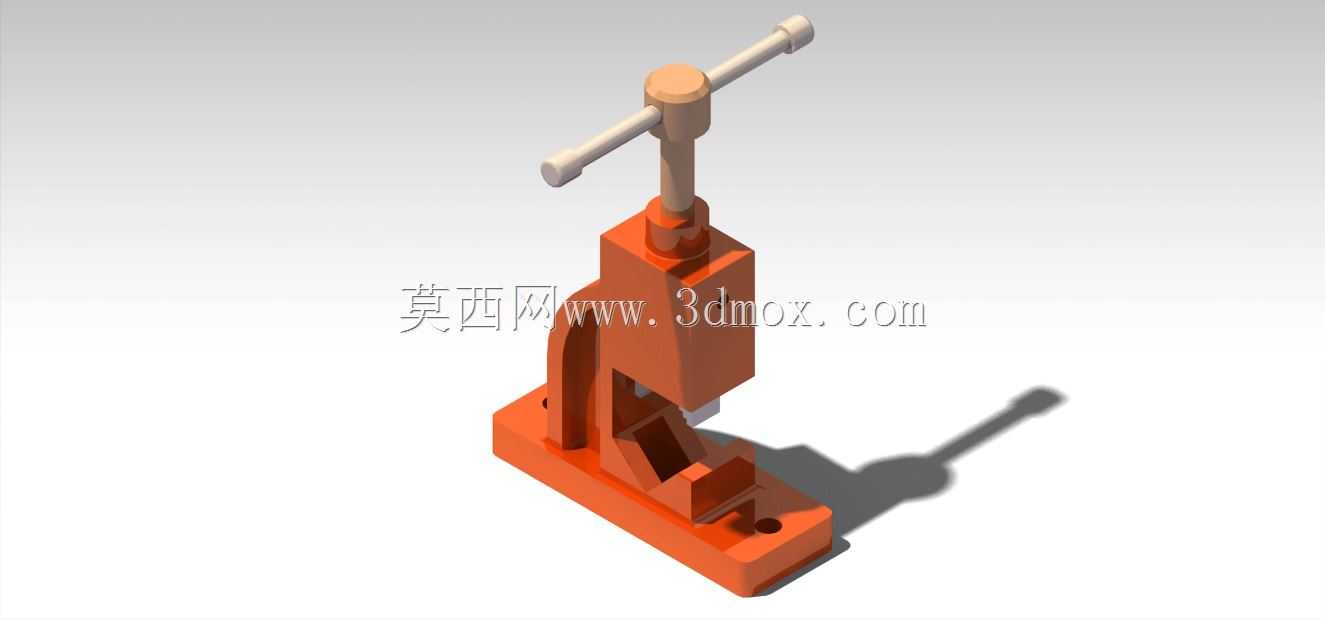

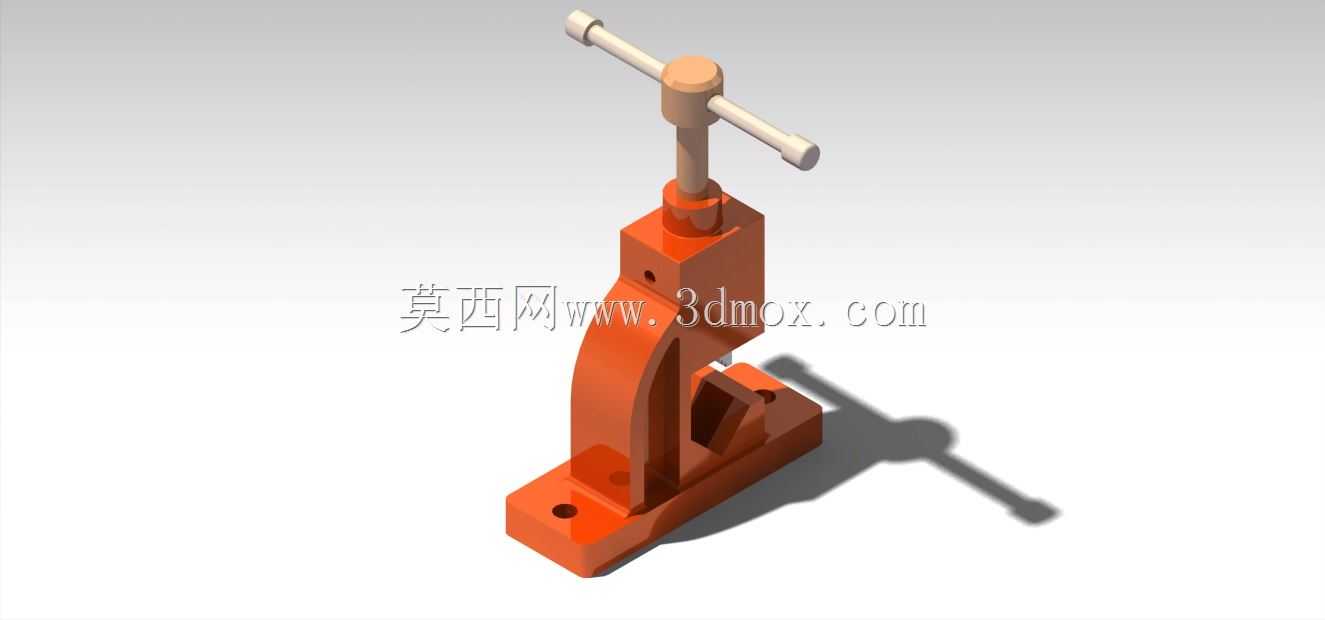

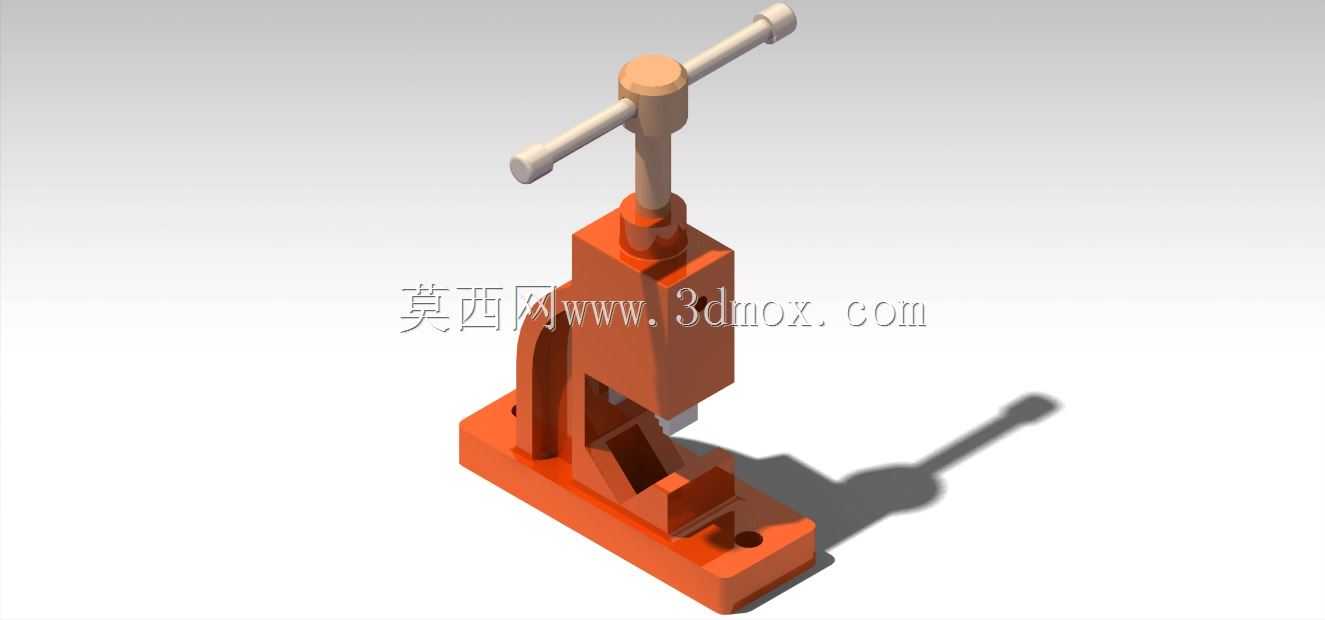

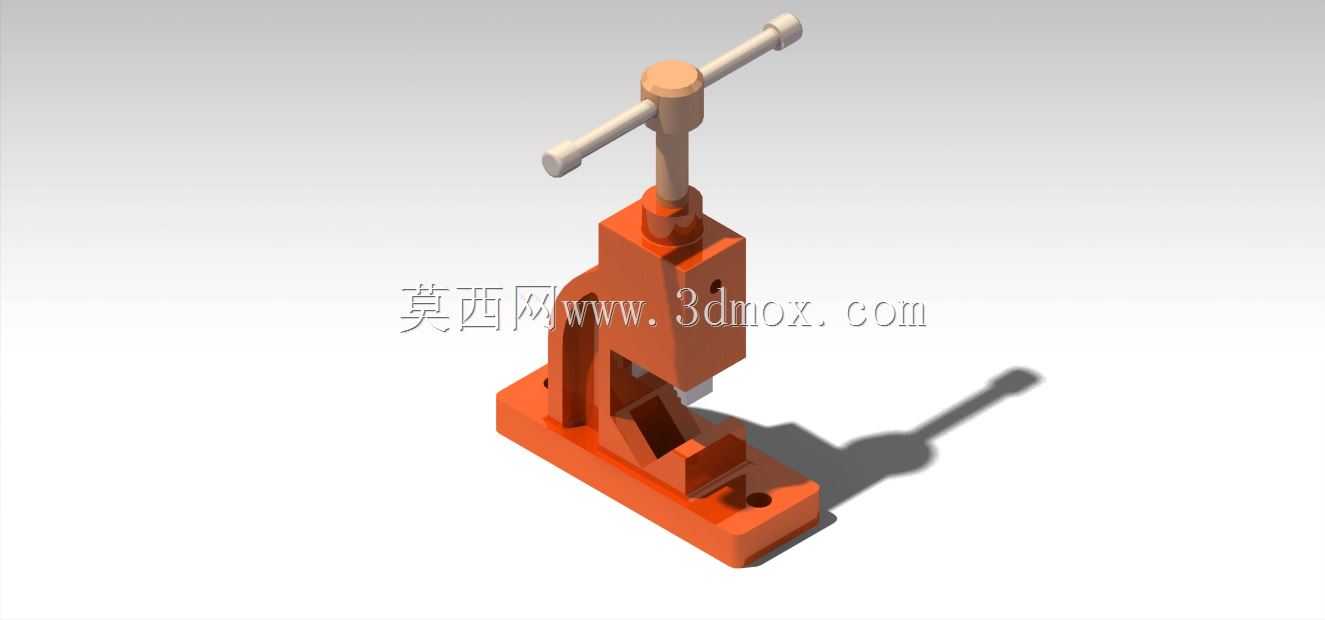

在管道预制、现场管路安装以及小型管件加工的作业场景中，这类管虎钳是工位上不可或缺的夹持工装，区别于普通平口钳的平口夹持结构，它的钳口做了适配圆管外壁的弧形咬合设计，能在夹紧金属管、硬质塑料管路时避免管件表面被夹出凹痕，同时保证夹持过程中管件不会发生周向转动，方便作业人员完成套丝、切割、坡口打磨、管件对接组焊等工序操作。从结构设计逻辑来看，整套总成采用立式T型丝杠传动结构，顶部的横向操作杆提供足够的力臂，操作人员无需借助额外加力杆就能输出足够的夹紧力，丝杠与活动钳身的连接部位做了防脱限位设计，避免钳身张开到最大行程时出现脱落问题。底座部分设置了两个对称的安装通孔，可通过螺栓将整套虎钳固定在钳工工作台、移动式工装架或者现场临时作业台面上，安装孔的中心距适配常规钳工台的预留安装位，不需要额外打孔改造就能完成固定，底座的支撑筋采用斜向加强结构，在承受较大夹紧反力或者管件敲击作业的冲击力时，不会出现底座变形、钳身偏移的问题。固定钳身与活动钳身的导向面采用矩形导轨配合，配合间隙经过合理设计，既保证活动钳身升降过程顺滑无卡滞，又能避免夹持过程中钳身出现侧向晃动，保证夹持精度。钳口的咬合面做了细密的齿形结构，齿形角度经过优化，在夹紧光滑管壁时能提供足够的静摩擦力，同时不会过度嵌入管壁造成管件报废，针对不同管径的夹持需求，钳口的弧形开口做了渐变设计，可覆盖常规小口径管路的夹持范围，不需要频繁更换钳口配件就能适配多数现场作业需求。整套结构的零件拆分逻辑清晰，丝杠、螺母、操作杆、钳身、底座等零件均可单独拆卸更换，日常维护时只需要定期在丝杠传动部位涂抹润滑脂，清理钳口缝隙内的金属切屑、杂物，就能长期保持稳定的夹持性能，不会因为日常磨损导致整体报废，能有效降低工装的长期使用成本。在三维建模过程中，所有配合面均按照实际加工公差做了间隙预留，装配关系完全还原实际装配流程，可直接用于工装改进设计、作业工位布局模拟，也能作为夹具类结构设计的参考案例，帮助设计人员理解立式夹紧工装的力传递路径、结构加强方式以及安装边界的设计要点。
