特殊结构自行车后轮集成传动轮胎

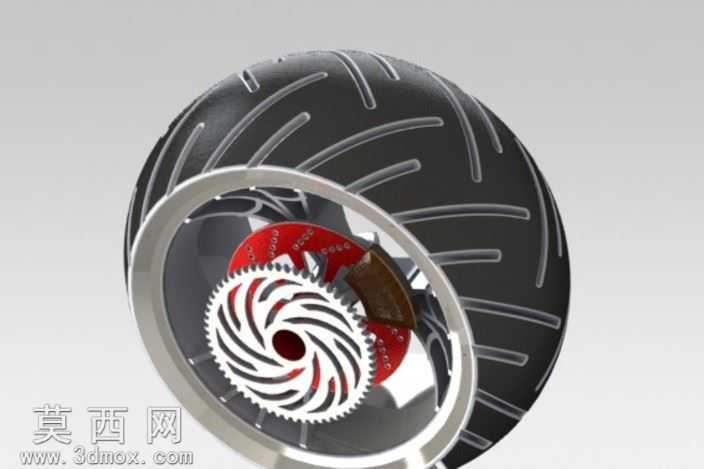

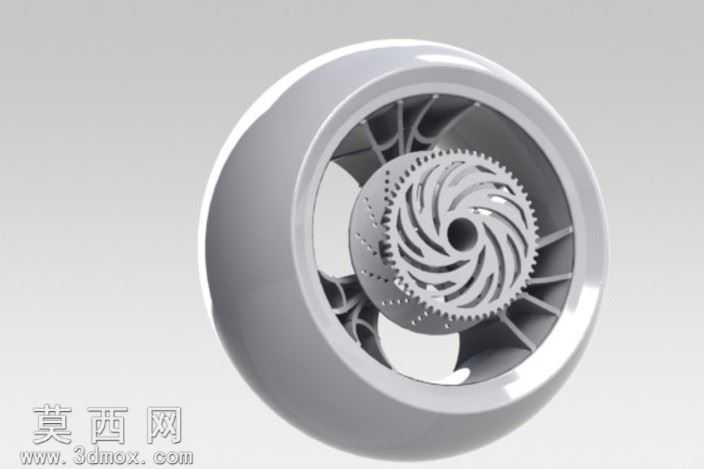

本作品为自行车后轮集成传动轮胎的三维设计模型，采用SolidWorks完成全参数化建模，所有零部件均按照实际机械加工公差要求设定尺寸参数，可直接用于后续工程出图与结构验证。建模过程中首先完成橡胶轮胎主体的曲面构建，通过放样、曲面剪裁与加厚命令还原轮胎表面的流线型排水沟槽，沟槽的深度、走向均参考高性能自行车轮胎的抓地需求设计，胎面弧度经过反复调整，确保与地面接触时的压力分布均匀，兼顾滚动阻力与抓地力表现。轮毂部分采用一体化轮辋设计，金属轮辋通过旋转凸台命令生成，边缘做了圆角过渡处理避免应力集中，轮辋内侧预留了制动盘与传动齿轮的安装定位槽，定位尺寸严格匹配标准自行车花鼓的安装规格。核心的集成传动结构是本设计的亮点，将传统自行车的飞轮、变速齿轮与后轮轮毂做集成化设计，主动齿轮采用仿生涡旋齿形，齿面经过渐开线修形，建模时通过齿轮插件生成精确齿廓后，对齿根、齿顶做倒圆角处理，降低传动过程中的应力集中；齿轮与红色制动盘采用同轴定位设计，制动盘表面设置了散热通风槽，通过阵列命令生成均匀分布的散热孔，保障连续制动时的散热效率。材质渲染阶段，为橡胶轮胎赋予高弹性深色橡胶材质，调整表面粗糙度参数还原轮胎的哑光磨砂质感，同时在胎面沟槽边缘添加轻微的磨损细节提升真实感；金属轮辋赋予抛光铝合金材质，调整反射率与环境贴图参数，呈现出亮面金属的冷冽反光效果；传动齿轮根据功能区分材质，涡旋主齿轮采用亮面镀铬钢材，突出齿形的精密质感，制动盘采用耐高温红色陶瓷复合材料，通过调整漫反射颜色与高光参数，还原陶瓷材质的半哑光厚重质感；轮毂内部的支撑辐条采用轻量化合金材质，做了镂空减重设计，在保证结构强度的前提下降低整体轮组重量。整体装配过程严格遵循实际机械装配逻辑，所有配合关系采用同轴、重合、间隙配合等真实装配约束，齿轮之间添加了机械配合里的齿轮啮合约束，可直接在软件中实现传动模拟，验证传动比与转动流畅度；设计思路上打破传统自行车后轮花鼓外置飞轮的结构，将传动结构集成于轮组内部，既可以降低传动系统的风阻，也能减少外界泥沙对传动齿轮的侵蚀，提升传动系统的使用寿命，整体结构紧凑，集成度高，为非传统结构自行车轮组的设计提供了可参考的三维数字化方案。
