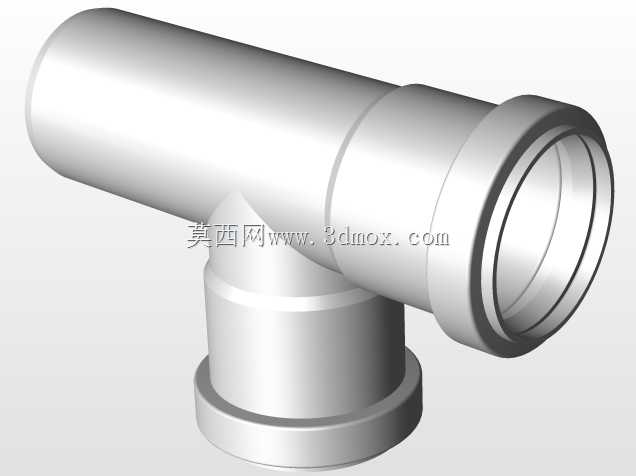

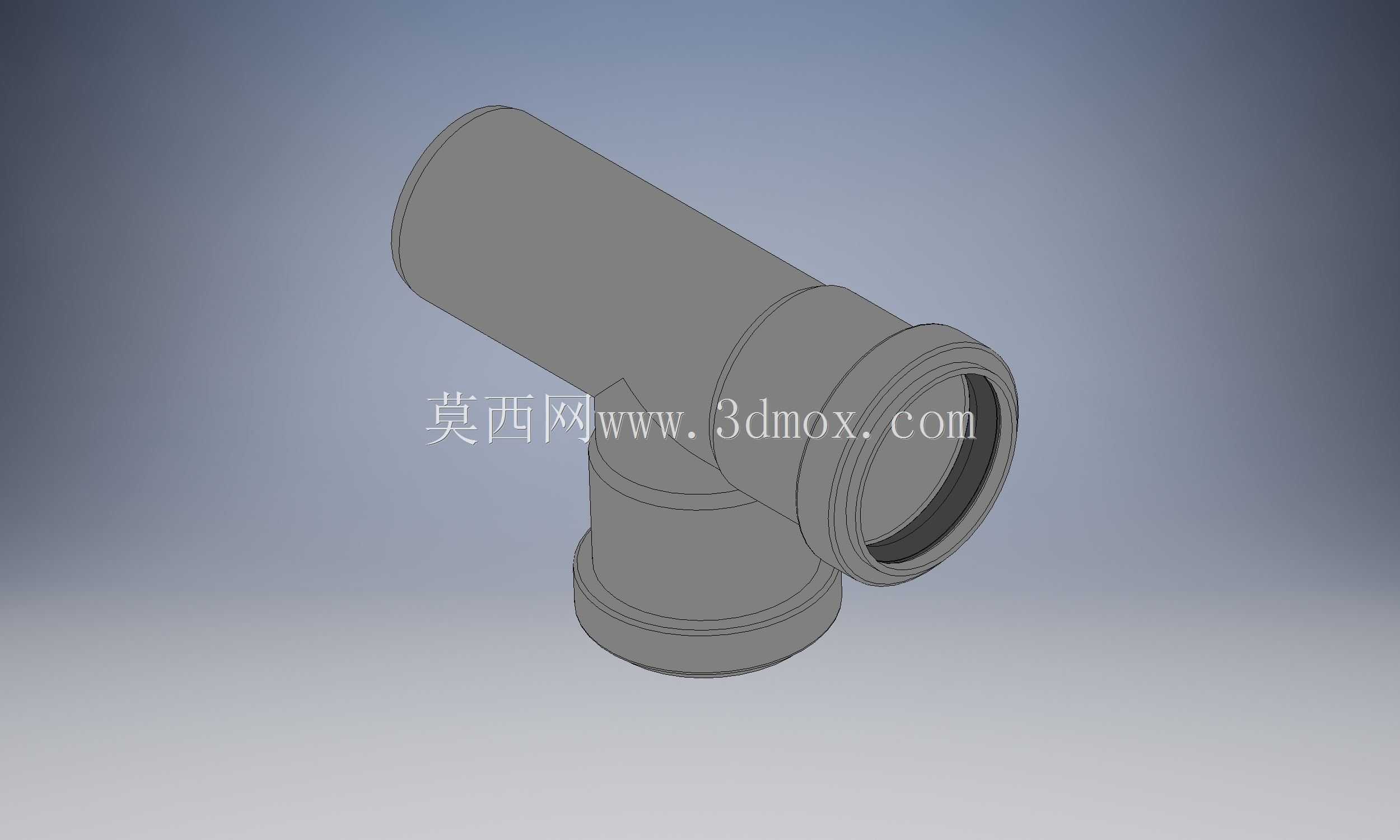

DN50等径87度斜向污水排水支管构件

在民用建筑排水、市政排污支路、工业厂区废水收集管路的布设场景中，斜向支管是实现竖向立管与横向排出管顺接、降低管路水阻、避免排水壅塞的核心衔接构件，这款87度等径斜支管适配公称通径DN50的排污管路，多用于同层排水系统里卫生器具排污口与主立管的衔接段，也可用于小型工业设备的废水排放支路接驳。从实际使用功能来看，87度的夹角设计并非随意取值，相比90度直角弯头，该角度能让排水下落过程中形成更顺滑的流向过渡，减少水流对管壁的冲击，降低排水过程中的管路振动与噪音，同时能避免直角转角处容易滞留杂物、造成管路堵塞的问题，等径的接口设计可直接与同规格的排水管材对接，无需额外加装变径接头，减少管路的接驳点数量，也就降低了接口渗漏的概率。设计过程中首先要考虑的是安装边界的适配性，构件三个接口的端面均做了承插式结构设计，承口的深度与公差匹配常规PVC、铸铁排水管材的插入尺寸，安装时无需额外加工坡口，涂抹粘接剂或加装密封胶圈即可完成固定，构件整体的外轮廓尺寸控制在紧凑范围内，竖向接口与斜向接口的中心距经过反复校核，既保证管路转角处的水流过流断面不发生突变，也能适配建筑垫层内的狭小安装空间，不会出现安装时与结构钢筋、其他专业管线发生干涉的问题。结构细节上，支管与主管衔接的过渡段做了圆弧加厚处理，该位置是管路受力的薄弱点，排水过程中水流冲击、地基不均匀沉降带来的应力都会集中在此处，加厚的圆弧过渡既能分散应力集中，也能避免杂物在转角处卡滞，管壁厚度按照排水管路的承压标准设计，可满足常规重力流排水的静压要求，同时耐受生活污水中常见酸碱物质的长期腐蚀。建模过程中严格遵循排水管件的尺寸规范，承口的配合公差、管壁的厚度变化、过渡段的曲率都按照实际生产的工艺要求做了还原，没有出现建模时常见的壁厚不均、曲面错位等问题，可直接用于管路系统的装配干涉检查、排水工况的流态模拟，也可作为管件生产开模的参考依据。在实际选型应用中，这款构件可直接替换同角度的现场弯制焊接管件，相比现场加工的管件，其内壁光滑度更高，水流阻力更小，安装效率也更高，尤其适用于对安装空间、排水噪音有要求的室内排水场景。
