三喷嘴立式塑料注塑成型设备结构

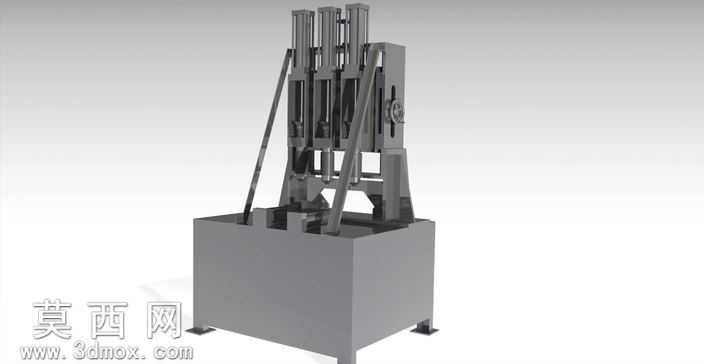

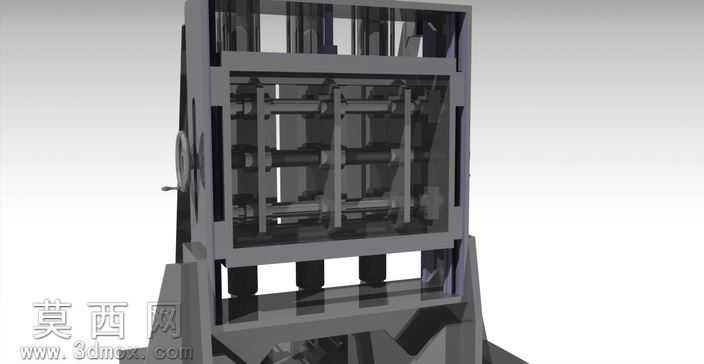

本作品为立式三喷嘴塑料成型设备的三维数字化模型，建模过程严格遵循机械设计规范，依托专业三维设计软件完成全参数化构建，完整还原了设备的整体框架、注塑执行单元、喷嘴排布结构与支撑承载体系。模型搭建阶段采用自顶向下的设计思路，先完成整体机架的基准定位，以立式框架的立柱、横梁作为装配基准，逐一完成内部注塑工位、传动组件、三喷嘴安装模组的匹配装配，所有部件的装配约束均符合实际机械装配的公差配合要求，不存在干涉错位问题。材质渲染环节针对不同部件的实际材质属性做了区分设置：设备的支撑机架采用灰铸铁材质参数，还原铸铁件哑光深灰的金属质感与表面细微的铸造纹理；注塑喷嘴与内部传动杆件采用合金结构钢材质，体现金属加工件的光洁表面与金属反光特性；操作侧的手轮部件做了防滑纹理与金属包边的材质处理，贴近真实设备的操作件质感；框架的防护栏部分采用半透明的工程塑料材质，既可以清晰展示内部的机械结构，也还原了设备安全防护部件的实际视觉效果。结构设计上，三个喷嘴采用垂直等距排布的立式布局，对应下方三个独立的成型工位，可实现多工位同步注塑作业，有效提升塑料成型的加工效率；设备侧面设置手动调节手轮，可对喷嘴的工位位置、合模行程做微调适配，满足不同规格塑料件的成型加工需求；整体框架采用方钢焊接式的立式结构，底部设置加宽的支撑脚座，保障设备运行过程中的结构稳定性，内部的合模传动结构采用对称式双导柱导向设计，保障合模过程的运动精度，避免喷嘴对位偏差影响成型质量。模型在细节处理上还原了设备的管线排布预留位、紧固件安装位、操作标识区域等细节，所有结构均可实现虚拟拆解，能够直观展示立式三喷嘴成型机的工作原理与内部构造，可用于塑料成型设备的结构教学、方案展示与优化设计参考。
