盖面板两腔注塑模具三维结构设计

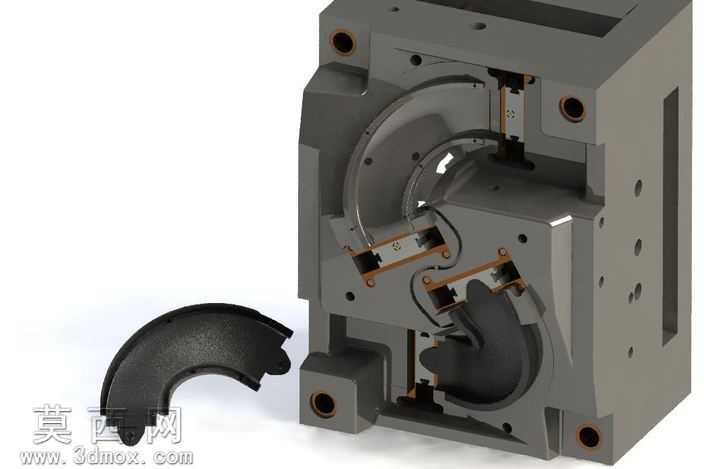

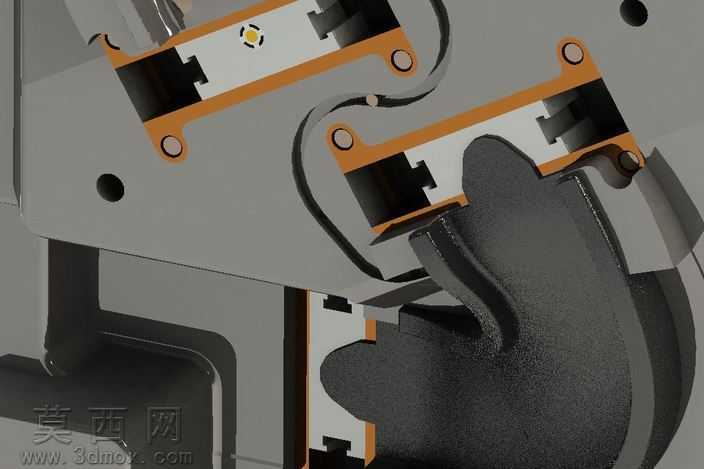

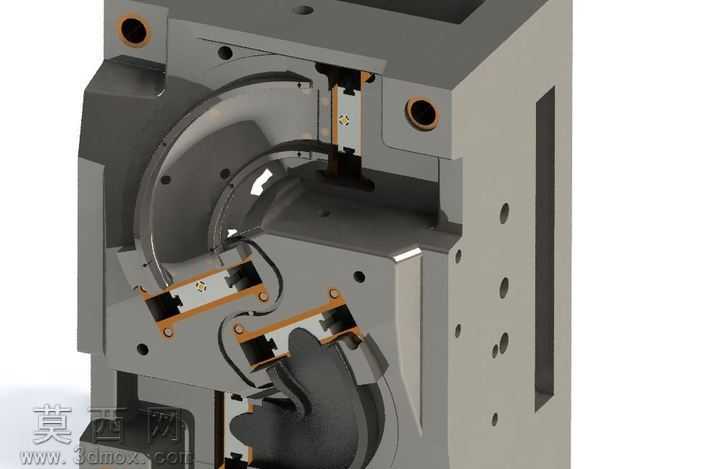

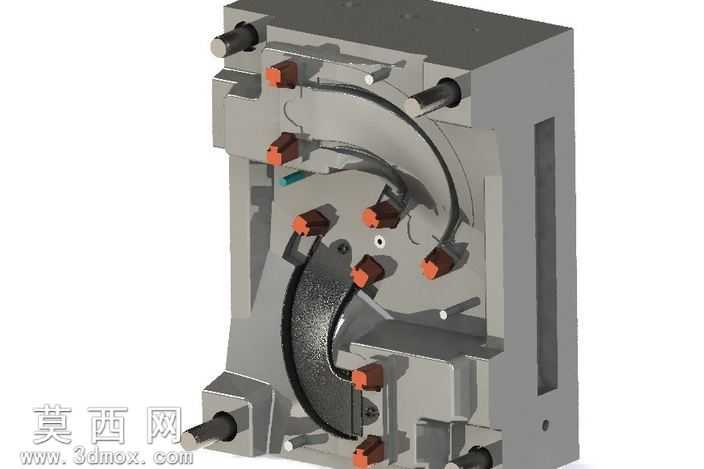

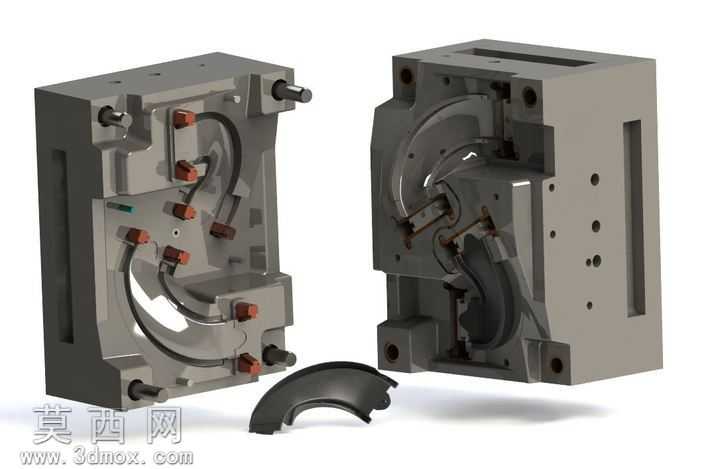

本套三维模型为盖面板两腔注塑成型模具，整体采用一模两腔的平衡式布局设计，在三维建模过程中严格遵循注塑模具设计规范，对模具各组成部件进行了全参数化建模，完整还原了模具的开合模动作逻辑与内部成型结构。模型构建阶段，首先依据盖面板的产品外形尺寸、壁厚分布与脱模斜度要求，完成了分型面的精准创建，分型面沿产品最大轮廓线顺滑过渡，避免出现尖角与倒扣结构，确保开模过程中不会出现产品刮伤、卡滞的问题。模具的定模部分与动模部分分别完成了型腔、型芯的结构建模，型腔侧针对产品的外观面做了顺滑的曲面处理，保证成型后盖面板外表面无熔接痕、缩痕等外观缺陷；型芯侧对应产品的内部结构，设计了精准的定位与支撑结构，确保注塑过程中型芯不会出现偏移，保证产品尺寸精度。模型中完整还原了模具的导向定位结构，导柱导套采用同轴度精准的配合设计，保证动定模合模时的对位精度，避免出现错模问题；同时针对产品的弧形结构特征，设计了对应的侧向抽芯结构，抽芯滑块的运动行程经过严谨测算，既保证抽芯过程中不会拉伤产品内表面，也确保合模时滑块能够精准复位，与型腔、型芯形成完整的封闭成型腔。模具的冷却系统采用随形水路设计，水路沿型腔、型芯的轮廓均匀排布，能够在注塑保压阶段实现均匀快速的热交换，缩短成型周期，减少产品因冷却不均产生的翘曲变形问题。顶出机构采用多顶杆均匀分布的设计，顶杆位置避开产品的外观面与薄弱结构，保证顶出过程中产品受力均匀，不会出现顶白、顶穿的缺陷。在模型渲染阶段，针对模具各部件赋予了对应的材质属性，模架部分采用模具钢的金属哑光材质，导柱、紧固螺丝等标准件采用光亮金属材质，冷却水路、密封件等部件采用差异化的材质颜色进行区分，清晰展现各部件的装配关系与位置分布；产品成型件采用深色塑料材质，直观呈现模具成型后的最终产品形态。整套模型的结构设计充分考虑了注塑生产的实际工艺需求，各部件之间的装配间隙、配合公差都经过合理设置，既满足模具的结构强度要求，也兼顾了实际加工制造的可行性，能够直观展现两腔注塑模具的完整工作原理与结构组成，可用于模具结构学习、注塑工艺参考以及同类型产品的模具设计方案借鉴。
