高精度人字齿轮传动件结构设计

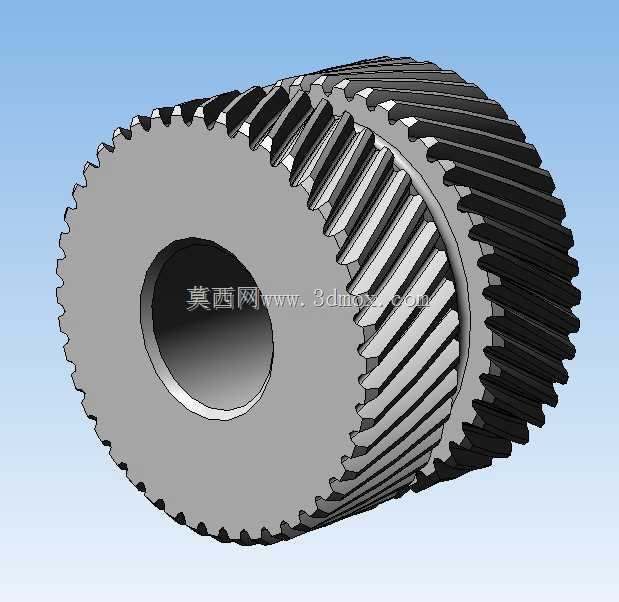

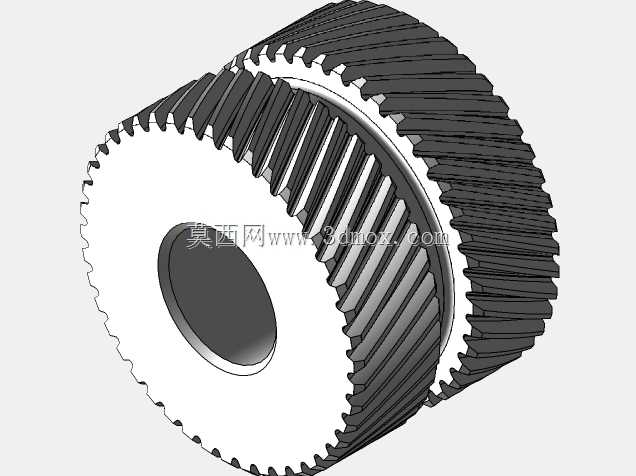

在重载传动场景中，轴向力带来的轴承负载损耗一直是普通斜齿轮传动难以规避的痛点，人字齿轮通过左右对称旋向的齿形排布，可在啮合过程中自动抵消轴向分力，这一特性让其在矿山设备、大型减速机、船舶传动系统、重型机床主轴箱等需要大扭矩传递的工况中得到广泛应用。这款人字齿轮采用整体式双联排布结构，中间设置有定位轴孔，可直接通过平键或过盈配合与传动轴完成装配，安装时需保证齿面啮合的对中精度，避免偏载导致的齿面局部磨损加剧。从结构设计逻辑来看，齿部参数选取模数0.5，齿数44，齿向采用斜齿螺旋角对称设计，啮合重合度远高于直齿轮，传动过程中齿面接触是逐步进入与退出啮合的状态，能有效降低传动冲击与运行噪音，即使在高速重载工况下也能保持平稳的动力输出。齿轮的轮毂部分做了等厚设计，既保证了与轴配合的足够接触长度，避免传动过程中出现轴孔配合松动，也控制了整体重量，减少转动惯量带来的启停冲击。齿顶与齿根均做了标准圆角过渡，避免热处理过程中出现应力集中导致的齿根断裂问题，齿面加工精度可满足中高精度传动需求，装配时需注意配对齿轮的螺旋角匹配度，保证啮合侧隙处于合理区间，既要避免侧隙过小导致的卡滞、发热膨胀咬死，也要防止侧隙过大带来的回程误差，影响传动精度。在实际选型应用中，这类齿轮常被布置在减速箱的中间传动级，承担扭矩分流与传递的作用，对称的齿形结构让箱体内部无需额外设置承受轴向力的推力轴承，可简化箱体内部的支撑结构设计，降低整体传动单元的制造成本与后期维护难度。建模过程中严格遵循渐开线齿形生成逻辑，齿向螺旋线的导程参数与齿形参数完全匹配，保证三维模型的齿面啮合无干涉，可直接用于后续的装配仿真、有限元齿面接触应力分析，为后续的加工工艺编制、刀具参数选取提供准确的三维数模依据。
