参数可调整式直齿传动齿轮结构

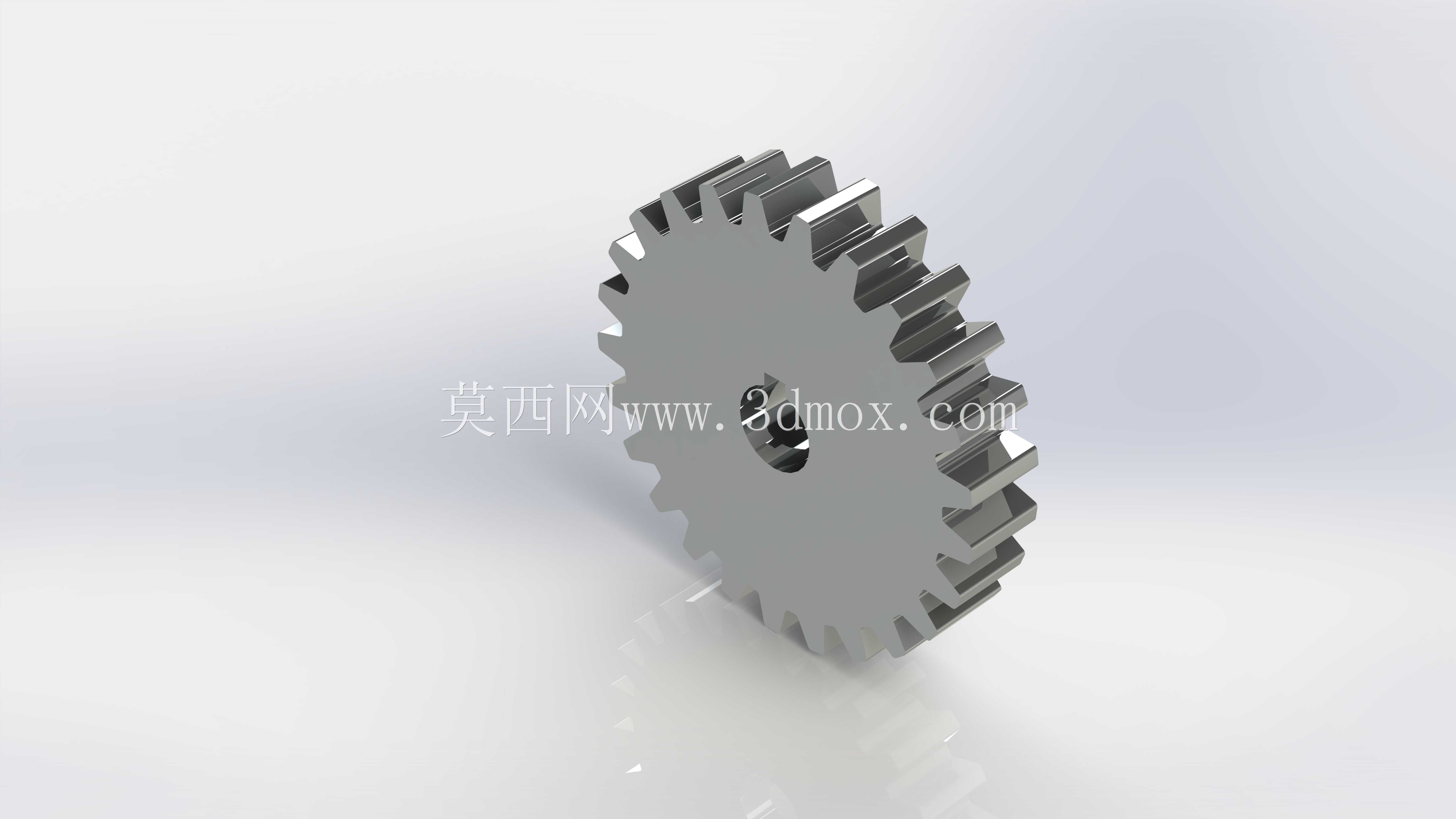

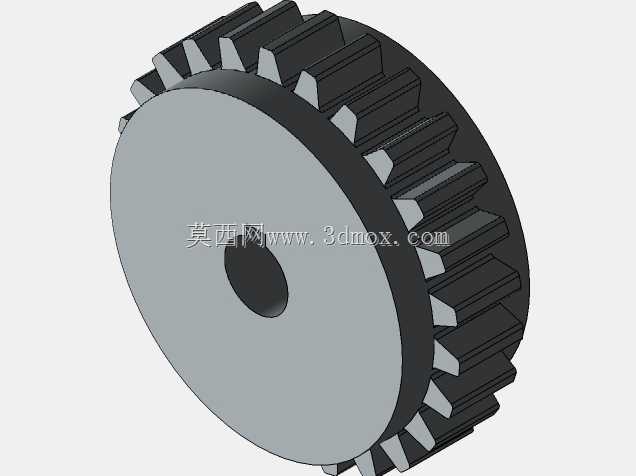

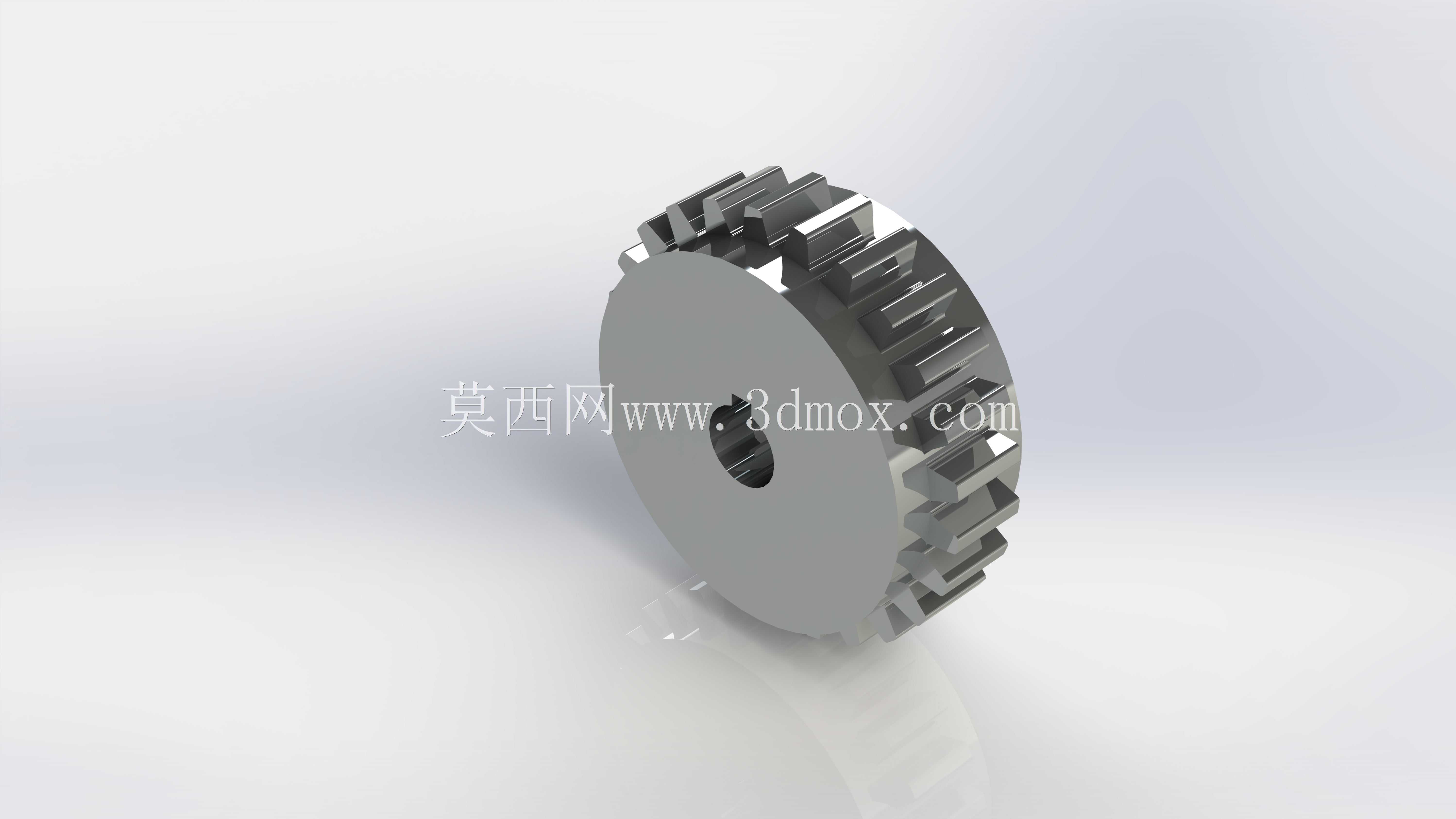

在常规机械传动系统的设计迭代过程中，直齿圆柱齿轮始终是平行轴传动场景下应用占比最高的基础传动元件，从普通输送线的动力传递单元，到小型机床的进给传动组，再到自动化设备的分度定位机构，这类齿轮的适配场景覆盖了绝大多数中低速、中等载荷的传动需求。这款直齿轮采用方程式驱动的参数化建模逻辑搭建，核心设计思路是将影响齿轮啮合性能与安装适配性的关键尺寸全部设置为可变量，设计人员无需从零开始绘制齿廓渐开线，只需要根据实际传动比、载荷工况输入对应的模数、齿数、齿宽、压力角参数，模型就能自动重建出符合啮合要求的齿形结构，大幅缩短非标传动场景下的齿轮设计周期。

从实际安装适配的角度来看，模型预留了充分的安装调整空间，中心轴孔直径可根据匹配的传动轴直径做对应调整，键槽的宽度、深度以及轴向位置可按照平键的选型标准同步修改，轮毂部分的厚度也能根据齿轮的轴向安装空间、轮体受力的抗弯需求做灵活调整，不需要额外做切除或者拉伸特征的重定义。如果实际应用场景中不需要键槽结构，比如采用过盈配合、胀套连接的安装方式，可直接将对应特征抑制，快速得到光孔结构的齿轮模型，适配不同的连接固定方案。

齿廓部分严格按照标准渐开线齿形生成，齿顶高、齿根高的参数与输入的模数自动匹配，齿根过渡圆角也随模数参数联动调整，能避免建模过程中手动绘制齿形容易出现的齿形误差，保证后续导入工程图模块时生成的加工图纸符合齿形加工的精度要求。轮体的辐板结构没有做多余的减重孔设计，给不同载荷场景下的结构优化留足了调整空间，轻载场景下设计人员可自行添加减重孔结构降低轮体转动惯量，重载场景下可调整辐板厚度提升轮体整体刚性。

在实际选型建模过程中，这类参数化齿轮模型能有效减少重复建模的工作量，尤其是在多档位传动、多齿数配对的齿轮组设计中，只需要调整参数就能快速生成整套啮合齿轮的模型，可直接用于后续的装配干涉检查、传动运动仿真，验证齿轮啮合过程中的侧隙、重合度是否符合设计要求，也能提前排查安装过程中轮毂与相邻零部件、键槽与轴上键位的匹配问题，减少后续加工装配阶段的设计变更。齿面部分的建模精度满足常规渲染、装配验证的需求，不需要额外做曲面修补就能直接导入仿真模块做齿面接触应力的初步分析，为齿轮的材料选型、热处理工艺要求提供基础的模型参考。
