托森式差速器内部传动结构三维数模

项目分类:3D模型 发布时间:2021-09-22 ID:284191
  • 托森式差速器内部传动结构三维数模
  • 托森式差速器内部传动结构三维数模

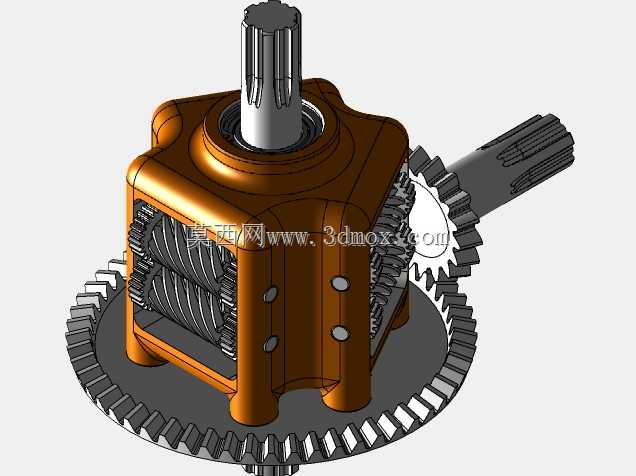

这套差速器结构常见于纵置布局的四驱乘用车辆前后桥中央差速位置,核心作用是在车辆转向或行驶于附着系数不均路面时,自动分配左右驱动轮、前后驱动桥的扭矩输出,避免单轮打滑时空转损耗动力,相比普通开放式差速器,它依靠蜗轮蜗杆副的自锁特性实现扭矩感应式限滑,不需要额外的摩擦片组或电子控制系统介入,响应速度快且传动刚性强,能承受大扭矩输入,适配硬派越野车型与高性能四驱乘用车的动力传递需求。从结构设计来看,这套数模完整还原了托森差速器的核心传动逻辑:差速器壳体集成大直径从动锥齿轮安装位,壳体内部平行布置多组蜗轮蜗杆啮合副,两侧输出轴通过花键与蜗轮端的传动齿轮连接,输入动力从壳体从动齿轮传入后,经内部蜗杆蜗轮的啮合分流到两侧输出轴,当两侧输出轴转速差在合理范围时,蜗轮可绕自身轴线转动实现正常差速,当单侧车轮打滑出现转速差突变时,蜗杆蜗轮的啮合自锁特性会锁止差速动作,将大部分扭矩传递到有附着力的驱动轮上。建模过程中严格遵循实车安装边界,差速器壳体的轴承安装位、两侧输出轴的花键参数、从动齿轮的齿形参数都按照量产车配套差速器的尺寸匹配,壳体外部的安装螺栓孔位、与主减速器主动齿轮的啮合中心距都预留了标准安装公差,可直接用于底盘传动系统的匹配校核。数模中所有齿轮副都做了啮合干涉检查,蜗轮与蜗杆的齿面接触区域、行星齿轮与侧齿轮的啮合间隙都符合传动设计规范,壳体的壁厚设计兼顾了结构强度与轻量化需求,内部润滑油道的预留位置也对应实际润滑需求,能保证齿轮副在高负荷运转时得到充分润滑,避免齿面过早磨损。对于传动系统设计人员来说,这套数模可直接用于差速器性能仿真、传动系统匹配校核,也可作为限滑差速器结构教学的演示模型,帮助设计人员理解扭矩感应式限滑差速器的工作逻辑,在进行四驱车型传动系统开发时,可基于该结构调整齿轮参数、壳体尺寸,适配不同扭矩等级的动力总成,缩短开发周期。
