两英寸G型夹紧工装结构设计

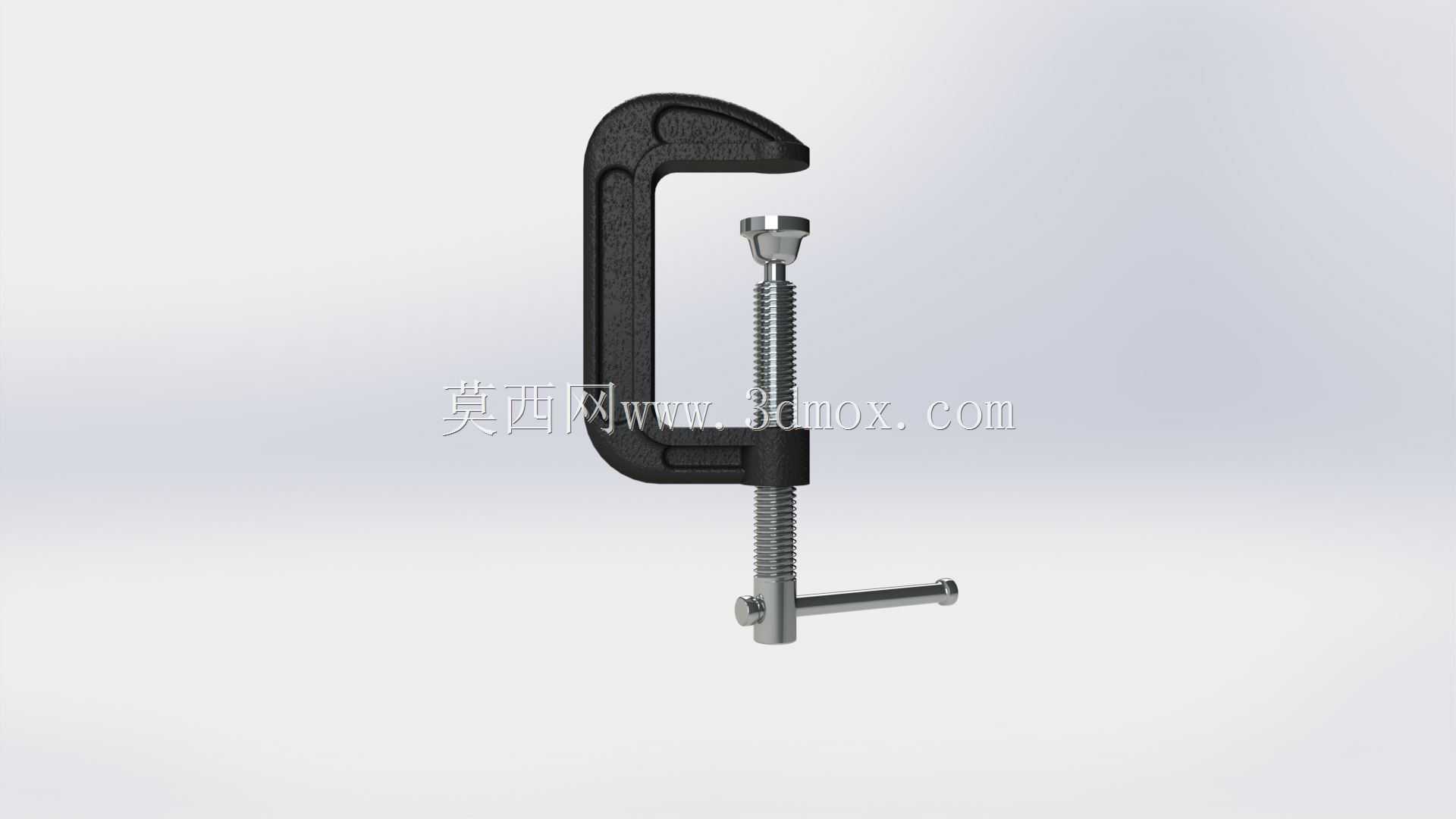

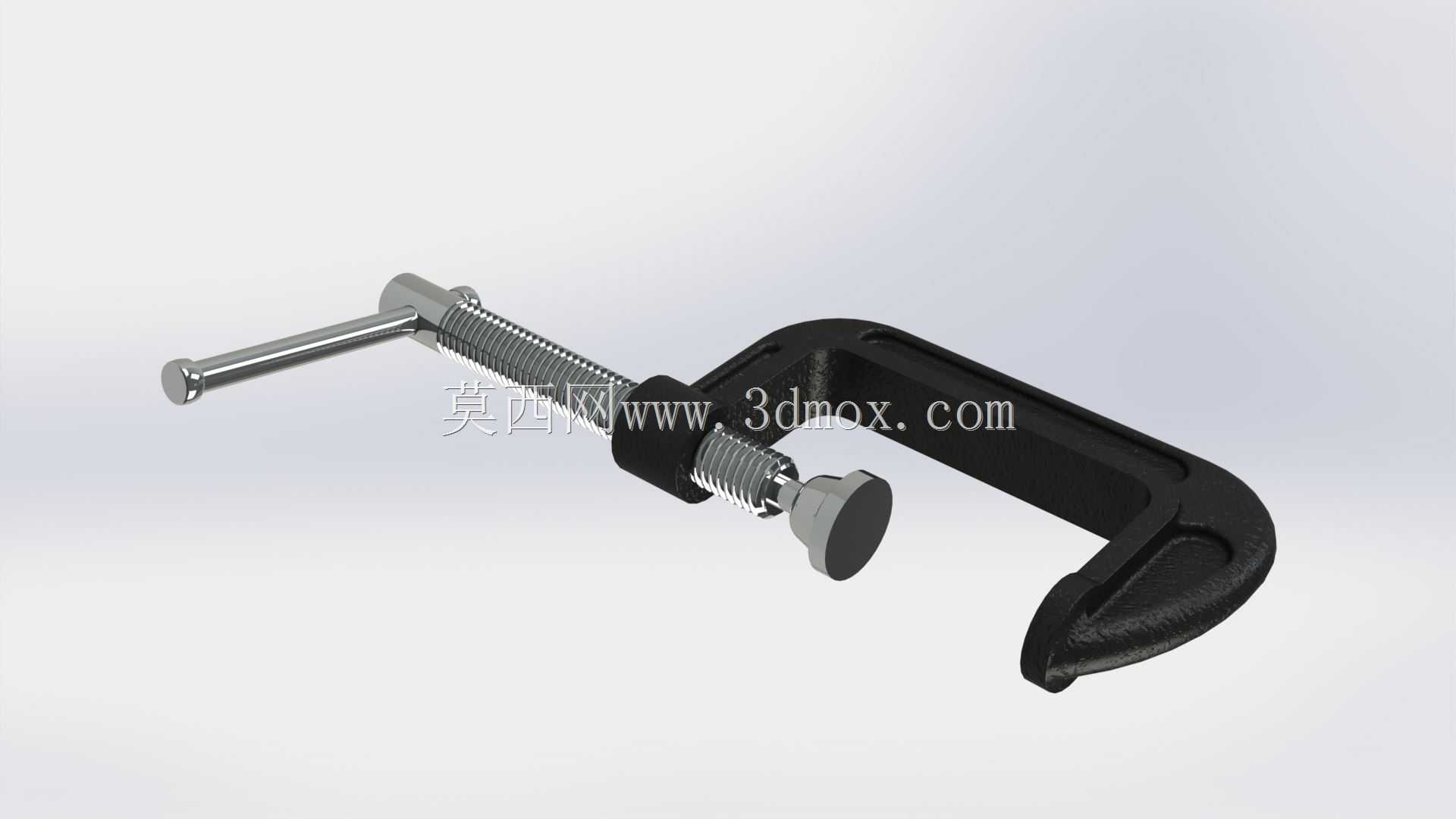

日常工装作业里，这类两英寸规格的G型夹是小空间夹持场景的高频工具，不管是车间里小件焊接的临时定位、木工拼版的边缘压合，还是维修场景里小零件的粘接固定，都能看到它的身影。和大尺寸重型G夹不同，两英寸的开口行程刚好适配厚度在50毫米以内的工件夹持，整体结构紧凑，不会在狭窄操作空间里出现干涉，单手就能完成开合与锁紧操作，便携性和操作灵活性都更适配零散的小工件装夹需求。从结构设计逻辑来看，整个夹身采用C型一体式框架，框架截面做了渐变加厚处理，靠近夹持受力端的位置壁厚更大，螺杆旋合的螺纹座部分和框架一体成型，避免了分体式结构在大夹紧力下出现焊缝开裂或者连接松动的问题。夹持端的压块做了可转动设计，和螺杆端部采用球面配合，夹紧过程中压块可以自适应贴合工件表面，不会因为螺杆转动带动压块摩擦工件表面造成划伤，同时也能保证在工件表面存在微小角度偏差时，压合面依然能保持完整接触，避免局部应力集中夹伤工件或者出现夹持打滑。螺杆部分采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率适中，夹紧后的自锁性能更好，不会因为作业过程中的振动出现螺杆回退、夹持力下降的问题，螺杆末端的摇把采用弯折式设计，不需要额外配套加力杆，手动旋转就能输出足够的夹紧力，摇把表面做了滚花处理，手上沾有少量油污时也能稳定施力不会打滑。从安装边界来看，整个夹具的C型框架喉深为两英寸对应的标准尺寸，也就是夹持点到框架背部的距离约50毫米，这个尺寸刚好覆盖日常小件夹持的深度需求，不会因为喉深过大造成夹身不必要的重量增加，也不会因为喉深过浅无法夹持边缘带翻边的工件。夹身的两个夹持端面都做了平整处理，没有凸起的毛刺或者加工残留，平放在工作台面上时可以保持稳定，不会出现晃动，不需要额外固定就能直接使用。在实际应用中，这类小尺寸G夹常被用来配合台虎钳做辅助定位，当台虎钳夹持长工件时，用G夹在工件悬空端做辅助压紧，避免加工过程中工件出现颤动；在粘接小零件时，用它提供持续稳定的压合力，保证粘接面完全贴合，不需要全程手扶等待胶层固化；在薄板钻孔作业时，也可以用它把薄板压紧在垫木上，防止钻孔时薄板随钻头转动出现位移，相比大型快速夹具，它不需要安装固定，随取随用，适配各种零散的临时装夹场景，是车间、维修工位、手工制作场景里不可或缺的基础工装工具。
