TO220封装功率半导体板载安装结构

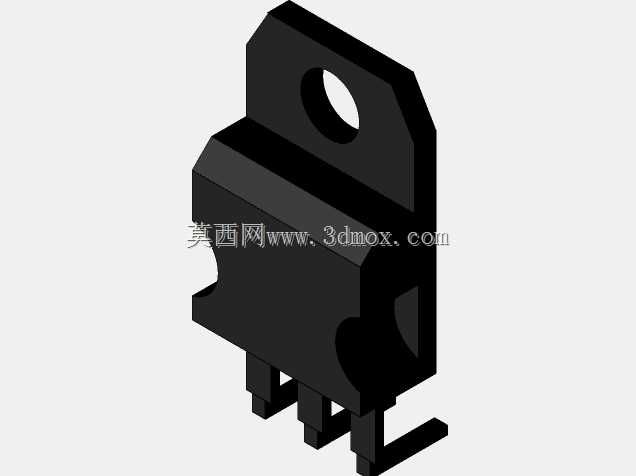

这款板载安装的功率半导体元件采用TO220标准封装结构，在工业控制板卡、消费类电源、电机驱动回路、小功率逆变模块中应用极为广泛，是中小功率电能变换回路里的核心承载器件，承担功率开关、整流、稳压等核心电能调控作用。从结构设计来看，封装主体采用塑封与金属散热片结合的形式，上部带安装孔的金属凸台是核心安装定位结构，设计时预留了标准螺丝安装位，可直接通过M3规格螺丝将器件固定在PCB板预留的安装位上，也可额外贴合铝制散热片拓展散热能力，安装孔中心到引脚末端的尺寸符合行业通用安装规范，能适配绝大多数通用PCB的焊盘与安装孔布局，不会出现安装干涉问题。引脚采用直插式排布，三个引脚的间距符合TO220封装的通用标准，引脚长度预留了常规波峰焊所需的插装余量，插装后引脚伸出PCB背面的长度可满足常规焊接工艺要求，无需额外剪脚即可适配批量焊接生产流程。设计时充分考虑了板上铺设的安装需求，器件主体与PCB板面的贴合间隙控制在合理范围，既避免塑封本体直接贴板导致焊接热量无法散出，也不会因间隙过大造成引脚受力弯折，影响焊接可靠性。上部的金属散热基座与内部芯片通过导热材料直接连接，在自然散热条件下可承载额定范围内的耗散功率，若应用在更高功率密度的回路中，可通过安装孔外接扩展散热片，进一步提升器件的载流能力。在实际选型应用中，这类封装的器件可覆盖几安到十几安的电流承载范围，耐压等级可适配从几十伏到上千伏的不同回路需求，板载安装时无需额外设计复杂的固定结构，仅靠引脚焊接与单颗螺丝固定即可达到足够的抗震强度，可适应工业场景下的振动工况，不会出现器件松脱、引脚脱焊的问题。建模过程中严格还原了封装的外形细节，包括塑封本体的脱模斜度、金属散热片的倒角、引脚的折弯角度与厚度，可直接用于PCB布局的干涉检查、结构装配仿真，也可用于整机产品的散热模拟分析，帮助设计人员在样机制作前就确认器件与周边结构件的间隙、散热路径是否合理，减少样机迭代次数。
