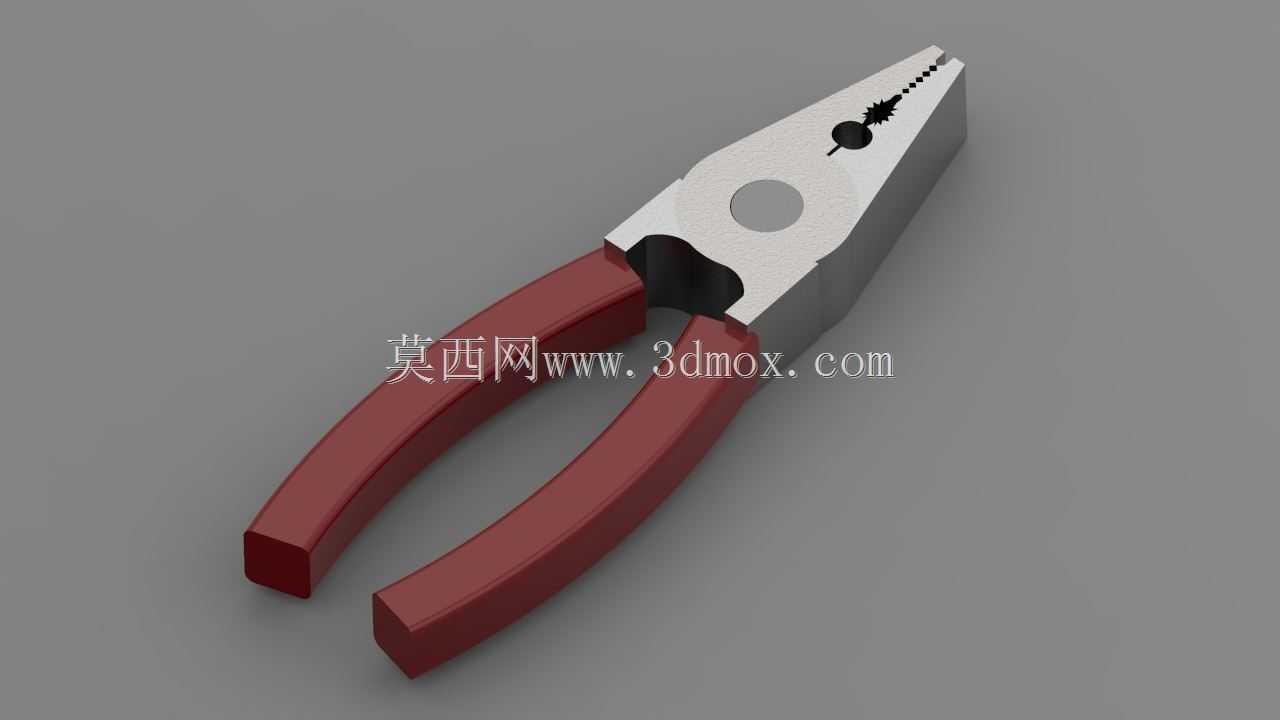

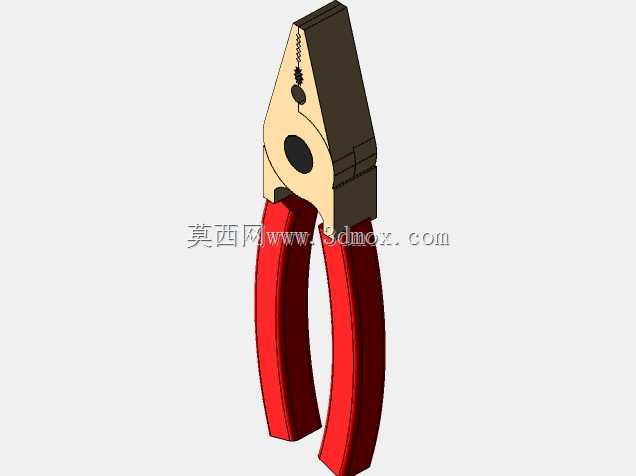

红柄尖嘴夹持钳工业级三维结构

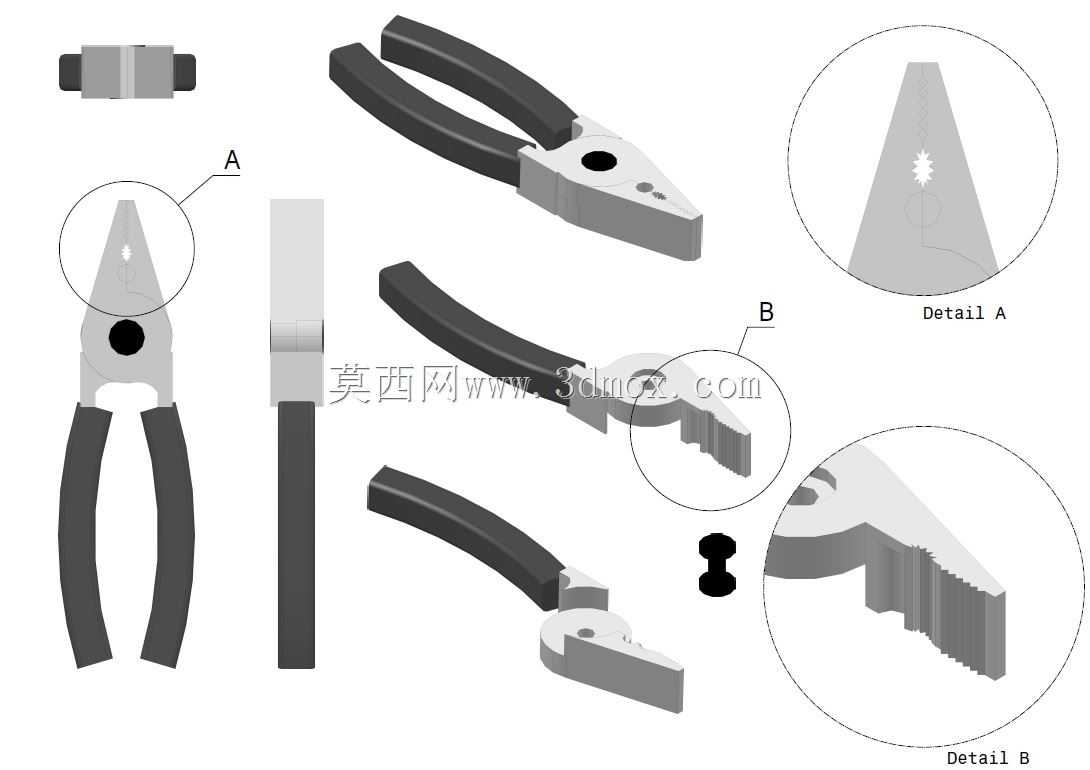

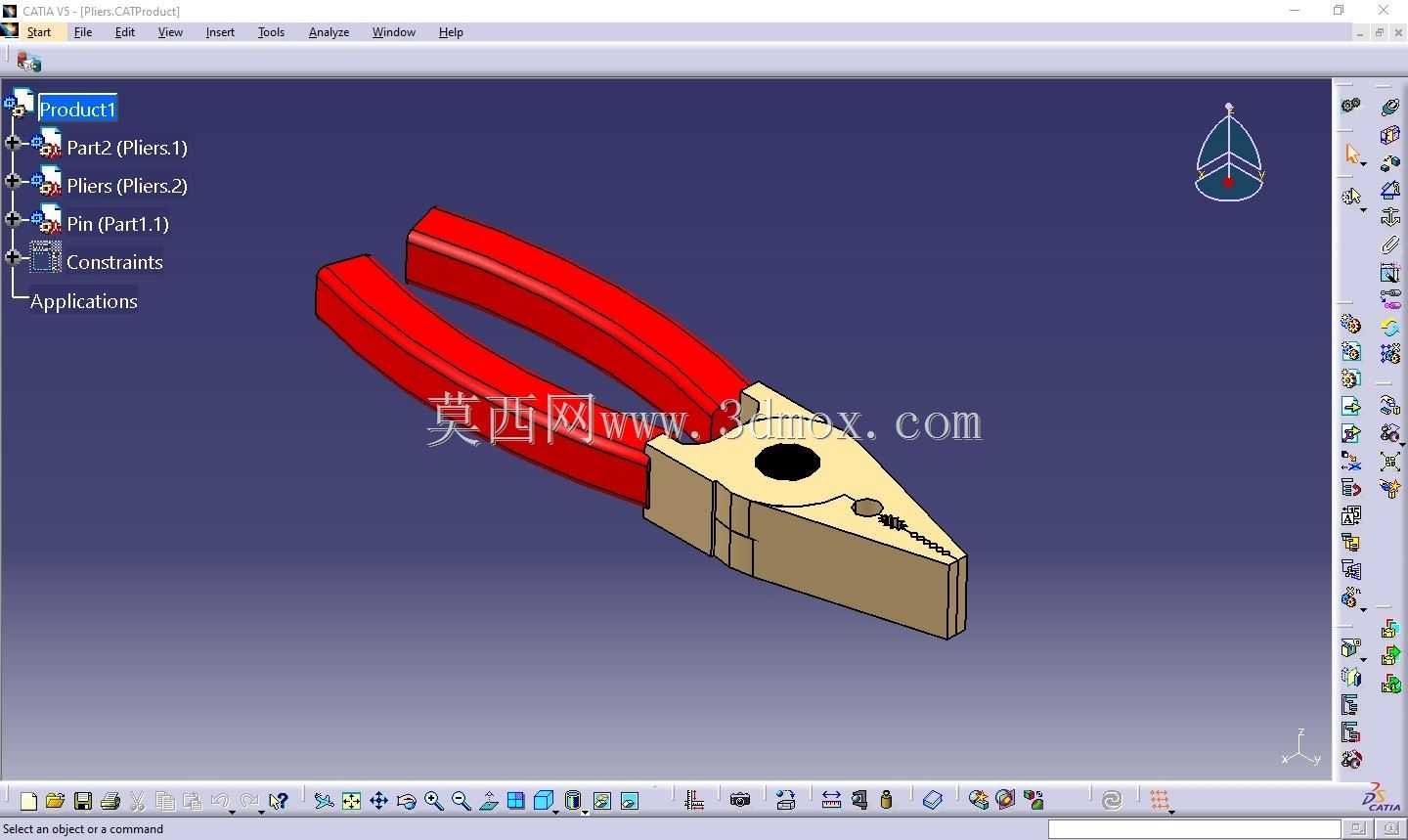

这款尖嘴钳的三维结构还原了手动夹持类工具的核心功能逻辑，在电子装配、线束加工、五金维修、狭小空间零件拆装等场景中，这类钳具是一线作业人员的标配工具，相比普通平口钳，尖嘴的锥形端头可以伸入深度15mm以上的狭窄缝隙内完成夹取、弯折、剪切作业，钳头前端的齿纹夹持面可以在0.2N·m的夹持力矩下不打滑，适配直径0.5mm到6mm的金属线材、小规格紧固件的操作需求。从结构设计逻辑来看，钳身采用两片式铆接铰接结构，铰接点的位置经过力学优化，力臂比设置为1:5.2，操作人员在手柄处施加100N的握力时，钳口位置可以输出超过500N的夹持力，足以剪切硬度HRC30以下的铜丝、铁丝以及常见的塑料扎带。钳头部分整合了三类功能区：最前端的平齿夹持面用于夹取细小零件，中部的圆形齿口用于夹持圆柱形杆件、螺母类零件，靠近铰接点的刃口区域经过局部淬火处理，硬度达到HRC48-52，可完成常规线材的剪切作业，刃口间隙控制在0.02mm以内，避免剪切软质线材时出现连丝、剪不断的问题。手柄部分采用符合人体工学的弧形弯柄设计，握持区域的截面为椭圆形，贴合手掌握持时的受力曲线，表面的包覆层厚度设置为3mm，既可以在施加较大握力时缓冲压强，避免手掌硌伤，也能在接触带电工件时提供基础的绝缘防护。整体外形尺寸控制在总长160mm，钳头最大张开角度45度，手柄最大握持间距75mm，适配绝大多数成年人的手掌尺寸，在工具收纳场景中，这个尺寸也可以放入常规的工具腰包、组合工具箱的预留槽位内，不会占用过多收纳空间。建模过程中对钳身的金属质感、手柄的包覆材质质感做了对应还原，铰接处的转动间隙、刃口的倒角细节都按照实物的加工公差做了还原，可用于工具类产品的展示动画、维修作业场景的仿真搭建、五金工具类产品的结构参考，也可作为手动工具类设计教学的演示案例，帮助结构设计新手理解杠杆类手动工具的力臂优化思路、功能区整合的设计逻辑，以及人机工程学在手持工具设计中的实际应用方式。
