发动机正时链轮链条传动结构设计

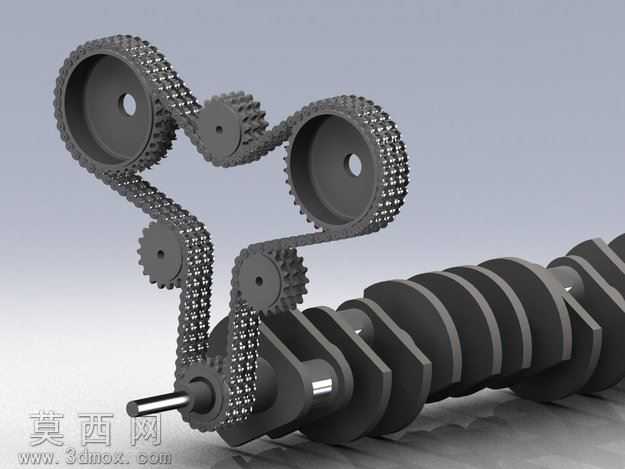

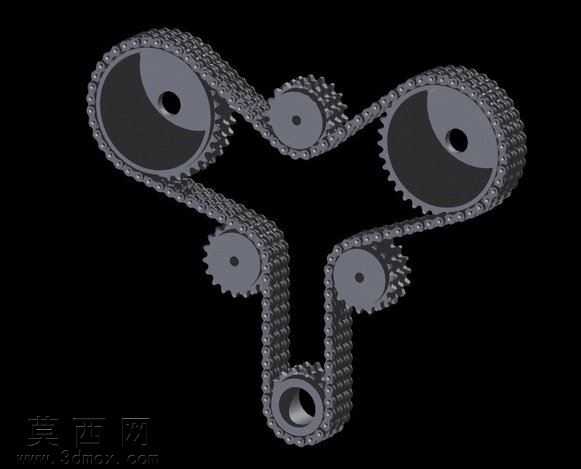

本作品为发动机配气机构正时传动系统的三维建模设计，整体围绕曲轴与凸轮轴的同步传动逻辑展开，采用滚子链条搭配多组链轮的传动方案，完整还原了内燃机正时系统的核心传动结构。建模过程中以SolidWorks为核心工具，首先依据内燃机正时传动的传动比要求，确定曲轴链轮、两组凸轮轴链轮以及各导向张紧链轮的分度圆直径、齿形参数，所有链轮齿形均按照标准滚子链链轮的齿廓规范进行参数化绘制，保证齿形与链条滚子的啮合间隙符合实际装配要求。链条部分采用逐节装配的建模方式，每一节链节都包含外链板、内链板、销轴、滚子四个独立零件，通过链节之间的铰接配合模拟真实链条的柔性传动特性，同时按照预设的传动路径完成链条绕接，确保链条与每一组链轮的啮合段完全贴合齿廓，无错位、干涉问题。材质渲染阶段，针对不同零件设置差异化材质属性：链轮主体采用调质钢材材质，赋予金属哑光灰的表面质感，齿面部分添加轻微的磨削纹理表现加工精度；链条各部件区分材质表现，链板采用冲压钢材的亮面金属质感，销轴与滚子部分添加轻微的耐磨涂层质感，整体渲染以黑色为背景，突出金属零件的轮廓与结构层次。结构设计上，除了核心的曲轴输入链轮、两组顶置凸轮轴链轮外，还设置了多组导向链轮与张紧链轮，分别布置在链条的回程段与松边位置，既可以引导链条按照预设路径排布，避免链条运行中出现跳齿、脱链问题，也能够通过张紧结构补偿链条长期运行产生的磨损伸长量，保证传动相位的精准度。设计思路上参考了经典直列四缸发动机的双顶置凸轮轴正时布局，通过链条传动保证曲轴与凸轮轴之间保持2:1的固定传动比，确保发动机进排气门的开闭时机与活塞运动行程完全匹配，整体模型完整还原了正时传动系统的装配关系与运动逻辑，可用于内燃机结构教学、正时系统原理演示以及相关传动结构的设计参考。
