星型径向活塞发动机装配结构三维设计

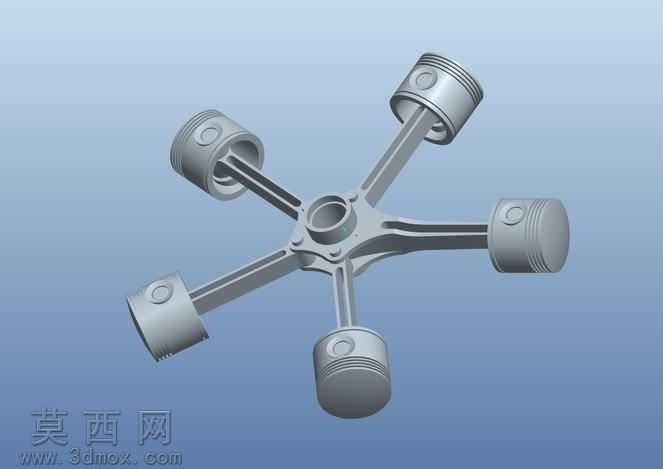

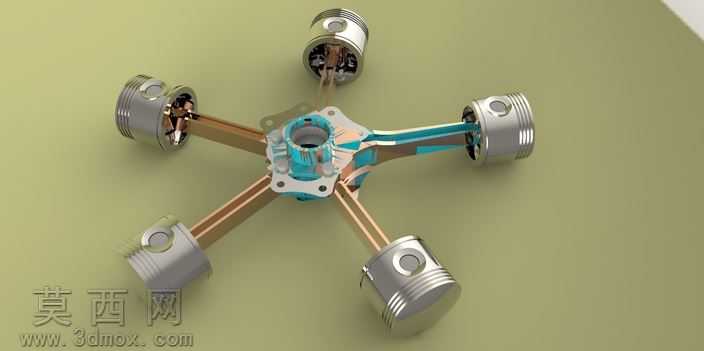

本作品为星型径向发动机的完整装配三维设计，采用周向均布的气缸布局形式，围绕中心曲轴腔体完成全部动力组件的排布设计，整体结构紧凑且动力输出特性均衡。建模过程中首先完成中心曲轴安装基座的结构搭建，精准定位各气缸的安装角度与连接接口，保证每一组活塞连杆组件的运动行程完全一致，避免出现运动干涉问题。活塞部分还原了真实内燃机活塞的结构细节，包含活塞环槽、活塞销安装位的特征设计，活塞表面做了金属磨砂质感的材质处理，还原铸铝活塞的真实视觉效果；连杆部分采用差异化材质区分，杆身做金属抛光质感处理，轴瓦连接位置做了高亮金属材质表现，清晰区分不同部件的功能区域。中心曲轴腔体部分做了半剖视角的结构展示，能够直观看到内部曲轴与各连杆的连接配合关系，腔体外壳做了金属漆面与连接螺栓的细节刻画，还原真实发动机的装配连接特征。气缸部分采用周向放射状排布，共设置六组独立气缸单元，每个气缸都还原了缸套、散热鳍片的细节结构，气缸内壁做了光滑金属材质处理，与活塞的配合间隙做了精准的参数设定，保证虚拟装配状态下的结构合理性。渲染阶段采用柔和的漫反射光源设置，避免金属部件出现过强的反光遮挡结构细节，背景采用低饱和度的纯色背景，突出发动机装配体本身的结构特征。设计过程中重点考量了星型发动机的结构特性，即所有活塞连杆共同连接至同一中心曲轴，通过周向排布的气缸实现更短的动力输出路径，同时保证整体结构的重量分布均衡，建模时对每一个连接副的配合关系都做了校验，确保各部件在装配状态下无错位、无穿模问题，完整还原星型径向发动机的经典机械结构特征，清晰展现这类特殊布局动力装置的组成逻辑与装配关系。
