制药行业冲孔泡罩冲压加工工装

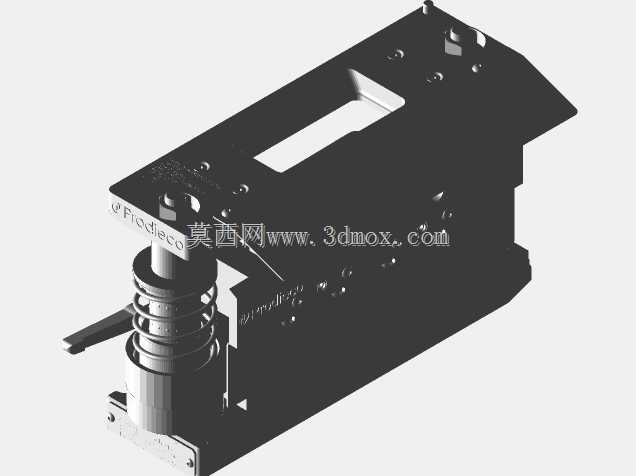

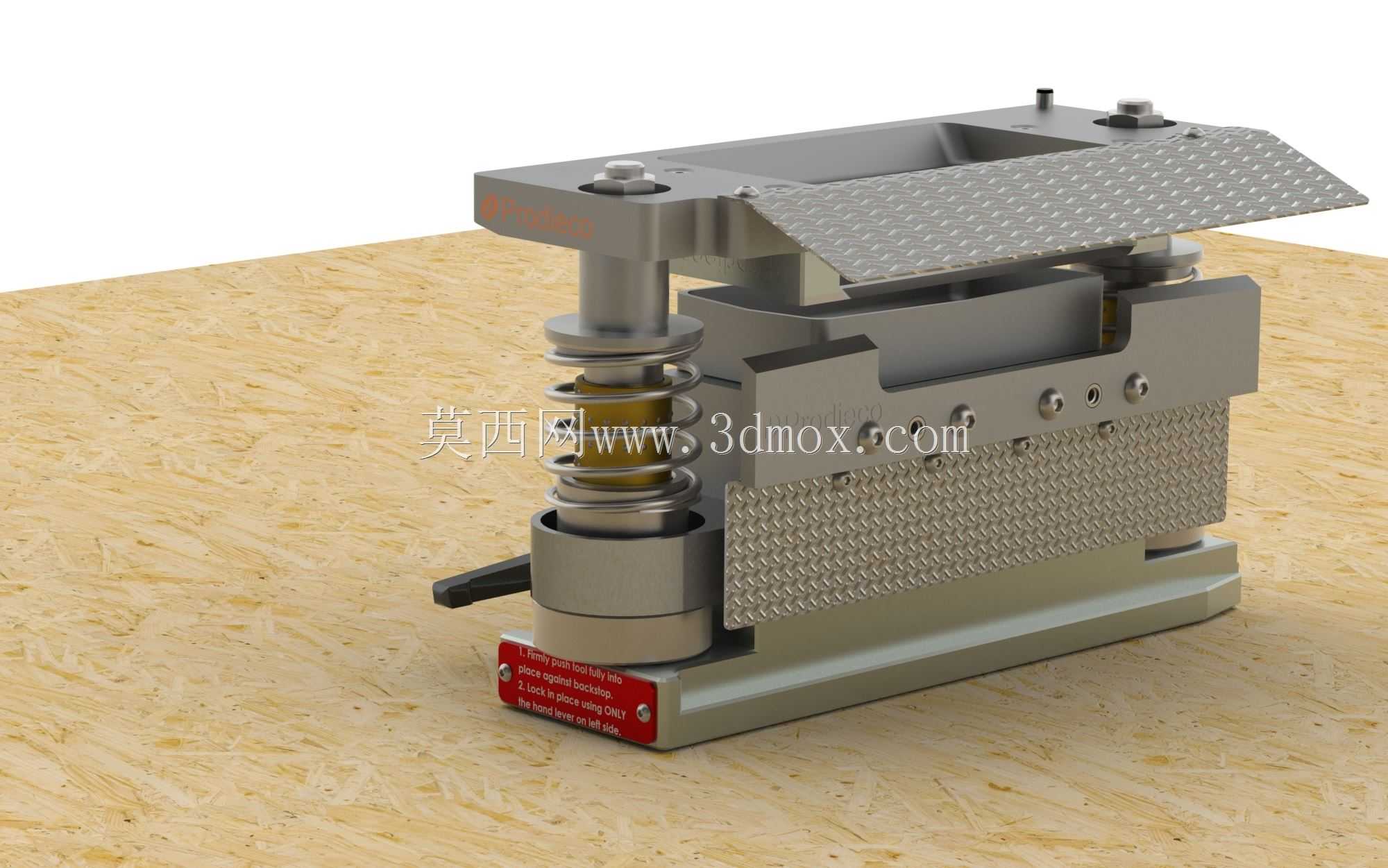

该套冲孔泡罩加工工装，主要应用于制药行业泡罩包装工序的后端成型裁切环节，适配铝塑、铝铝泡罩包装线的在线或离线冲切工位，可完成泡罩板的定位、冲孔、裁切、成型出料的整套动作，替代传统单工序冲裁的零散工装布局，缩减工位间的工件转运间隙，提升泡罩包装成品的加工一致性。从结构设计来看，整套工装采用上下模分体式布局，下模设置带防滑纹理的定位承托平台，平台表面的菱形滚花纹理可避免泡罩板材送进过程中出现滑移偏移，承托平台对应泡罩型腔位置预留避让槽，防止冲切过程中压损已封装完成的药板泡罩；上模集成弹性压料组件与冲切刀组，弹性压料结构采用矩形截面弹簧提供预压力，在冲头接触板材前先完成料带压紧，避免冲切瞬间料带翘曲导致的切口毛边、冲切位置偏移问题。导向结构采用双导柱配合无油润滑导套，导柱布置于工装主体两侧，冲切过程中上下模的合模同轴度可控制在0.02mm以内，保证冲切刃口的均匀受力，延长刀组使用寿命。工装的驱动端适配常规压力机的滑块安装接口，上模座预留标准T型槽安装位，下模座设置对应位置的U型调节槽，可根据生产线的安装台面尺寸调整固定位置，安装边界可适配台面宽度300mm至500mm的常规泡罩包装配套设备，无需对现有生产线台面进行额外改造即可完成换装。操作侧设置快拆式锁紧手柄，可在更换不同规格泡罩冲切刀组时快速完成模腔位置调整，无需整体拆卸工装主体，缩短换型调试时间。冲切工位旁集成的废料导流结构，可将冲切产生的边角料沿预设斜面导出至设备侧边的废料收集槽，避免废料堆积在模腔内部影响后续冲切精度。整套工装的受力框架采用高刚性铸铁材质，经时效处理消除内应力，长期满负荷冲切作业下不会出现框架形变导致的精度衰减，冲切频率可适配每分钟60至120次的生产线节拍，满足中高速泡罩包装线的加工需求。定位组件采用可调式侧挡规，可适配宽度120mm至260mm的不同规格泡罩料带，挡规位置设置刻度标识，调试时可直接参照刻度快速定位，减少反复试切的材料损耗。
