齿轮拼接心形机械传动结构设计

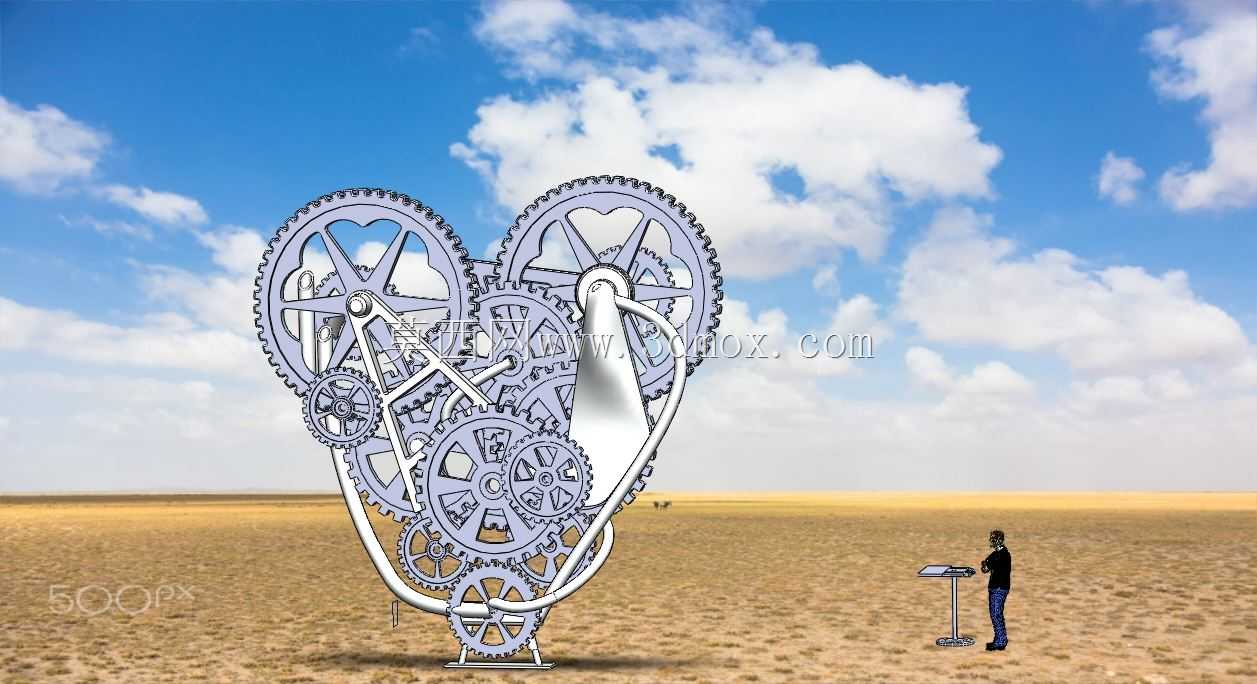

这套以齿轮啮合为核心搭建的心形传动结构，最初的设计切入点是将机械传动的刚性逻辑与具象化的形态表达结合，打破常规传动部件仅服务于设备动力传输的单一属性。从实际应用场景来看，这类结构既可以作为工业科普展项的动态演示单元，放置在科技馆、机械主题展厅中，通过手摇驱动的方式让参观者直观理解齿轮传动的速比匹配、啮合间隙调整等基础原理，也能作为创意机械装置的核心动力骨架，适配文创展示、商业美陈领域的动态装置需求，甚至可以经过尺寸缩放后，作为机械主题的工艺摆件核心结构。

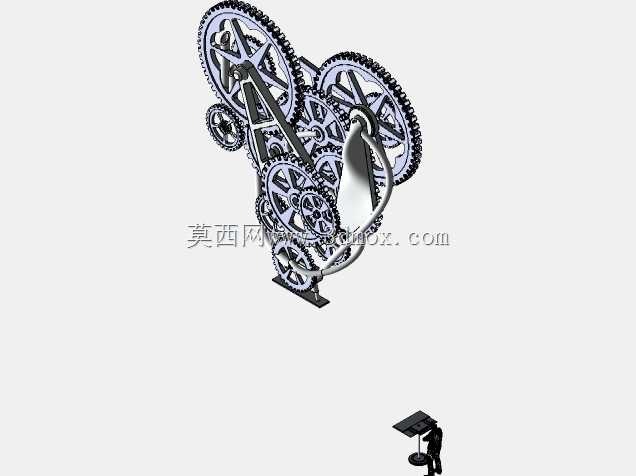

在功能特性层面，整个结构完全依靠不同模数、不同齿数的圆柱齿轮依次啮合传递动力，没有额外的皮带、链条等传动副，所有齿轮的安装轴都固定在心形轮廓的白色支撑骨架上，骨架采用等径圆管弯折成型，既承担了所有转轴的定位支撑作用，也勾勒出完整的心形外边界。设计过程中首先确定了心形轮廓的整体边界尺寸，再根据轮廓的曲线走向排布不同直径的齿轮，确保每一组相邻齿轮的中心距刚好匹配两个齿轮的分度圆半径之和，避免出现啮合过紧导致的卡滞，或是啮合间隙过大出现的传动回差。排布齿轮时特意调整了部分齿轮的齿数比，让整个结构在手动输入较低转速的情况下，不同位置的齿轮能呈现出差异化的转动速率，增强动态展示时的视觉层次感。

安装边界方面，整个结构的所有转动部件都不超出支撑骨架勾勒的心形外轮廓，底部预留了统一的安装固定位，可以直接适配展台的预埋安装孔，或是搭配小型手摇驱动组件、微型减速电机实现自动运转。结构中所有齿轮的齿形都采用标准渐开线齿形，加工时可以直接选用通用齿轮加工刀具完成铣齿工序，不需要定制特殊成型刀具，支撑骨架的弯折路径也提前做了工艺避让，所有弯折位置的曲率半径都满足圆管冷弯的最小工艺要求，不需要额外的热加工处理，降低了实物打样的加工难度。实际装配时只需要按照定位孔依次压入齿轮转轴，调整好每一组齿轮的啮合侧隙，就可以实现顺畅的动力传递，不需要额外的张紧结构，后期维护也只需要定期在齿轮啮合面涂抹润滑脂即可，长期运转的稳定性有充足保障。
