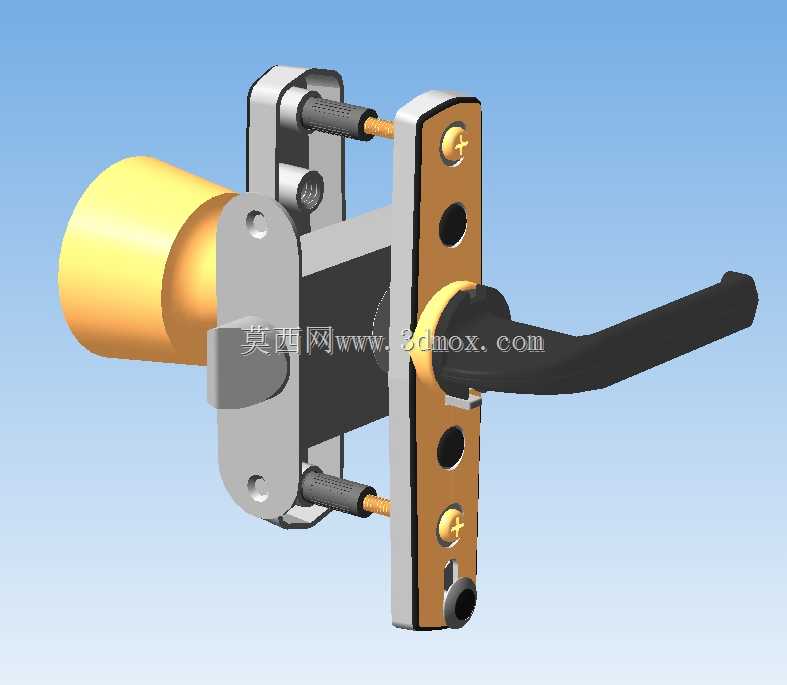

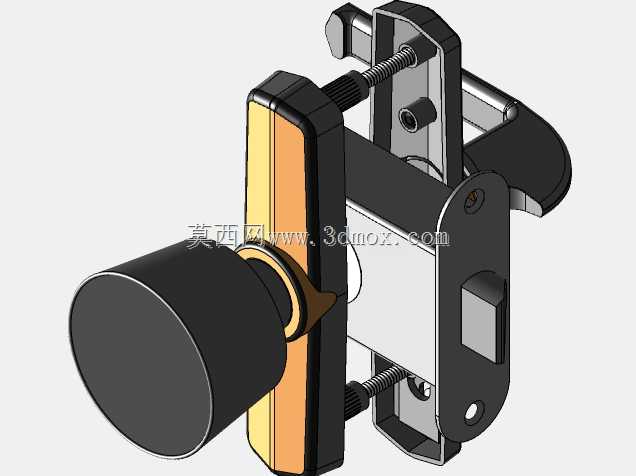

室内门带锁芯执手锁具结构设计

日常民用与商用空间的室内门扇启闭场景中，带锁孔的门把手是兼顾启闭操作与空间隐私管控的核心五金部件，这套结构的设计需要同时匹配门扇安装、操作手感、锁闭可靠性三类核心需求，不能只做外观造型的堆叠。从实际安装边界来看，这套锁具适配常规厚度40-50mm的室内木质或复合门扇，侧边锁体衬板宽度适配国标门扇侧边开槽尺寸，安装时不需要对门扇做额外的非标扩孔处理，两端的固定螺柱长度可根据门扇实际厚度做小幅调整，适配现场安装的公差余量，避免出现安装后锁体晃动、执手偏斜的问题。功能设计上，外侧执手集成锁孔结构，可通过配套钥匙实现外侧锁闭，内侧可通过旋钮或按压结构实现反锁，满足卧室、办公室等空间的隐私管控需求，执手与锁体的传动结构做了限位设计，转动角度控制在45度范围内即可完成锁舌的完全伸缩，避免过度转动造成内部传动件的磨损，日常启闭操作的施力方向符合人手握持的自然角度，握持段做了圆弧过渡处理，没有尖锐棱角，长时间操作也不会出现硌手的问题。设计思路上，这套结构把锁体传动、执手固定、衬板定位三个模块做了拆分设计，锁体外壳采用冲压成型的金属结构，保证内部传动件的安装定位精度，执手与转轴的连接部位做了防松结构，避免长期使用后出现执手下垂松动的问题，衬板上的固定孔位做了沉头设计，安装后螺丝头不会突出衬板表面，保证门扇侧边的平整度，不会出现开关门时衬板刮蹭门框密封条的问题。从应用适配性来看，这套结构可以直接替换同规格的常规室内门锁，不需要改动原有门扇的开孔尺寸，维修更换时的操作门槛较低，内部传动件的受力部位做了加厚处理，可承受日常频繁启闭的载荷，不会出现短期使用后锁舌卡滞、执手空转的问题，锁舌的伸缩端面做了圆弧导角，关门时即使锁舌处于伸出状态，也能顺着门框导向片的斜面顺利滑入锁扣盒，避免出现硬碰撞造成的锁体变形。
