蜂窝镂空六角管状结构件设计

　　这类蜂窝镂空六角管在轻量化结构设计场景中应用十分广泛，从航空航天领域的轻量化支撑构件，到民用设备里的通风导流、减重承载部件，都能见到这类结构的身影。不同于常规实心管材或者普通冲孔管，这种结构在保证径向承载能力的同时，能大幅降低构件自身重量，通透的蜂窝孔隙还能满足流体穿过、介质流通的需求，在需要兼顾减重、透流、承载的工况下优势突出。

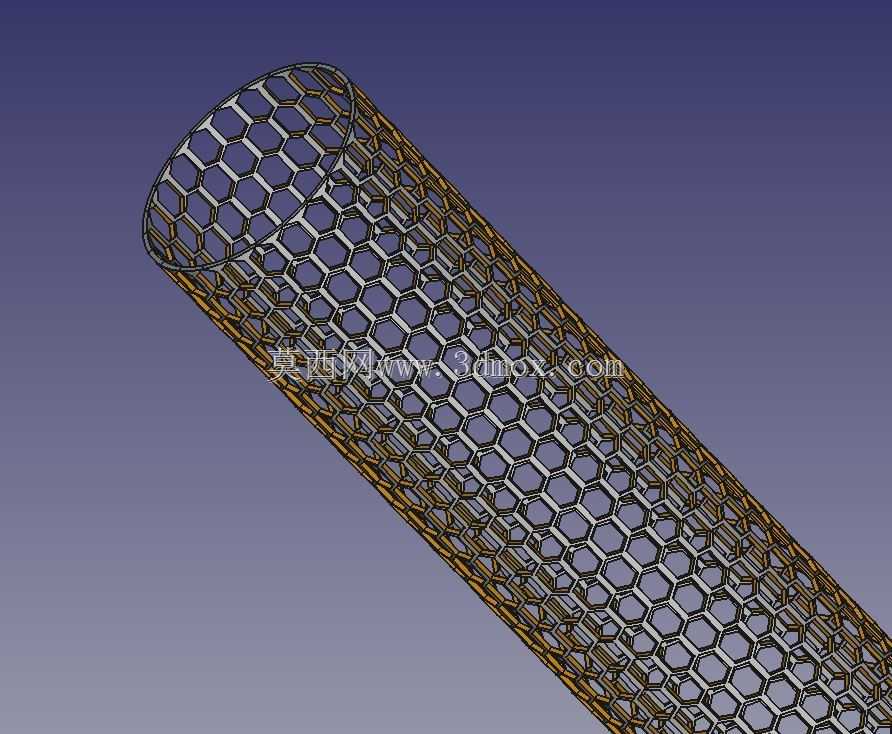

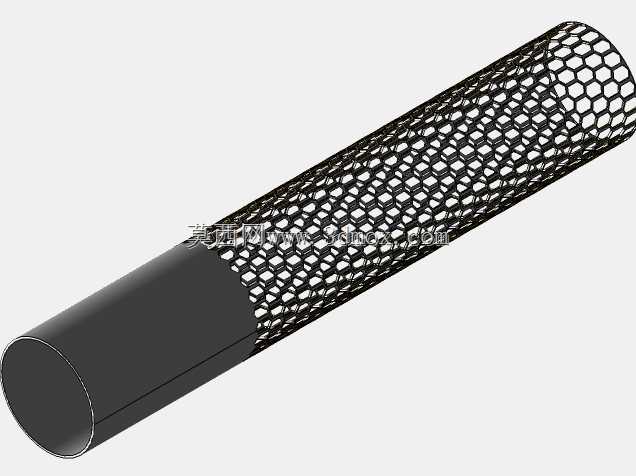

　　设计这类结构时，核心思路是依托正六边形蜂窝的力学特性，正六边形网格在受径向压力时能将外力均匀分散到每一条筋位上，相比方形、三角形网格，同等筋宽、同等孔隙率下的抗形变能力更优，应力集中系数更低。建模过程中先确定基础管体的内外径参数，匹配安装场景的通径需求与外围装配边界，再沿管体周向、轴向排布等尺寸的正六边形单元，通过布尔运算切除蜂窝孔隙部分，过程中需要注意管体两端保留一定宽度的实心环边，避免端部蜂窝结构在装配压装时出现筋位崩裂的问题，同时要保证所有蜂窝筋位的宽度均匀一致，避免局部筋位过窄导致强度不足，或是局部过厚造成重量冗余。

　　实际应用中，这类结构可以作为流体设备中的导流整流内芯，均匀打散通过管内的介质流态，减少紊流产生的振动与噪音；也可以作为轻量化设备的支撑骨架，外覆蒙皮后作为轻质承载构件使用，在轻量化输送设备、特种通风管路、降噪消音组件中都能适配。安装时需要注意，这类镂空管的装配夹持位要优先选择两端的实心环边区域，避免直接夹持蜂窝镂空段造成筋位变形，若需要对接其他管路构件，可在两端实心边处加工焊接坡口或是法兰连接位，保证连接密封性与结构强度。结构的孔隙率可以根据实际工况调整，需要更高透流率时可适当放大六边形单元尺寸、收窄筋宽，需要更高承载能力时则反向调整参数，平衡性能与重量的关系。
