带弹簧补偿结构的4英寸重型喉箍设计

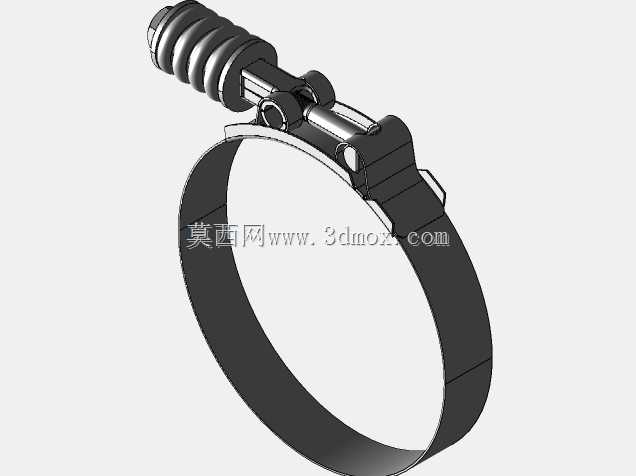

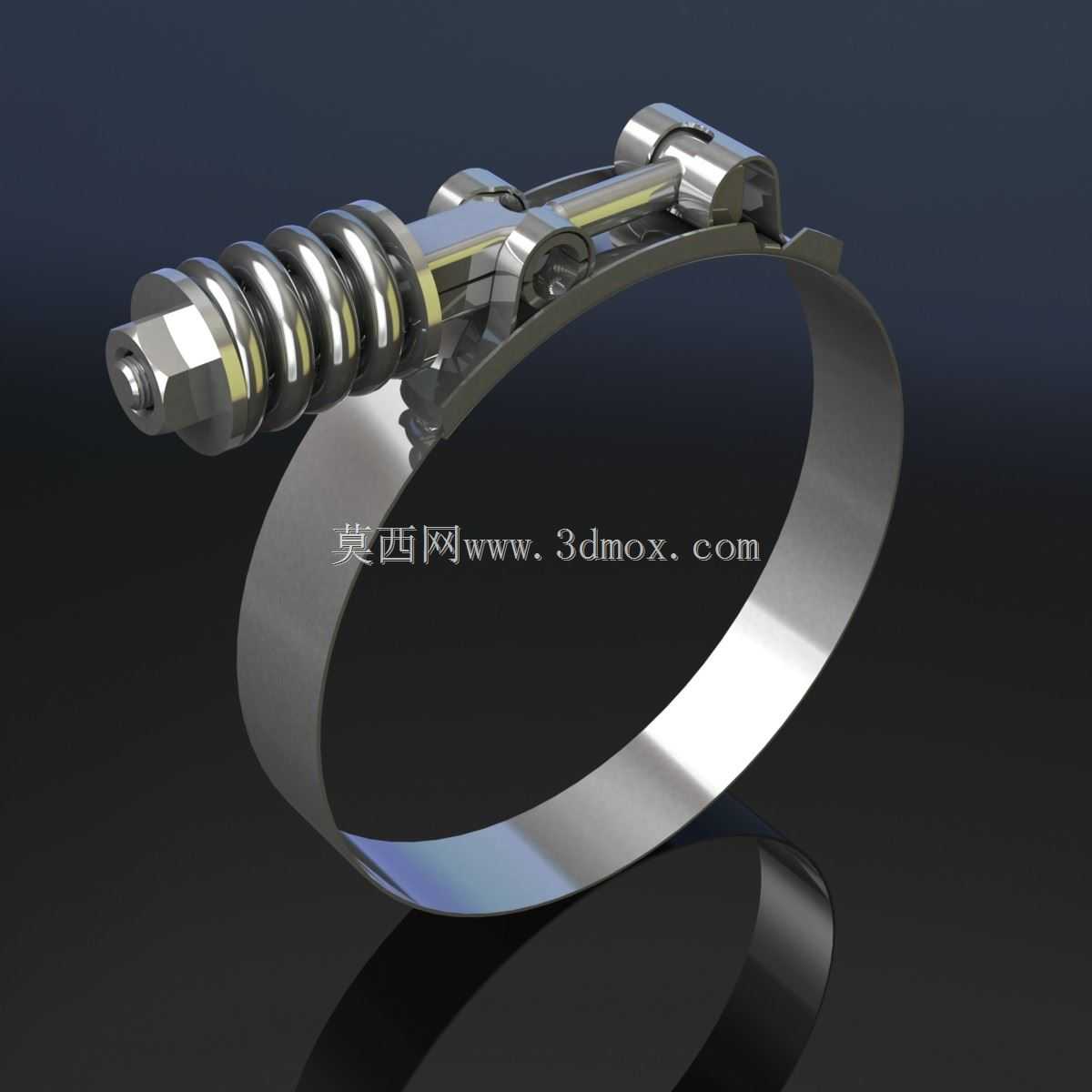

这款4英寸规格的带弹簧补偿喉箍，主要应用在大口径流体输送管路的紧固密封场景，常见于商用车冷却系统、工业给排水管路、大型通风除尘管道的接口锁紧环节，区别于普通无补偿结构的喉箍，其自带的圆柱螺旋压缩弹簧结构能够在管路受温度变化产生热胀冷缩、设备运行带来持续振动、密封橡胶圈长期使用出现蠕变压缩的工况下，自动补偿箍带的锁紧张力，避免接口出现松脱渗漏的问题。从结构设计逻辑来看，整体采用开式环形箍带搭配T型螺栓锁紧的结构形式，箍带选用带连续冲压齿槽的不锈钢带材卷制，齿槽与螺栓下方的卡位结构啮合，能够实现大范围内的直径调节，适配4英寸公称通径对应的管路外径公差范围，安装时不需要完全拆卸螺栓，只需拧松螺母将箍带套入管路接口对位后，逐步拧紧螺母即可完成锁紧，相比传统的双螺栓抱箍，安装效率提升40%以上。设计时重点考虑了安装边界的适配性，箍带的宽度、弹簧的预压缩量都经过受力校核：当锁紧螺母拧至额定扭矩时，弹簧处于预压状态，此时箍带对管壁的压紧力刚好达到橡胶密封圈的额定密封比压，不会出现过压导致密封圈被挤切损坏的问题；当管路受冷收缩直径减小时，弹簧会自动伸长推动锁紧座维持箍带的张紧力，当管路受热膨胀直径增大时，弹簧会被进一步压缩，避免箍带被过度拉伸出现塑性变形甚至断裂。锁紧端的螺栓头部采用六角带防滑纹的设计，既可以用普通开口扳手、套筒扳手操作，也适配电动拧紧工具的批头，适合流水线批量装配作业。箍带的边缘做了圆角钝化处理，安装过程中不会割伤操作人员的手套，也不会划伤管路外壁的防腐涂层。弹簧的两端都做了并圈磨平处理，保证与锁紧座、螺母端面的完全贴合，避免锁紧过程中弹簧出现偏载歪斜，导致补偿力分布不均的问题。在实际选型应用中，这类带补偿结构的喉箍尤其适合存在温度交变、持续振动的管路场景，比如工程机械的液压系统回油管路、柴油发动机的进气中冷管路、户外露天铺设的给排水管路，能够大幅降低后期运维的紧固频次，减少管路渗漏的故障概率。建模过程中对箍带的弯曲成型半径、弹簧的旋绕比、螺栓的螺纹啮合长度都做了参数化处理，可根据不同的管路通径快速调整参数生成对应规格的模型，方便设计人员直接调用到整机装配体中做管路布局的干涉检查，提前验证安装空间是否足够，避免生产装配阶段出现箍带与周边零部件干涉无法锁紧的问题。
