手动式鲜果榨汁提取设备结构设计

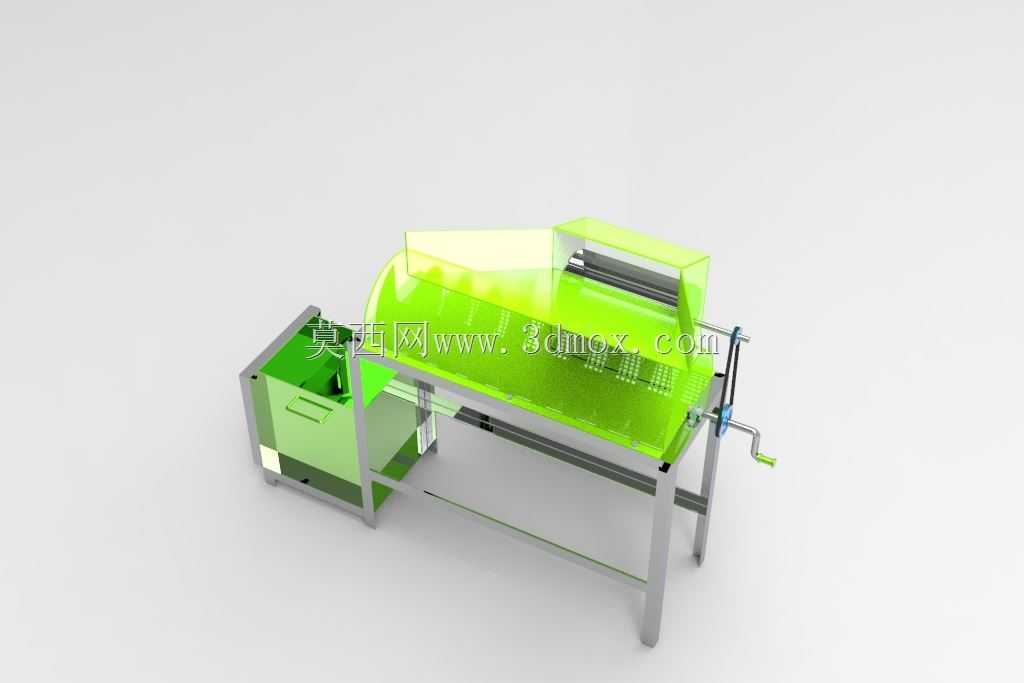

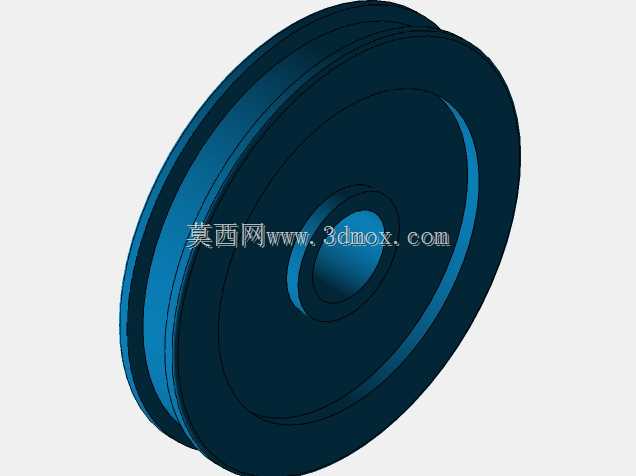

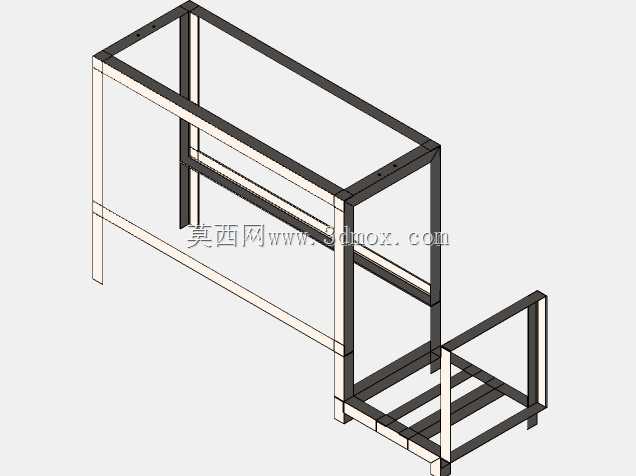

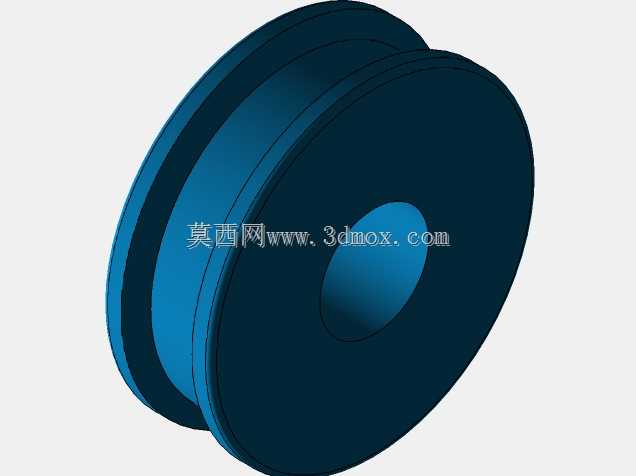

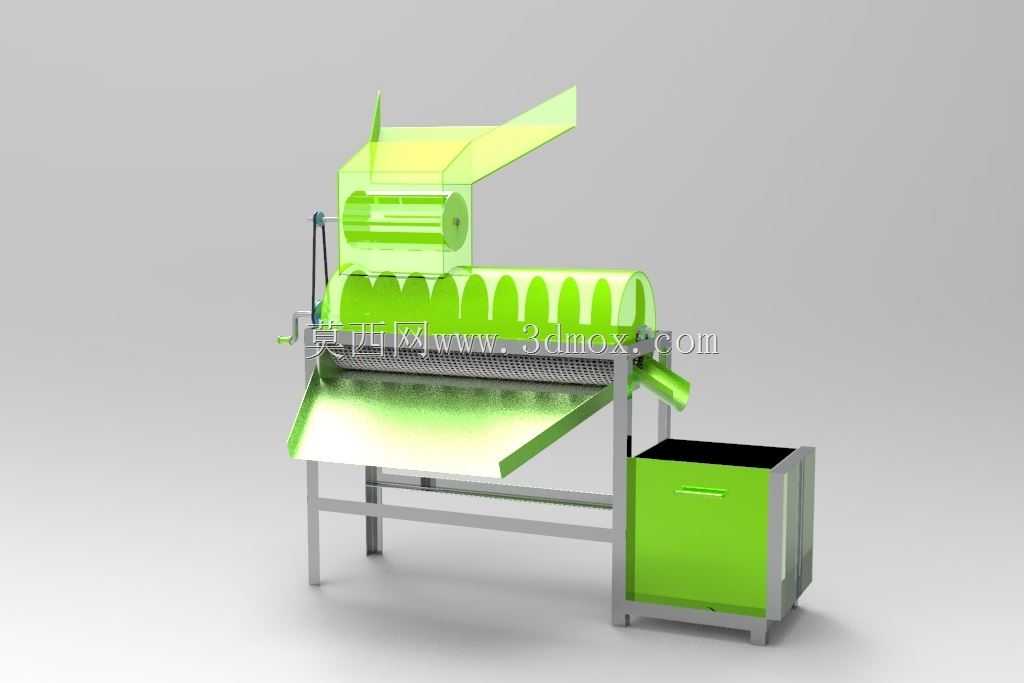

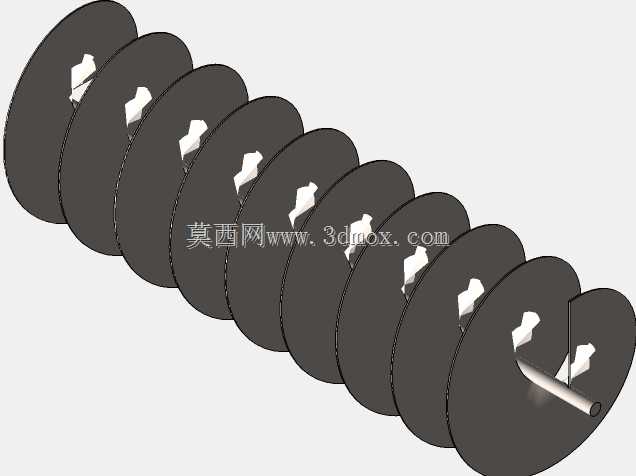

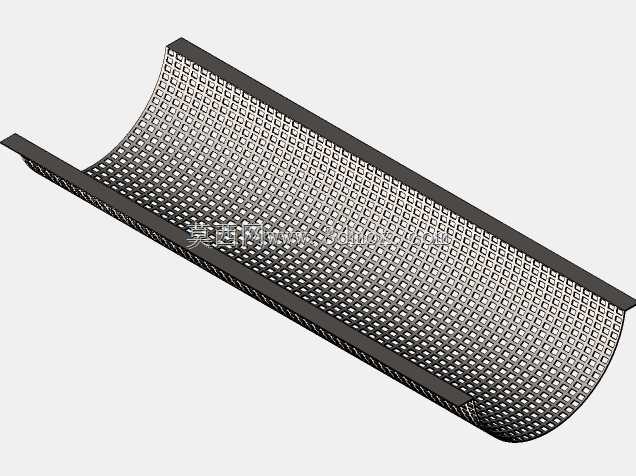

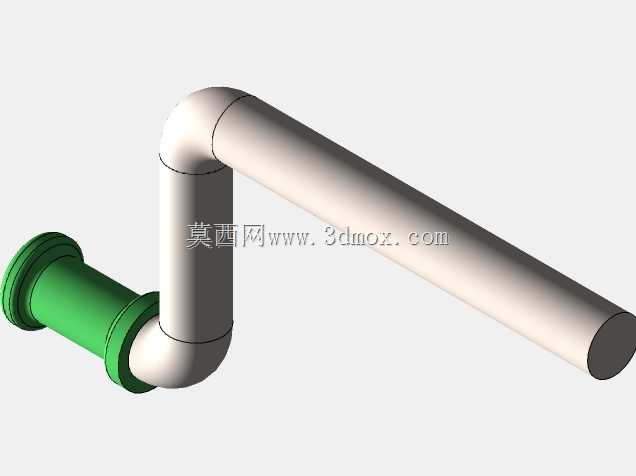

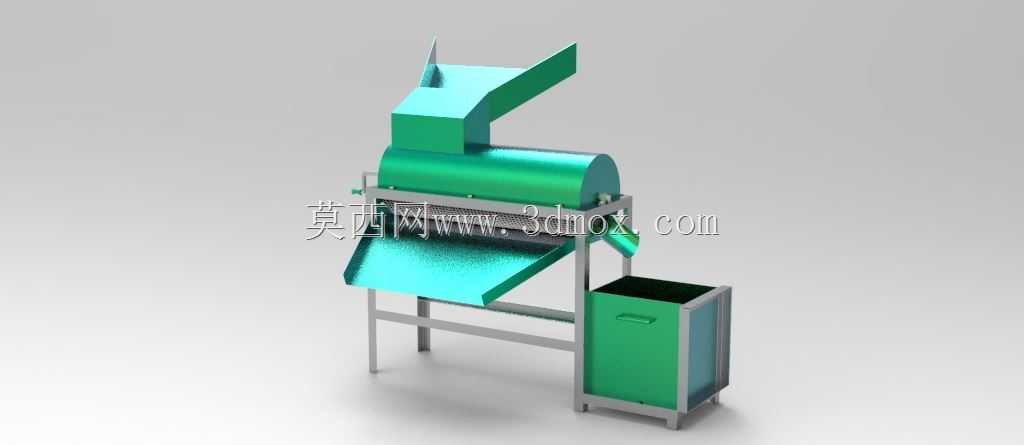

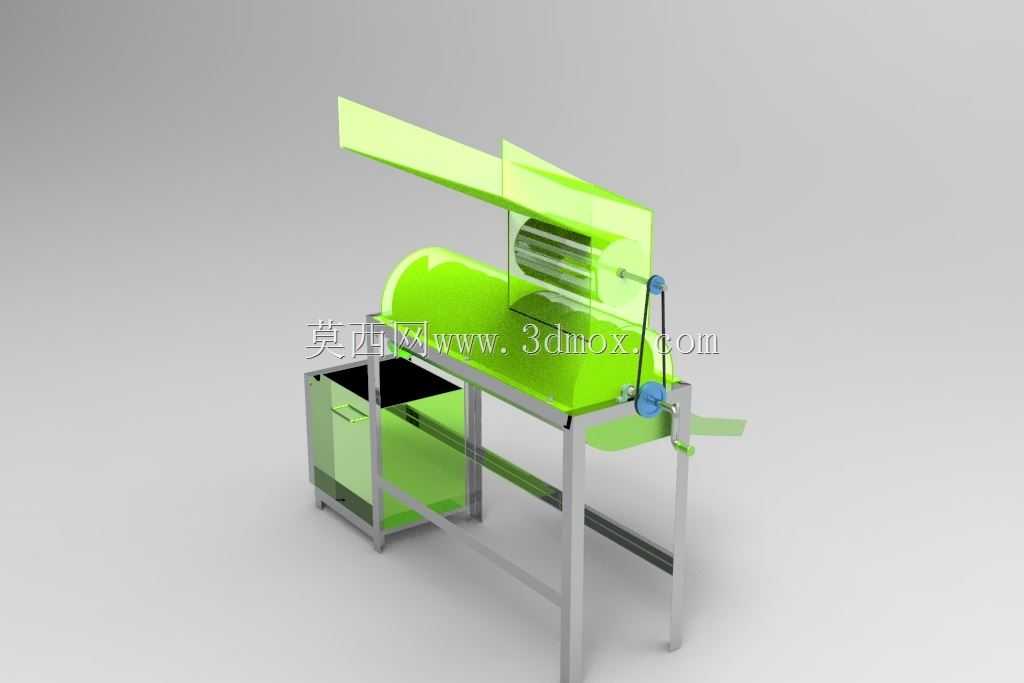

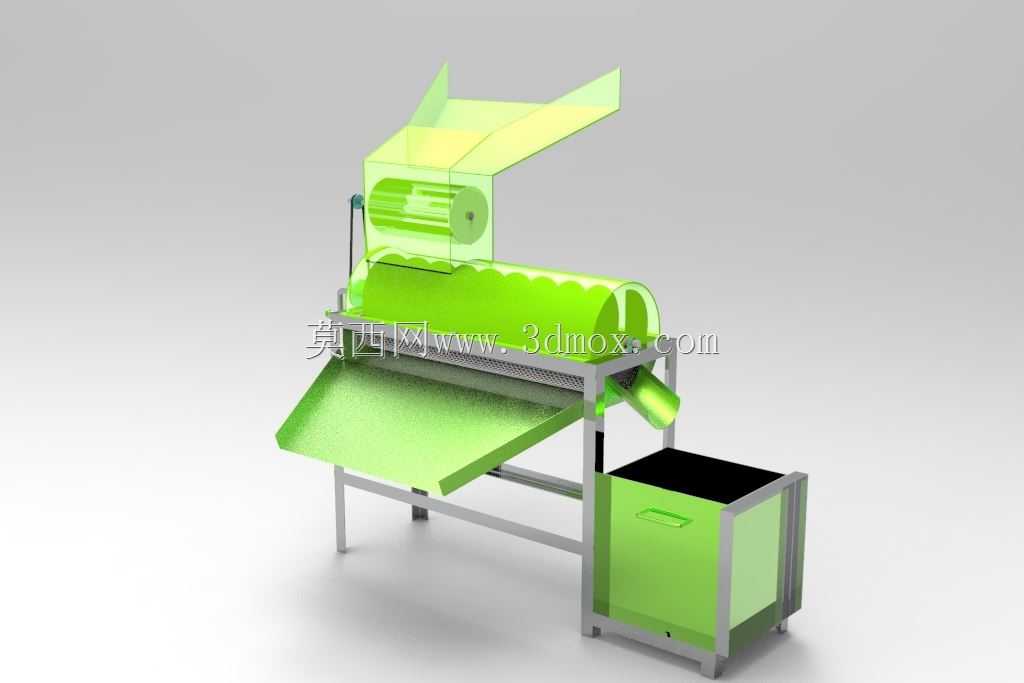

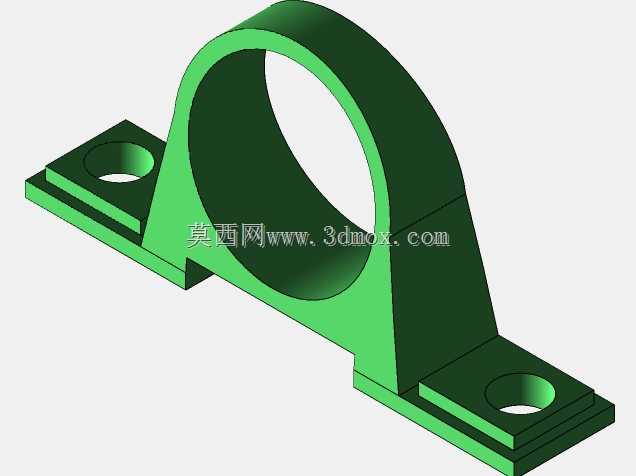

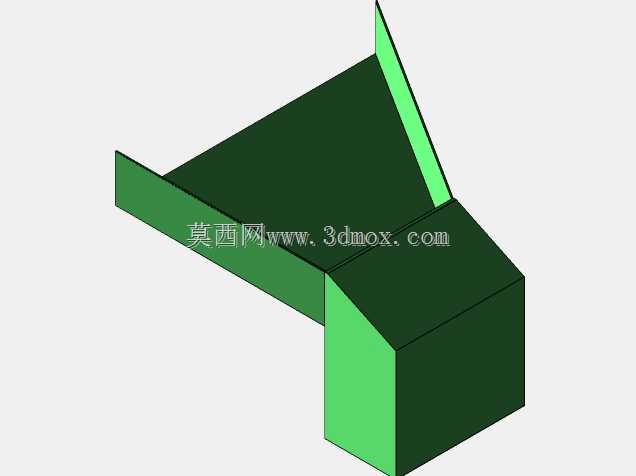

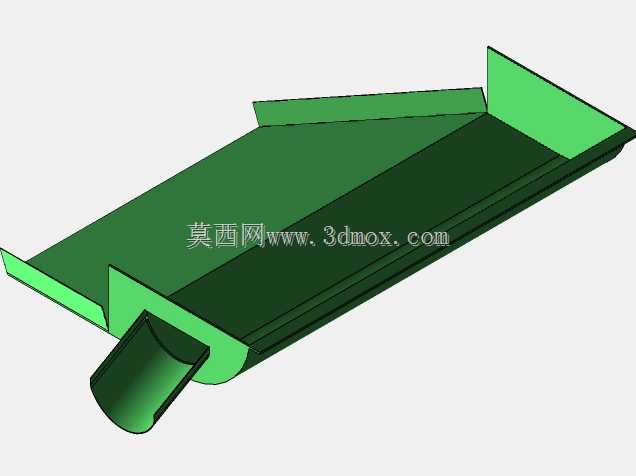

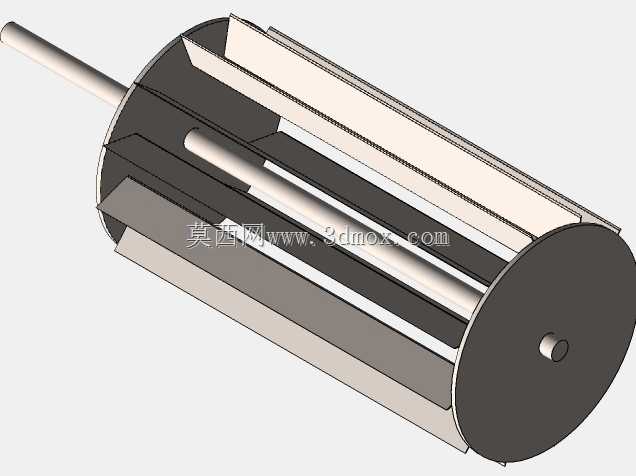

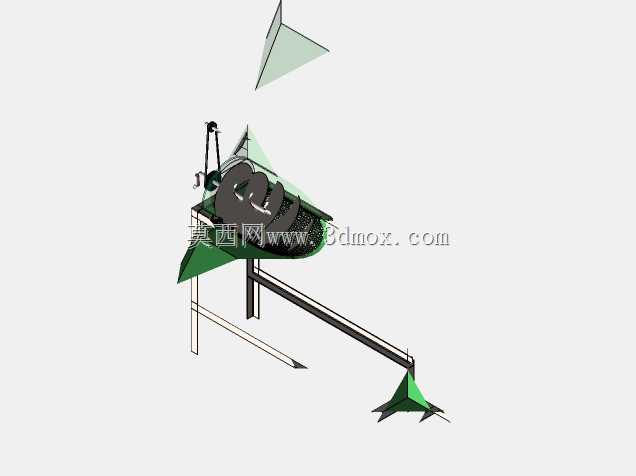

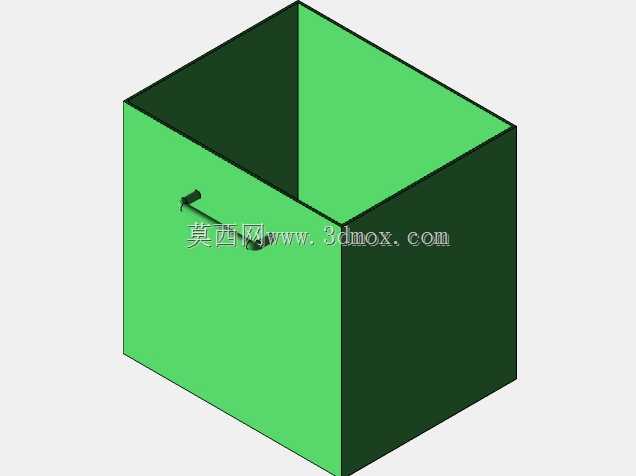

这款手动果汁提取设备，主要面向小型鲜果加工摊位、家庭作坊式果汁生产场景，也可作为户外流动经营点位的鲜果处理装置，无需外接电源即可完成鲜果的压榨取汁作业，适配橙子、苹果、雪梨等多数硬质鲜果的榨汁需求，相比电动榨汁设备更适配无稳定供电的经营场景，也能避免电动设备高速旋转带来的果肉过度破碎、果汁氧化过快的问题。从结构设计逻辑来看，设备整体采用立式机架承载布局，底部设置接汁箱体，既可以承接压榨过程中流出的果汁，也可作为设备的配重基座，降低手动操作时的设备晃动风险，机架采用方管焊接框架结构，安装时仅需保证底部四个支撑脚处于同一水平面，预留周边300mm的操作空间即可完成布置，无需额外的地脚固定，整体占地尺寸控制在长800mm、宽400mm、高1100mm区间，适配多数小型操作台面的摆放需求。核心压榨单元采用辊压配合倾斜导料槽的结构，进料端设置向上翻开的透明防护挡板，既可以观察鲜果进料的状态，也能避免压榨过程中果屑飞溅，手动操作的摇臂设置在设备侧方，通过带轮传动带动压榨辊转动，摇臂的操作高度设置在距离地面900mm位置，符合多数操作人员站立操作的手臂发力角度，长时间操作也不易产生疲劳。导料槽采用倾斜15度的光滑板材设计，压榨后的果渣会顺着导料槽自动滑出设备侧方，无需人工额外清理渣料，接汁箱体内部设置可拆卸的过滤隔板，能够拦截压榨过程中混入果汁的果籽、粗纤维残渣，隔板可直接抽出冲洗，降低日常清洁的工作量。设计过程中针对手动操作的受力特性做了结构优化，传动位置设置简易的轴套支撑，减少转动过程中的摩擦阻力，压榨辊的间隙调整为适配多数鲜果尺寸的5-30mm区间，无需针对不同大小的鲜果做额外参数调整，设备所有与鲜果、果汁接触的部件均采用光滑易清洁的材质设计，无卫生清理死角，符合食品接触类设备的基础卫生要求，整体结构无复杂电控元件，日常维护仅需定期给转动轴位置加注润滑脂即可，故障率极低，非常适合非专业设备维护人员的使用场景。
