手摇式谷物小米手动研磨设备结构

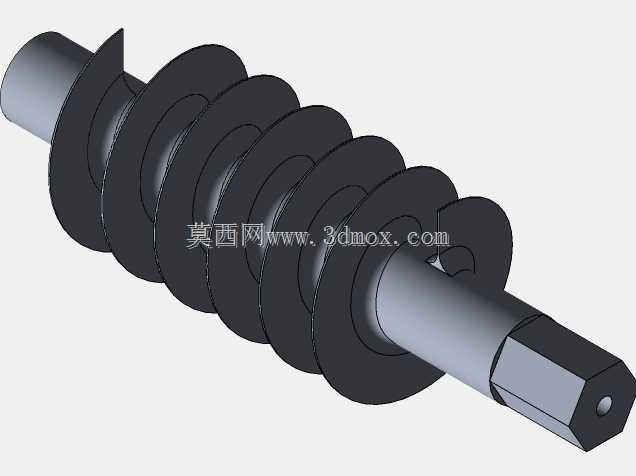

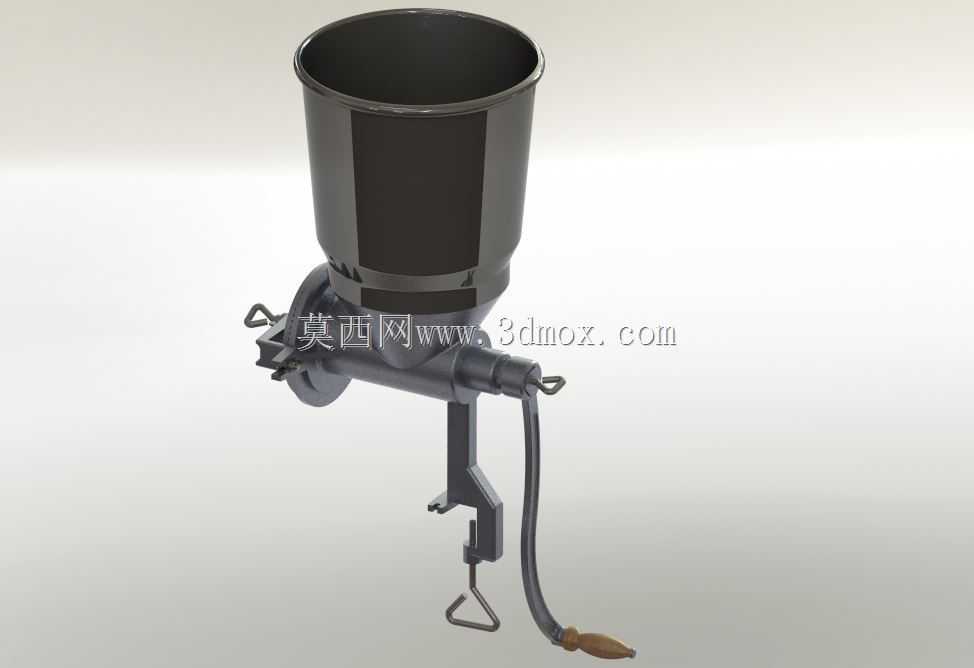

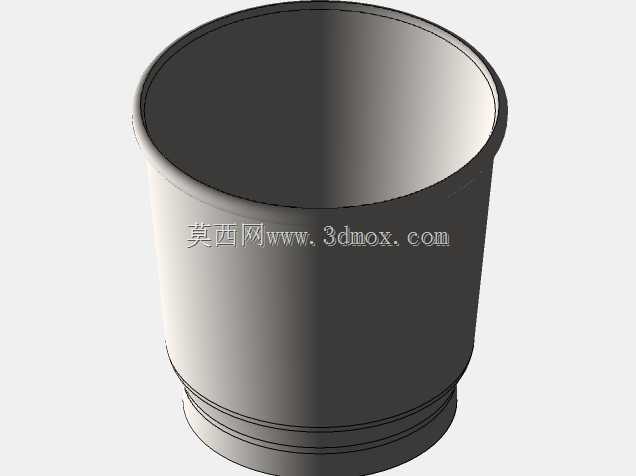

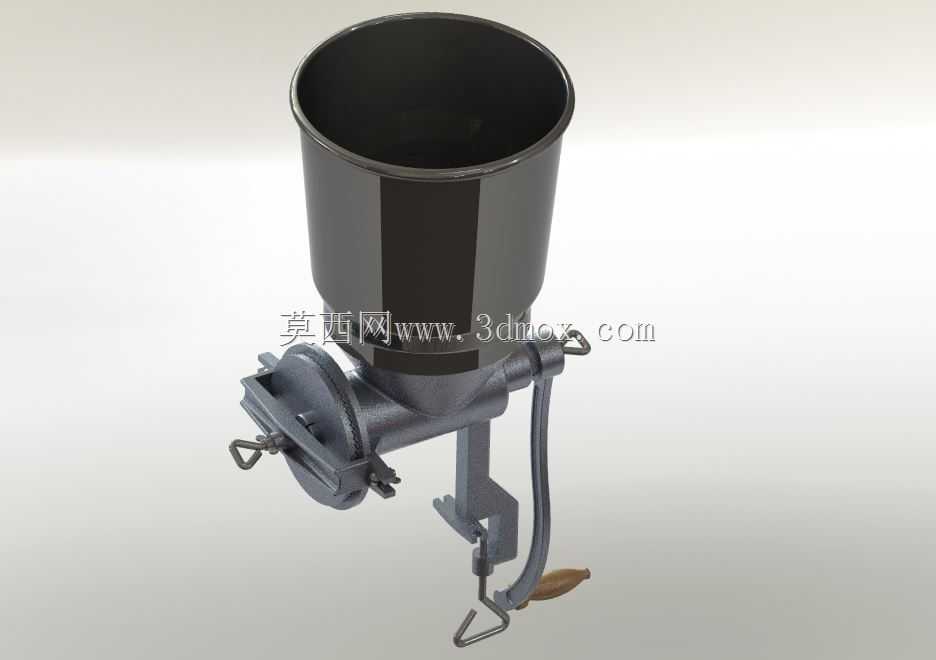

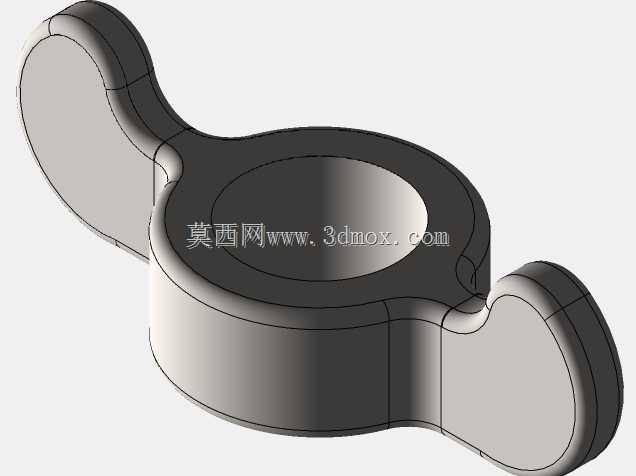

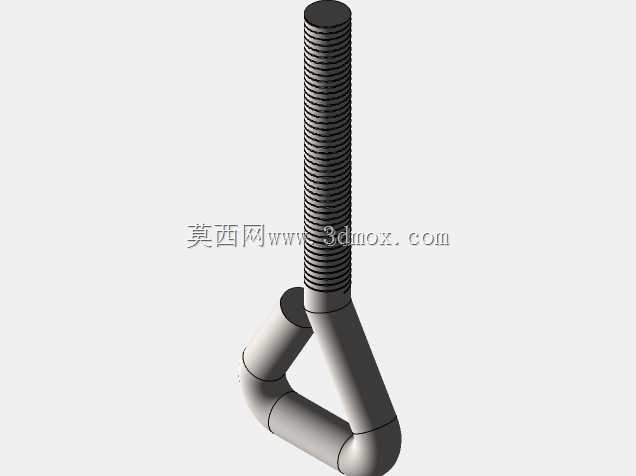

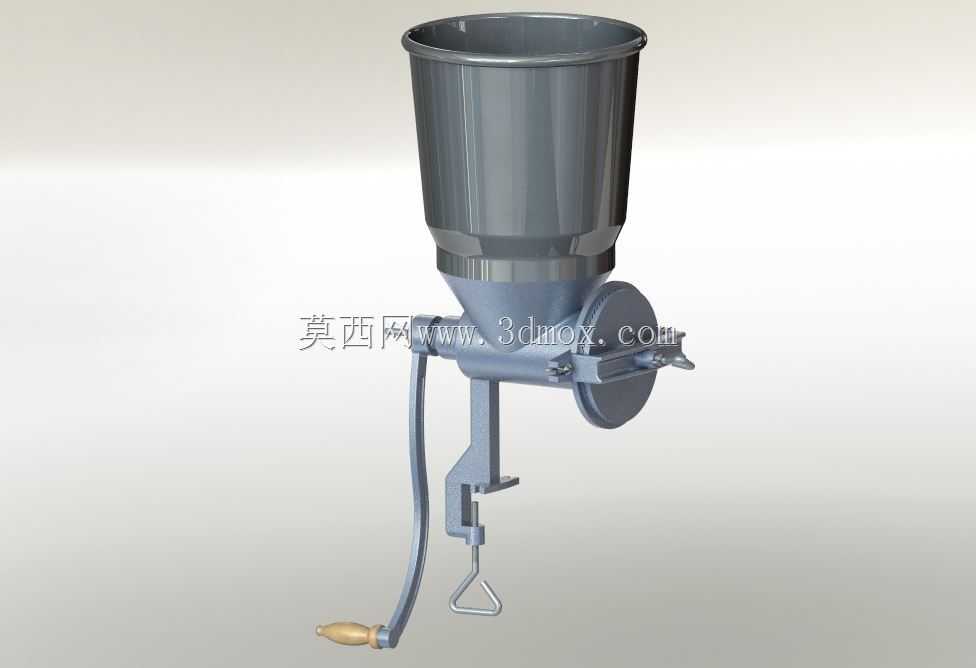

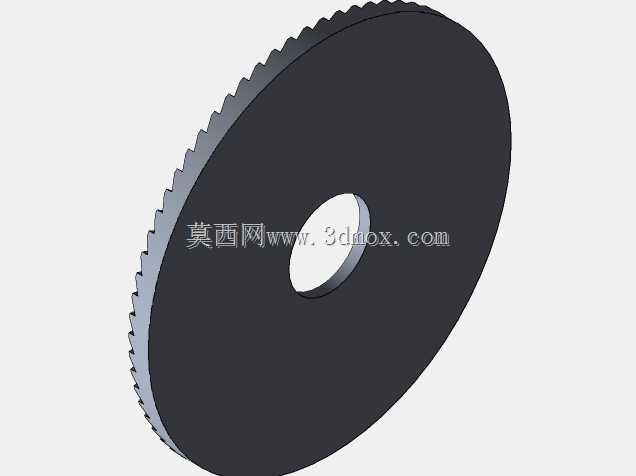

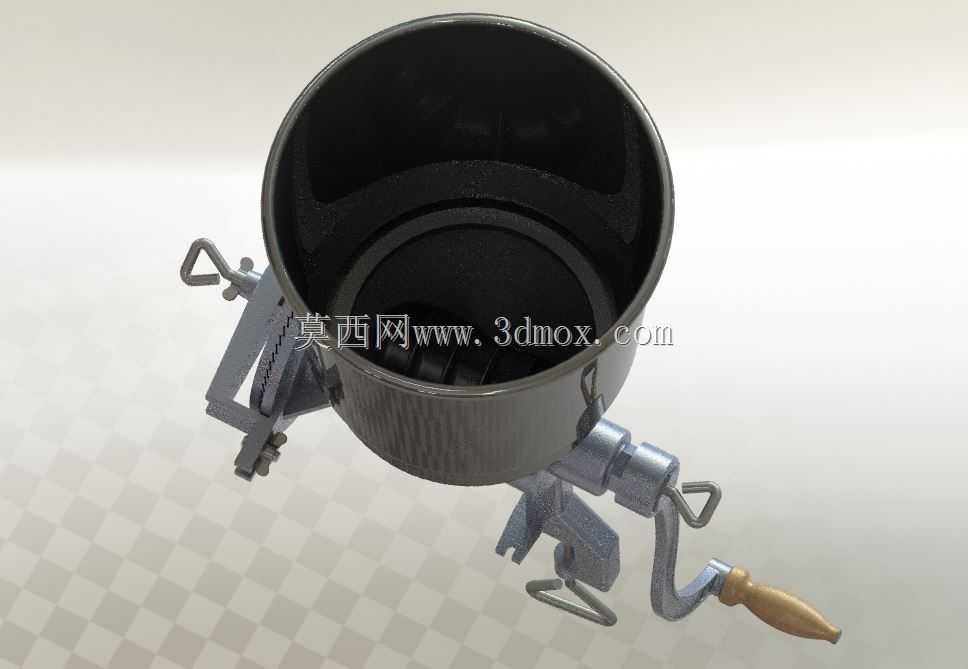

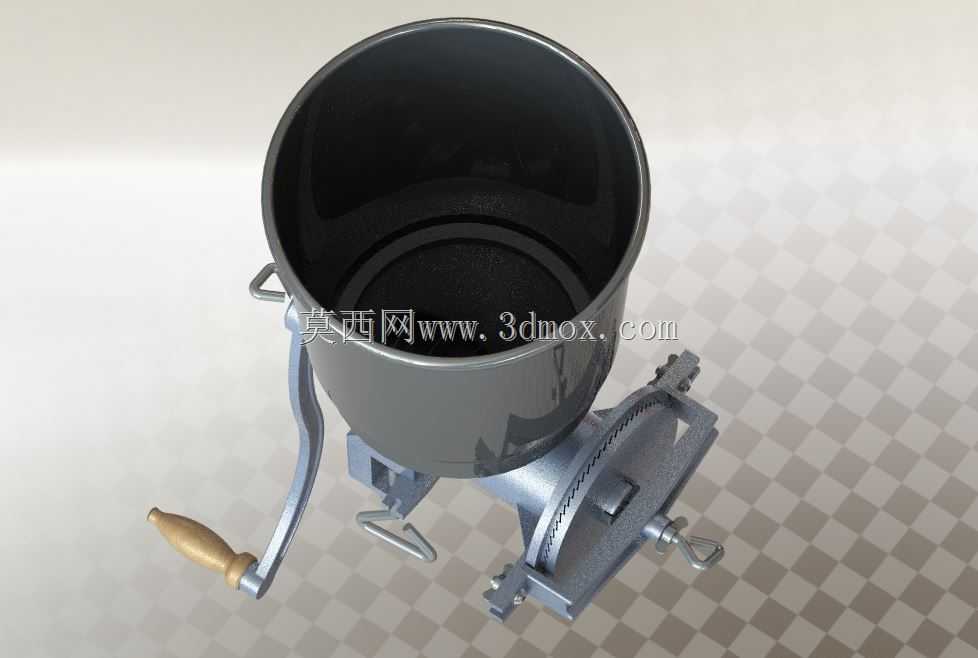

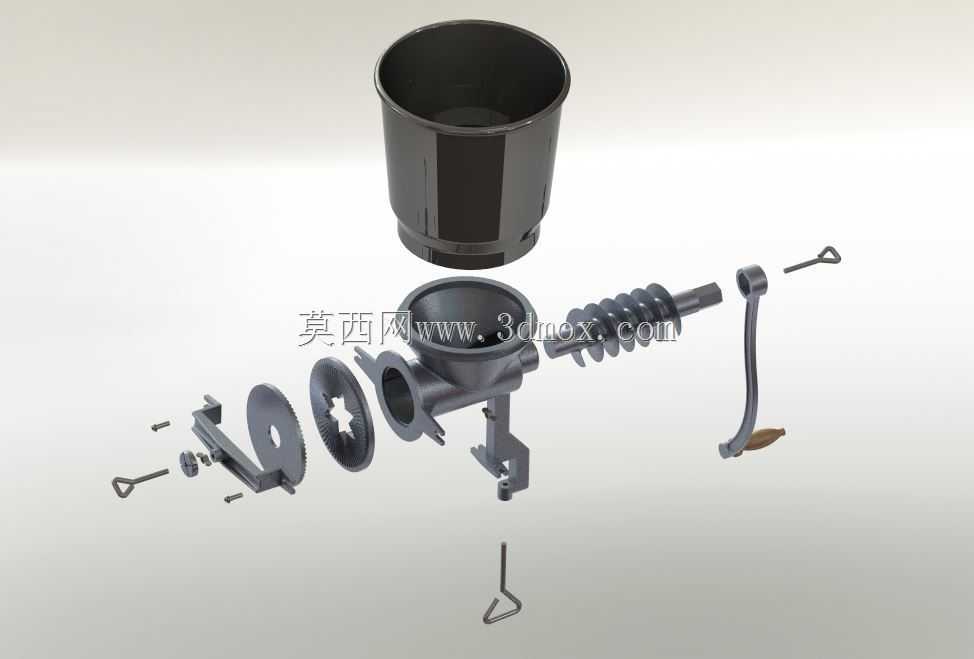

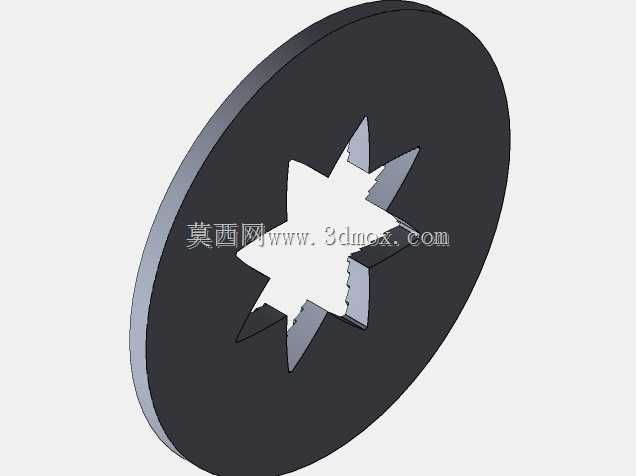

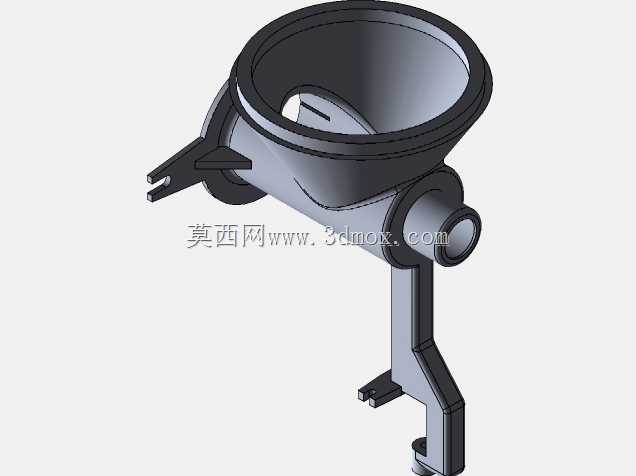

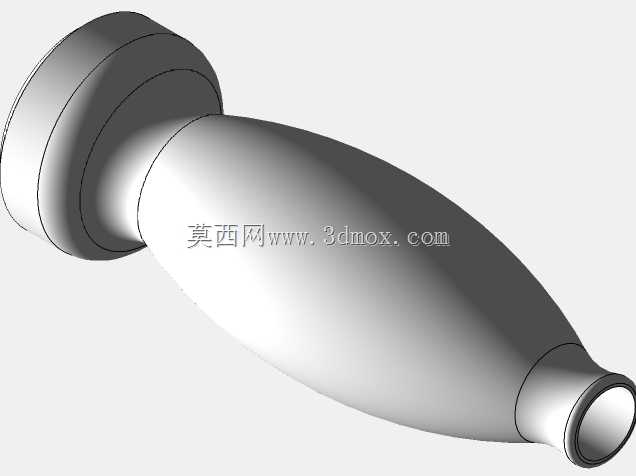

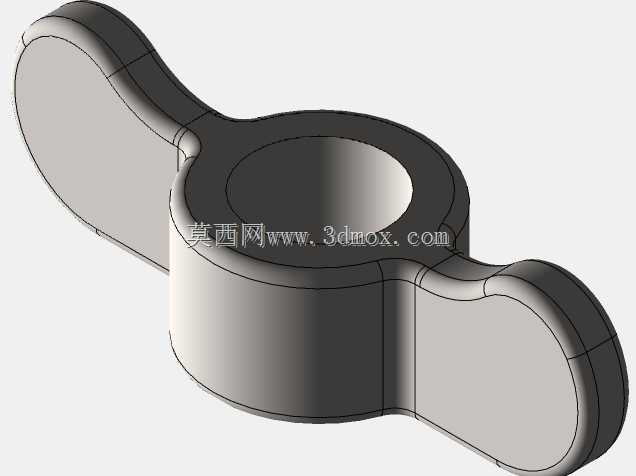

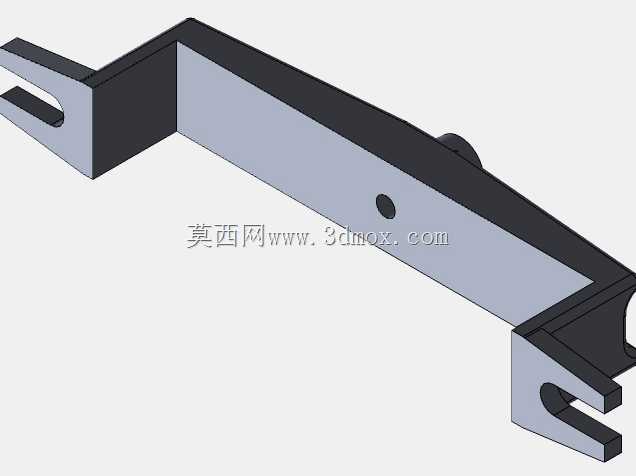

这款手动研磨设备主要面向小型粮食加工场景，适配家庭自用、小型作坊的谷物粗加工需求，可完成小米、各类杂粮的研磨粉碎作业，无需外接动力源，完全依靠手动摇臂输入扭矩完成研磨动作，适合无供电配套的户外作业、零散加工场景使用。设备上部采用敞口式圆柱料斗设计，料斗内壁做光滑过渡处理，能够减少谷物挂壁残留，单次投料可容纳1.2-1.8kg的待加工谷物，料斗下部做收窄锥面过渡，能够依靠谷物自重持续向研磨腔送料，避免加工过程中出现架料、断料的问题。研磨核心组件采用铸铁材质的磨盘副，动磨盘与摇臂通过齿轮减速结构连接，摇臂输入的扭矩经过一级齿轮放大后传递到动磨盘，手动操作时仅需施加较小的摇动力即可输出足够的研磨挤压力，磨盘间隙可通过侧部的调节旋钮微调，能够根据加工需求调整出料粗细度，适配从粗碎到细磨的不同加工要求。设备的固定结构采用夹装式设计，下部的C型夹座可夹持在厚度20-60mm的工作台边沿，夹座端部配置木质防滑垫，拧紧固定螺栓后可保证设备在摇臂施力过程中不会出现移位、晃动，夹座与研磨主体之间通过加强筋连接，能够承受手动操作时的侧向弯矩，避免长期使用后出现连接部位变形。摇臂末端配置木质握柄，握柄做圆弧过渡处理，操作时握持手感顺滑，长时间摇转也不会出现硌手的问题。出料口位于研磨腔侧下方，研磨完成的粉料可直接从出料口落入下方承接容器，出料通道做倾斜顺滑设计，不会出现粉料积留的问题。整体结构做了模块化拆分设计，料斗、研磨腔、夹座、摇臂均可单独拆卸，日常清理磨盘残留、更换磨损部件时操作便捷，无需复杂工具即可完成拆装维护。建模过程中对各运动部件的配合间隙做了还原，齿轮啮合间隙、磨盘调节行程、夹座开合范围均按照实际使用参数设置，可直接用于结构验证、手动加工设备的参考设计，也可作为小型粮食加工器具的教学演示模型使用。设备整体外形紧凑，安装后占用台面空间不足0.1平方米，收纳时可将摇臂折叠贴靠主体，存放占用空间更小，适合小型加工场景的灵活布置需求。
