小型农用谷物清选分选设备结构设计

这款谷物分选设备主要面向小型粮食加工户、家庭农场及村级粮油加工站点的产后处理场景，可在谷物脱粒后完成除杂、分级作业，解决传统人工扬场清选效率低、分选效果受天气影响大的痛点，适配小麦、水稻、油菜籽、玉米等多种常见粮油作物的初加工环节，能有效去除谷物中混杂的秸秆碎屑、瘪粒、灰尘、石子等杂质，还可按照籽粒饱满度完成初步分级，为后续仓储、磨粉、榨油等工序提供品质合格的原料。

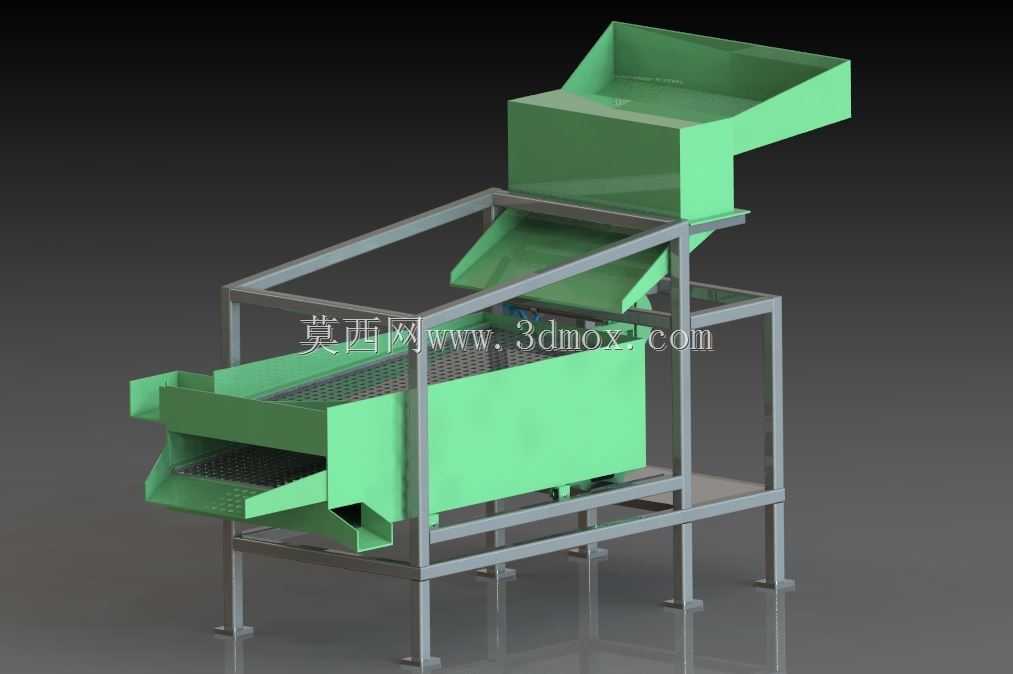

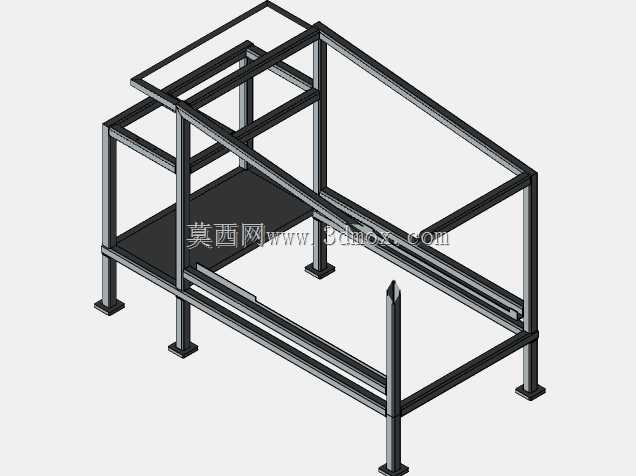

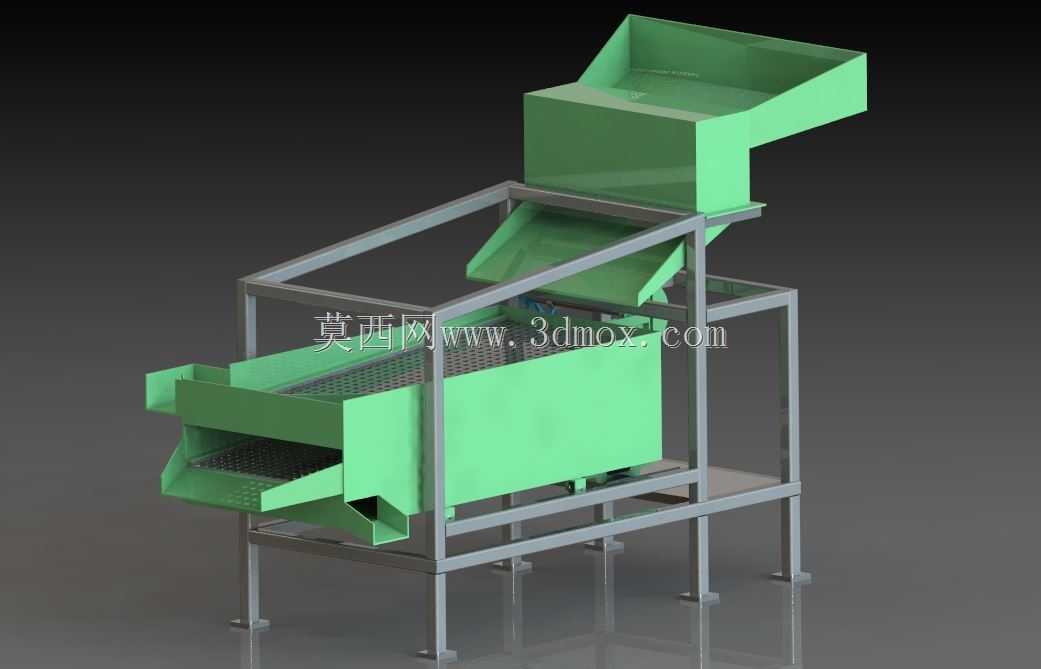

设备整体采用框架式落地结构，主体支撑为标准型材焊接机架，底部配置可调式支撑脚，可适应不平整的乡村加工场地地面，安装时无需额外浇筑固定基础，仅需调整支撑脚高度保证机架水平即可投入使用，整体占地尺寸适配小型加工车间的空间布局，无需预留过大的操作与维护通道，进料端与出料端的高度差符合人工上料、接料的操作习惯，降低长时间作业的操作疲劳度。

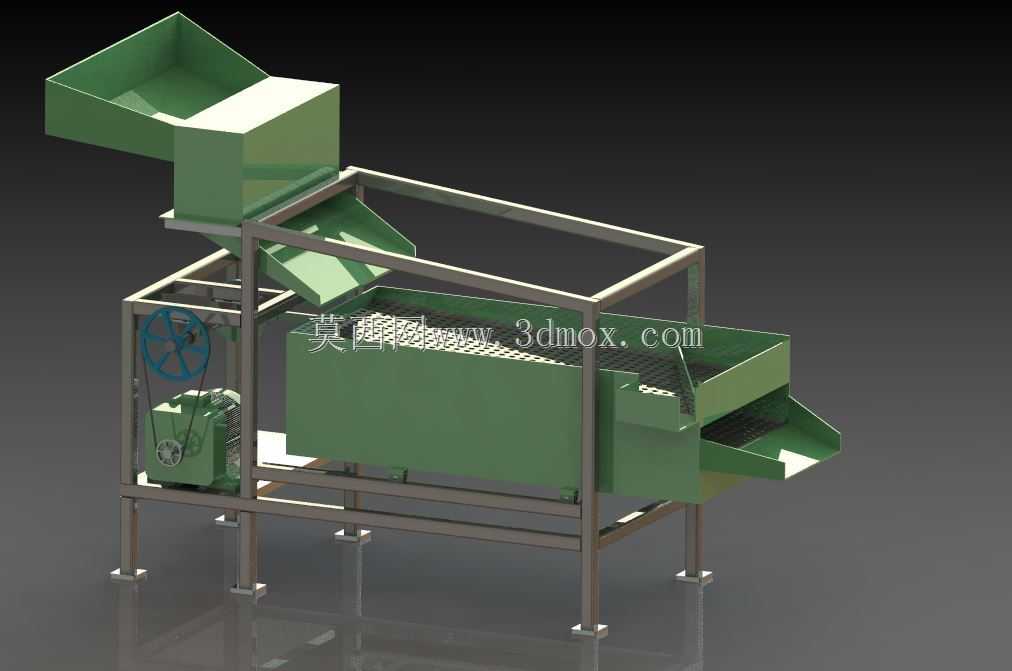

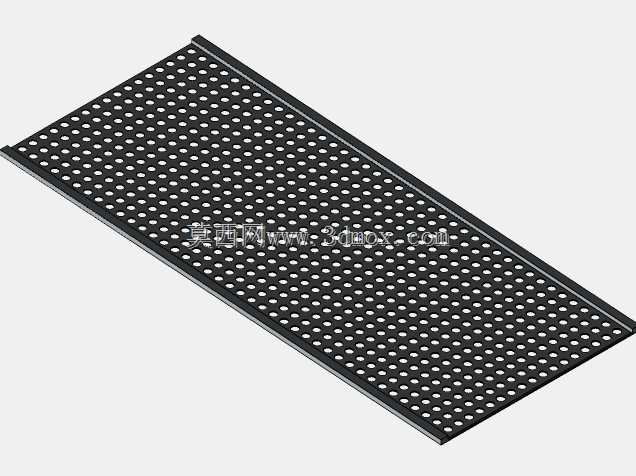

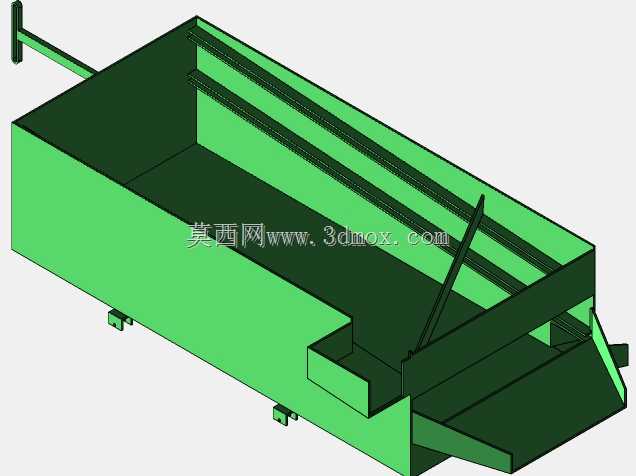

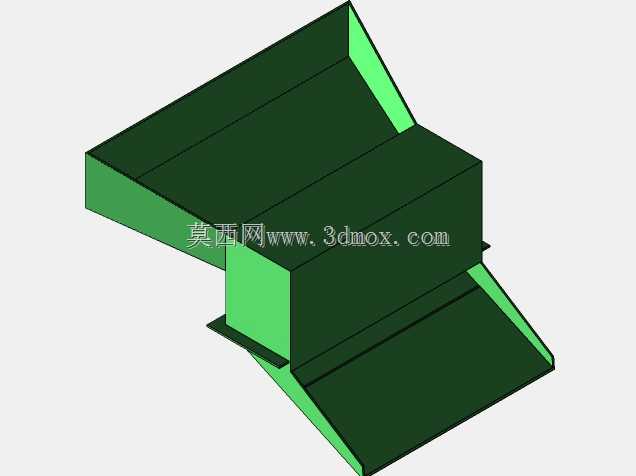

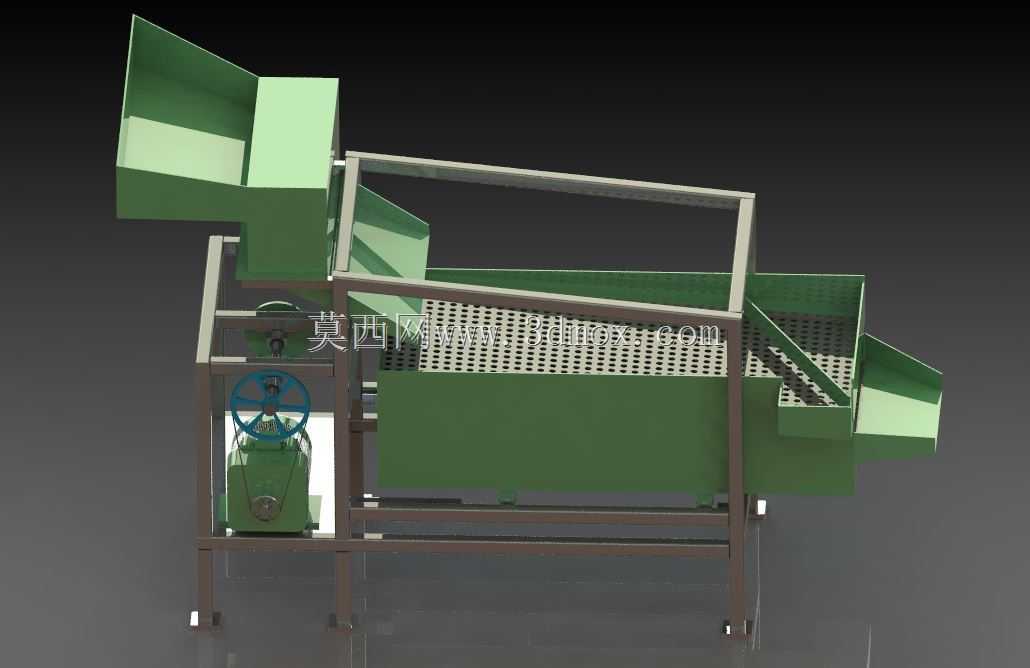

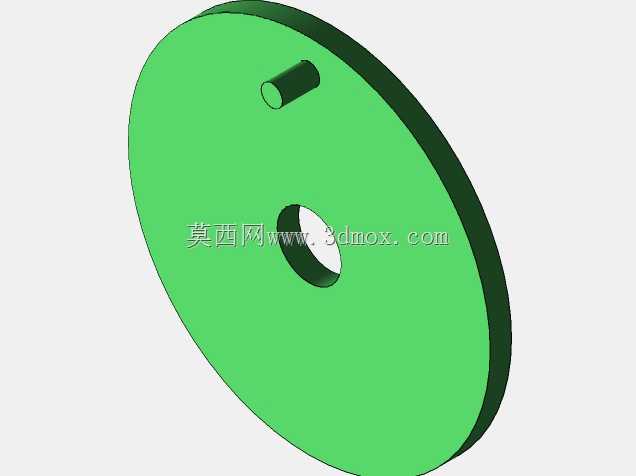

功能设计上采用振动筛分加风选的复合分选逻辑，顶部的敞口式进料斗设置倾斜导料板，可引导谷物均匀落入下方筛分单元，避免进料过快造成筛面堵料；筛分单元配置多层不同孔径的冲孔筛网，通过曲柄止动机构带动筛体做规律往复振动，让筛面上的谷物按粒径大小分层透筛，不同层级的筛网对应不同的出料口，可分别排出大尺寸杂质、成品饱满籽粒、小粒径瘪粒；设备侧部配置的风选单元可在谷物下落过程中提供稳定的横向气流，吹走密度较轻的灰尘、秸秆碎屑与空瘪籽粒，配合振动筛分实现双重除杂，分选后的谷物洁净度可满足直接仓储或深加工的要求。

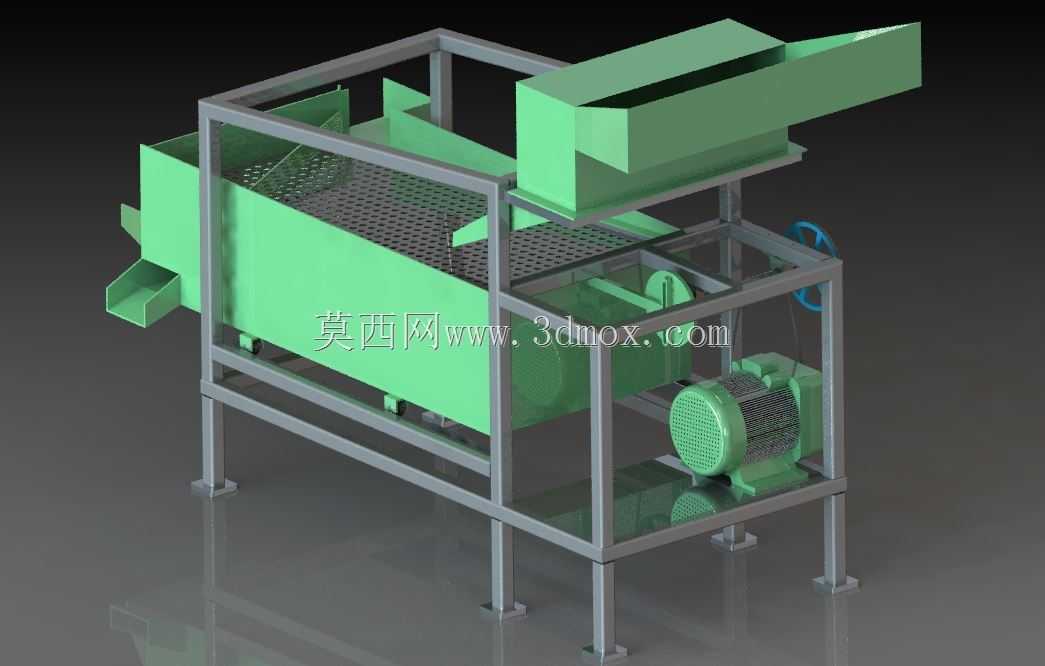

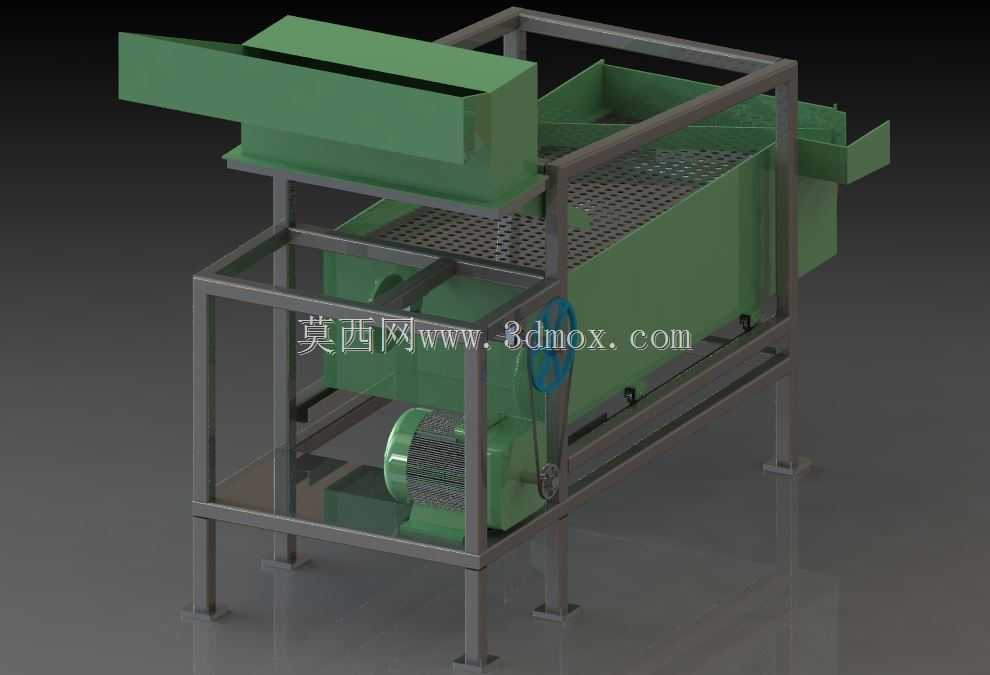

设计过程中充分考虑乡村使用场景的维护便利性，所有传动部件均设置外露易观察的检修位置，筛网采用快压式固定结构，更换不同孔径筛网即可适配不同作物的分选需求，无需复杂的工具拆装；整机传动结构做了安全防护设计，旋转部件外侧加装防护罩，避免作业过程中衣物、工具卷入造成安全隐患，设备的出料口可直接对接麻袋、周转筐等常见收料容器，无需额外配置专用接料装置，适配农村加工场景的多样化使用需求。
