参数化金属围栏格栅支架结构设计

这类参数化金属围栏格栅支架，多应用在工业设备外围防护、生产车间区域隔离、自动化产线安全围挡场景中，也可作为设备检修平台的临边防护构件使用，核心作用是在不遮挡视线的前提下，形成物理防护屏障，避免人员误触设备运转部件，同时阻挡小型杂物飞溅进入设备运行区域，也能防止加工产生的切屑、小型工件向外飞溅伤及周边操作人员。

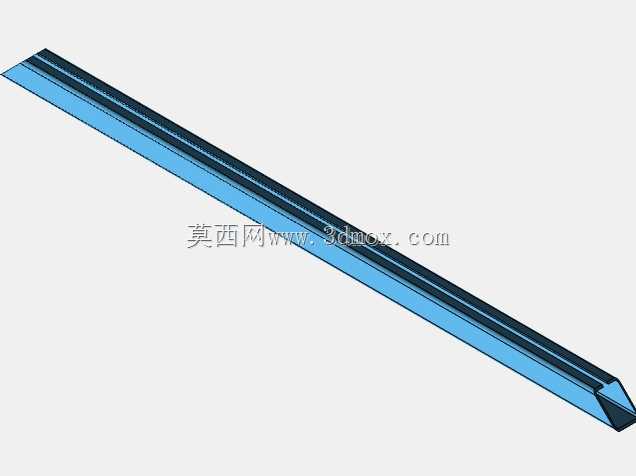

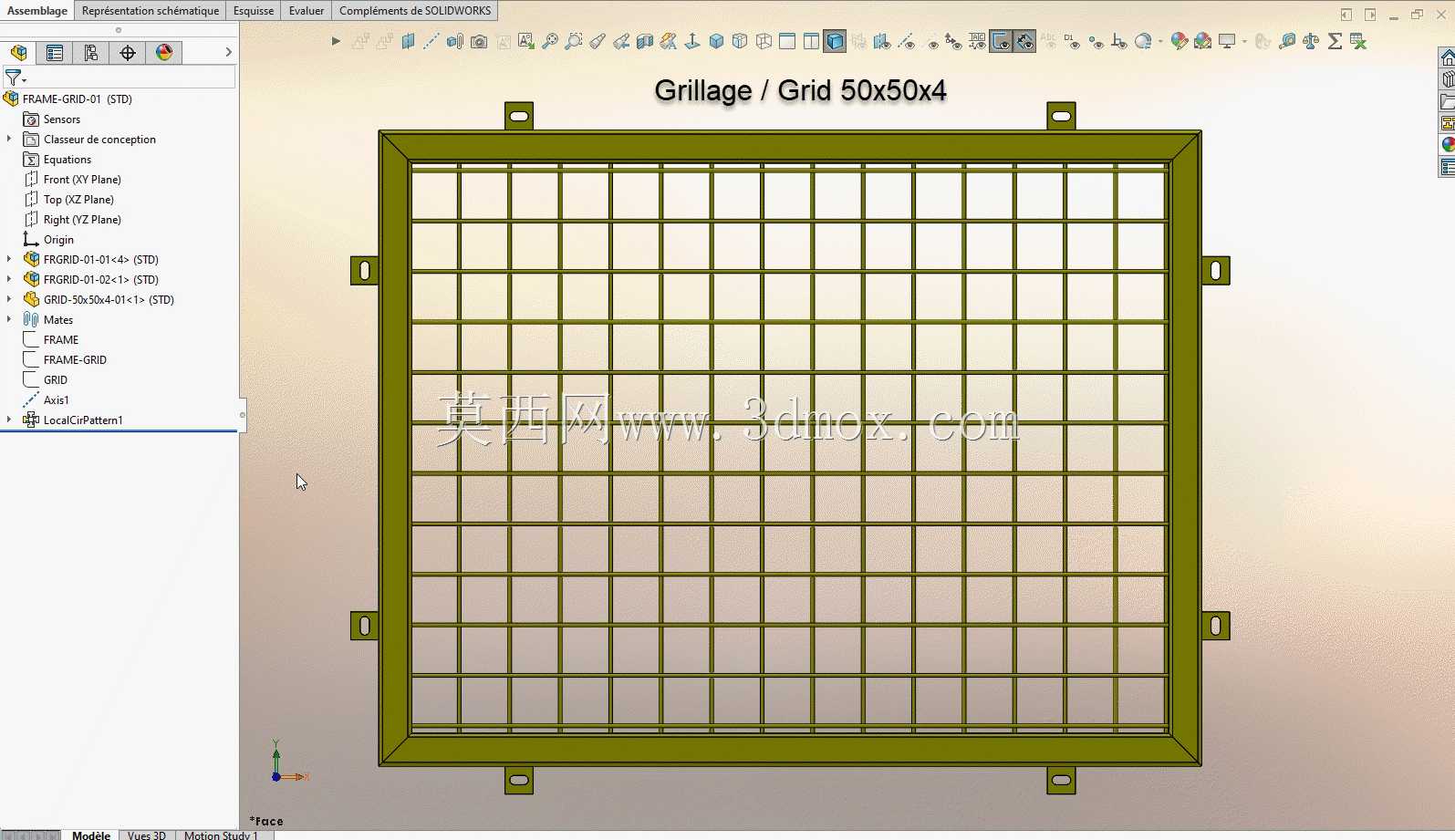

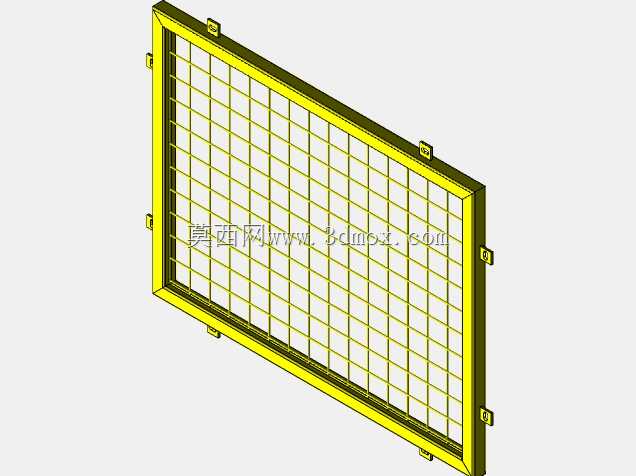

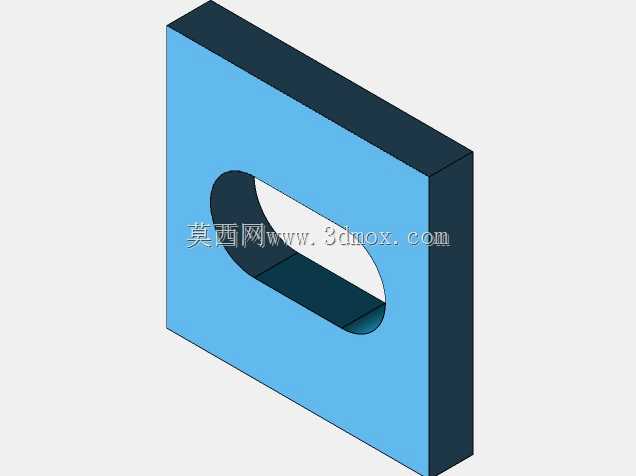

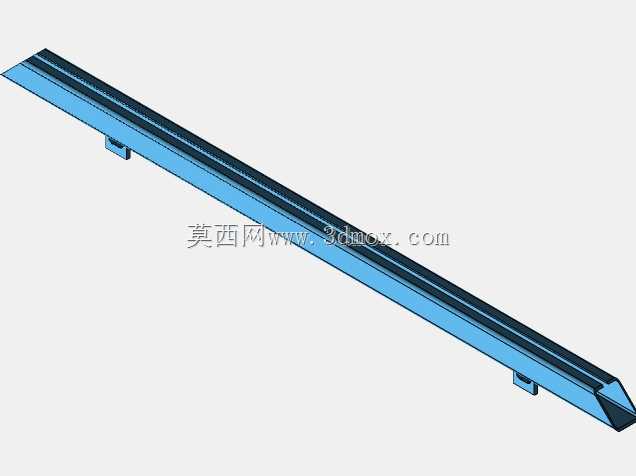

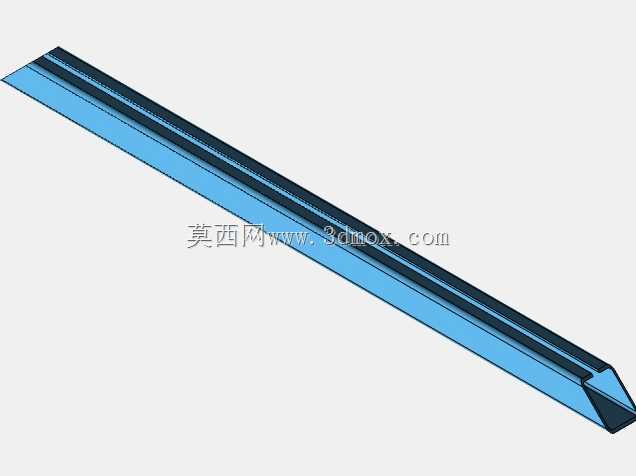

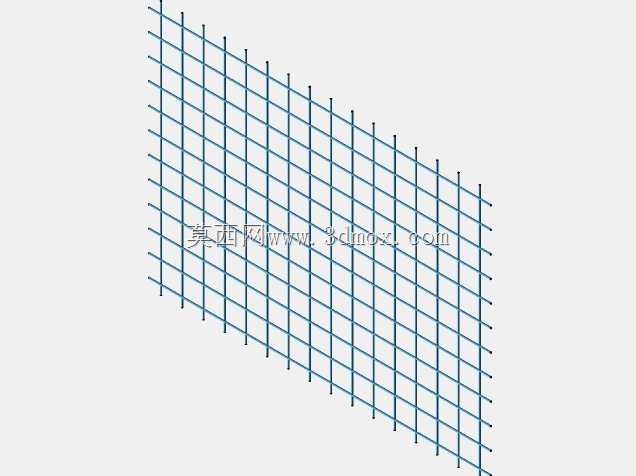

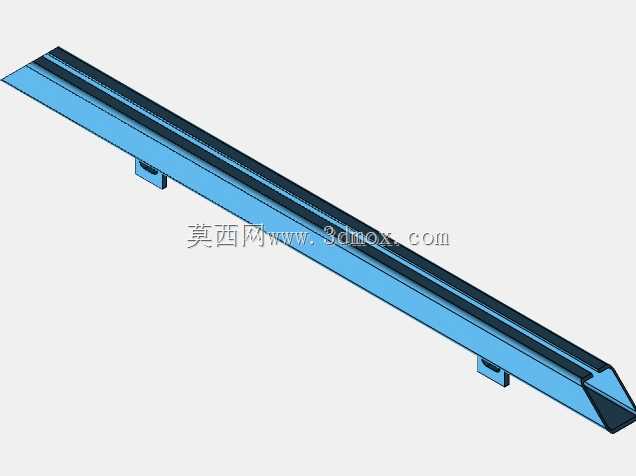

从结构设计逻辑来看，本次的参数化结构将外框支架与内部格栅做了关联设计，格栅采用50x50x4的网格规格，这个尺寸是工业防护场景里经过长期验证的通用尺寸，网格间隙既不会过大导致人员肢体误入，也不会过小造成视线遮挡严重，同时4mm的筋条厚度兼顾了结构强度与整体重量控制，不会给安装支撑结构带来过大载荷。外框支架采用等截面型材弯折成型，周边均匀布置的安装耳座是设计里的关键细节，耳座上预留的安装孔位做了统一的间距排布，既可以实现多块围栏的快速拼接，也能适配不同角度的安装需求，不管是直线段围挡还是转角位置的围挡，都能通过耳座的连接实现稳固固定，不需要额外做定制化的转接件。

参数化设计的核心优势在于，当实际项目需要调整围栏整体尺寸时，只需要修改对应的参数变量，外框的型材长度、内部格栅的筋条数量、安装耳座的排布位置都会自动更新匹配，不需要逐个零件重新绘制，能大幅提升不同项目的适配效率。在安装边界的考量上，外框的型材截面尺寸做了统一规划，相邻两块围栏拼接时，外框端面可以完全贴合，不会出现拼接缝隙过大的问题，耳座的突出尺寸也做了控制，安装后不会在围栏外侧形成突出的尖锐结构，避免人员通行时发生磕碰。

实际使用中，这类格栅围栏的通风透光性能优秀，不会影响设备周边的空气流通，对于有散热需求的设备防护场景非常适配，同时网格结构也方便日常巡检人员直接观察设备内部的运行状态，不需要频繁拆卸围栏。结构受力层面，外框支架作为主要承力结构，内部格栅筋条与外框采用满焊连接的工艺预设，整体结构抗冲击性能可以满足工业场景的常规防护需求，即使受到中小型工件的意外撞击，也不会出现整体变形垮塌的情况。在设计过程中，还特意规避了组装过程中的构件干涉问题，所有连接位置的尺寸都做了公差预留，不管是螺栓连接还是焊接固定，都能保证装配顺畅，不会出现现场安装时需要二次切割打磨的情况。
