管式桁架结构卡丁车承载底盘设计

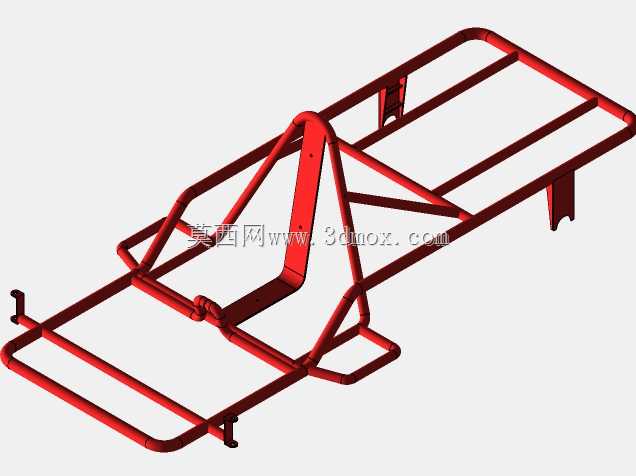

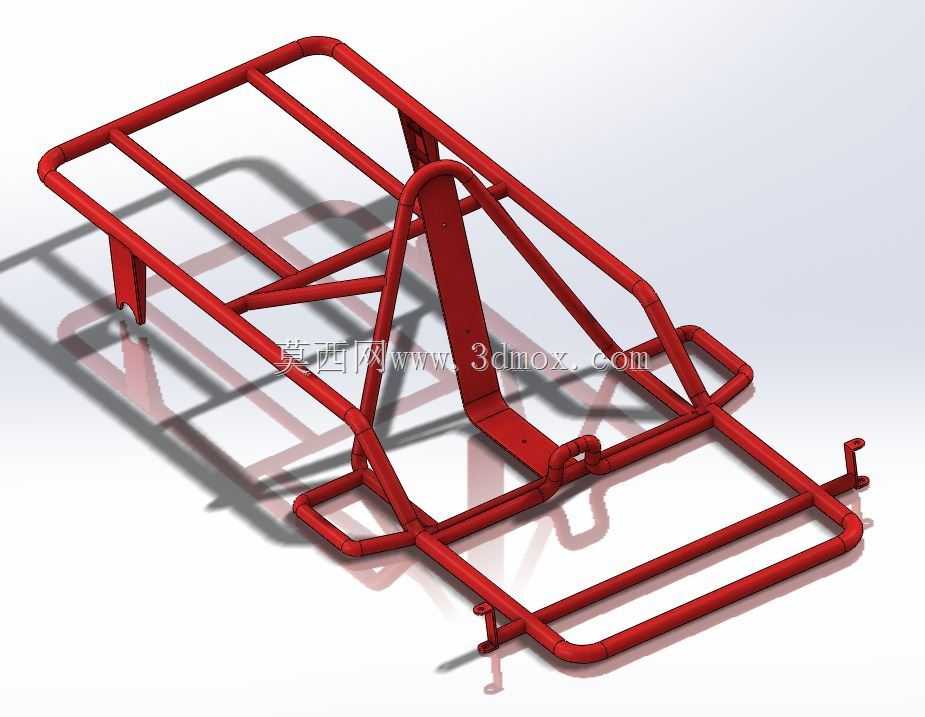

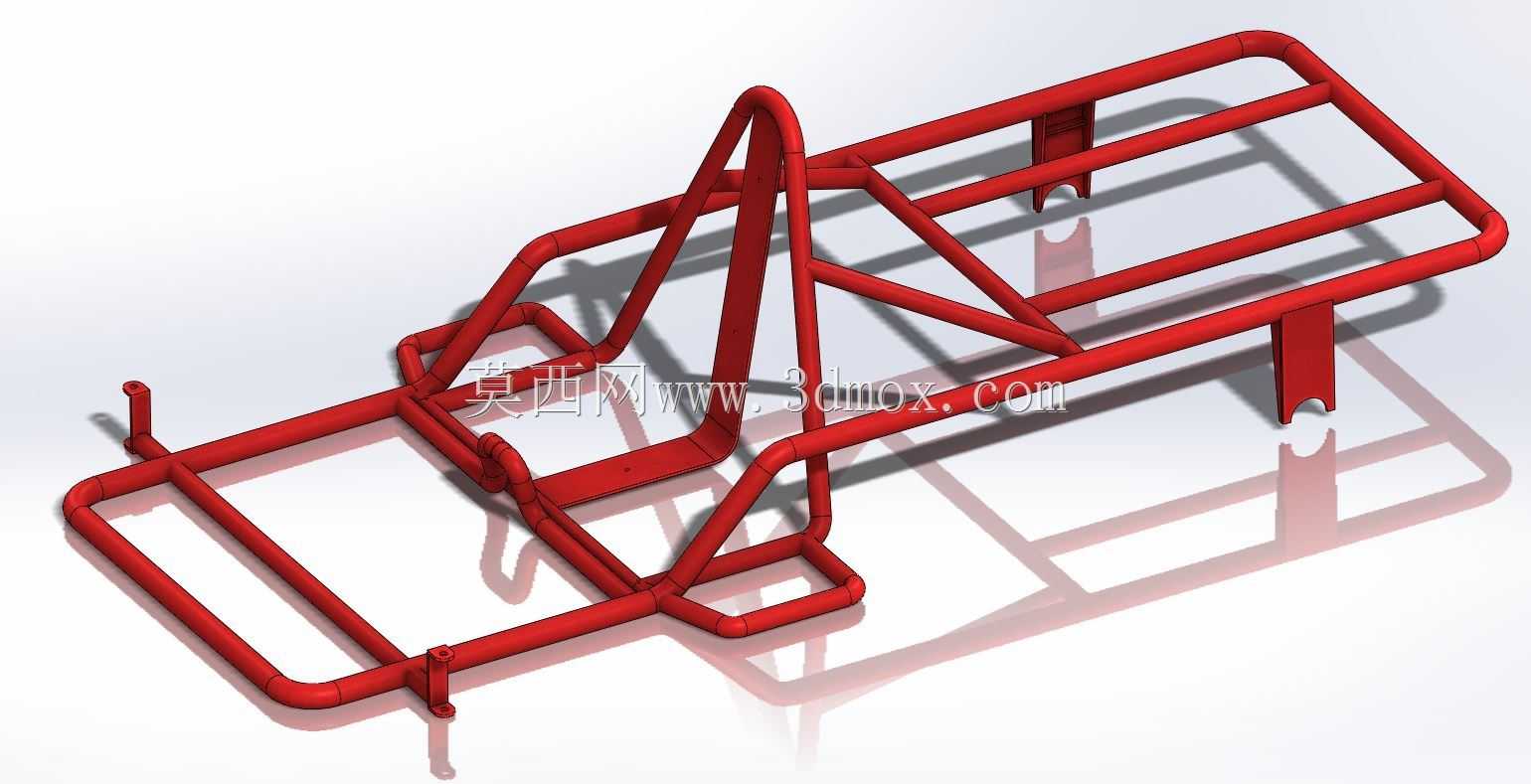

该管式桁架底盘是卡丁车的核心承载基体，主要应用于场地游乐卡丁车、业余竞速卡丁车以及入门级训练卡丁车的整车装配场景，承担着连接行走系统、动力单元、转向机构、座椅防护组件的核心作用，所有车载部件的安装定位都需要依托该底盘的预设接口完成。从结构设计逻辑来看，整体采用圆管弯折后焊接成型的桁架式布局，没有采用冲压钣金拼接的方案，核心考量是在控制整备质量的前提下最大化提升结构抗扭刚度——卡丁车没有独立悬架结构，行驶过程中路面传递的冲击、过弯时的侧向载荷、加速制动时的纵向力全部由底盘框架直接承担，桁架结构的三角形支撑布局可以将各方向的载荷快速分散到整根梁体，避免局部应力集中导致的焊缝开裂或者管体变形。前部的框架结构预留了转向机安装位、前桥固定支座以及前防撞结构的安装边界，管体弯折弧度经过匹配，既可以避让转向拉杆的运动行程，也能在发生正面碰撞时通过管体的溃缩变形吸收部分冲击能量。中部的隆起桁架结构是座椅安装以及防滚支撑的核心区域，该区域的管体排布密度更高，除了承载驾驶员体重之外，还需要在车辆发生侧翻时提供足够的支撑强度，避免框架变形侵入乘员生存空间，两侧的纵向主梁是整个底盘的受力核心，从车头一直延伸至车尾，动力总成、后桥组件都直接固定在这两根主梁的预设安装座上，安装座的位置经过同轴度校验，保证前后桥的平行度符合行驶要求，避免出现行驶跑偏、轮胎偏磨的问题。尾部的框架结构预留了动力单元、传动组件以及后防撞件的安装空间，管体的排布避开了传动链条、排气组件的运动与散热空间，下方伸出的支脚结构是整车静置停放时的支撑结构，也可以作为后期加装底部防护板的固定点位。整个底盘的所有安装孔位都按照通用卡丁车的配件尺寸做了适配，转向系统、制动系统、行走系统的接口都符合行业通用的装配尺寸，不需要额外做改装就可以直接匹配市面上多数成熟的卡丁车配件，管体的弯折半径、焊接坡口的设计都符合常规管材加工的工艺要求，不需要特殊的加工设备就可以完成样品制作与小批量生产，框架的整体宽度、轮距预留尺寸、轴距边界都符合场地卡丁车的通行要求，可以适配多数室内外卡丁车赛道的路宽限制，同时整备质量控制在合理区间，不会给动力单元造成额外的负载，也能保证车辆的操控灵活性。
