小型容积式润滑油输送泵结构设计

这款小型油泵主要面向小型动力设备、紧凑型液压回路、机床润滑系统的定点供油场景，可在低流量、稳定压力的工况下持续输送润滑油或低粘度液压油，适配安装空间局促、供油点位分散的设备布局，常见于小型内燃机润滑支路、非标自动化设备的集中润滑单元、小型试验台架的供油模块中，承担持续供给润滑介质、维持摩擦副油膜稳定的作用，避免运动部件因缺油出现干磨、温升过快的问题。

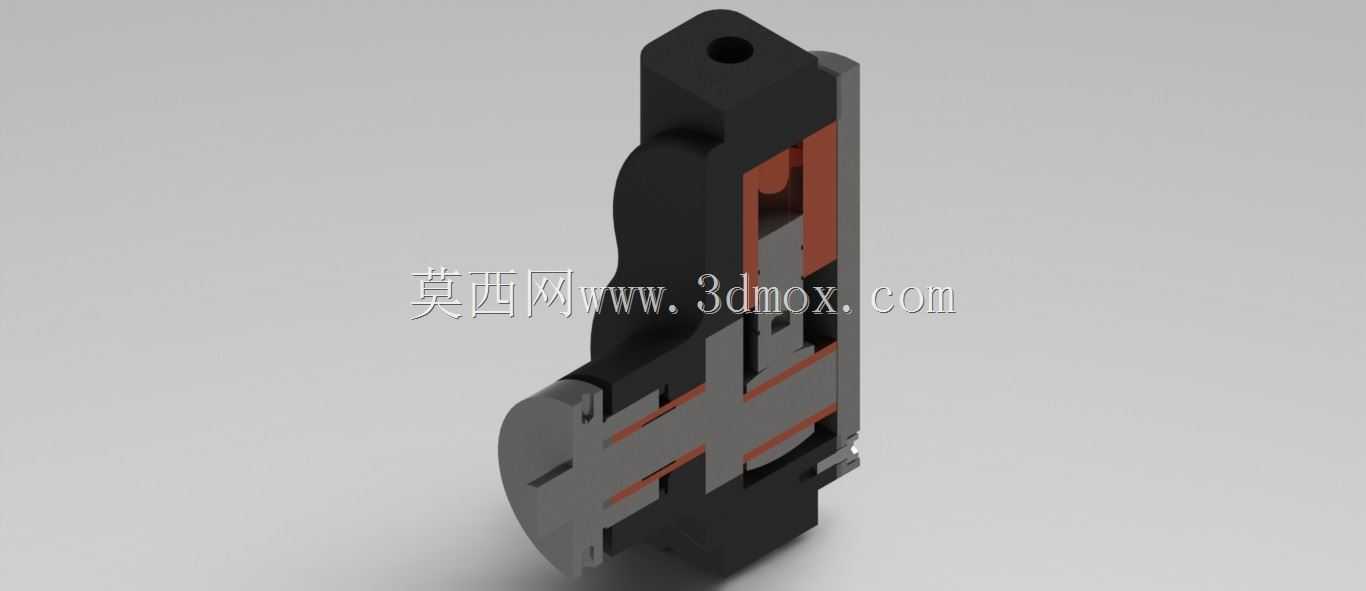

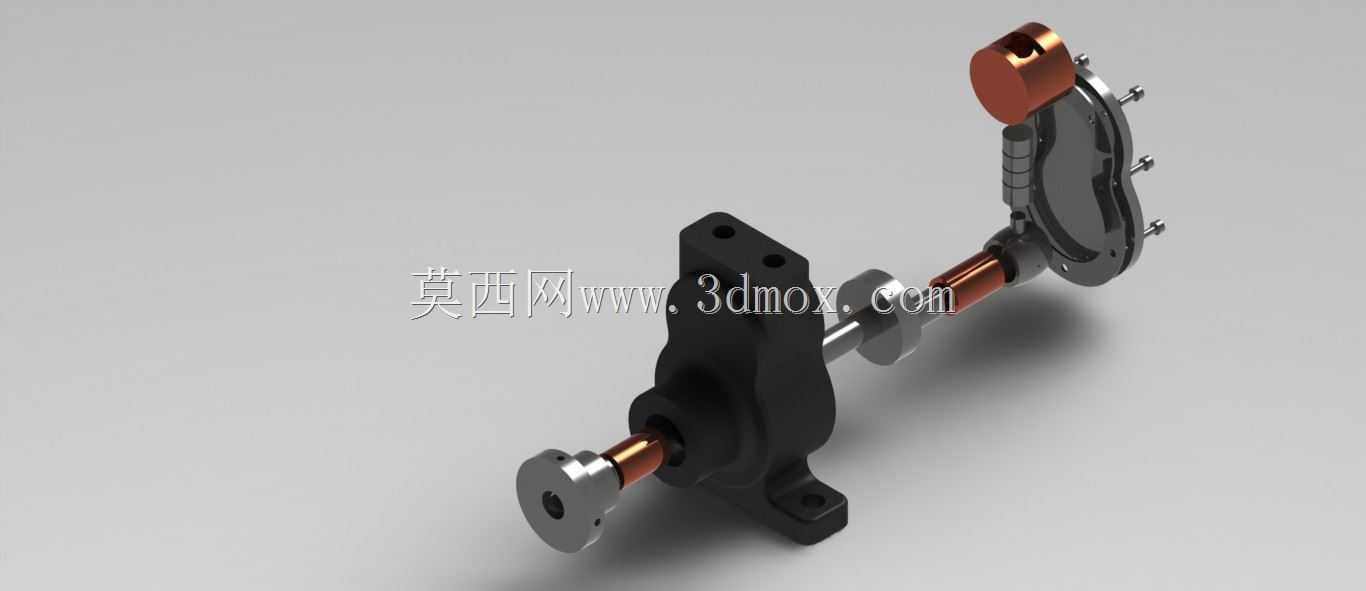

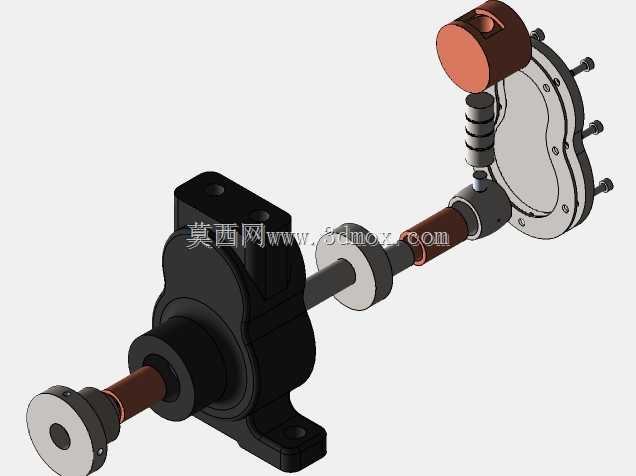

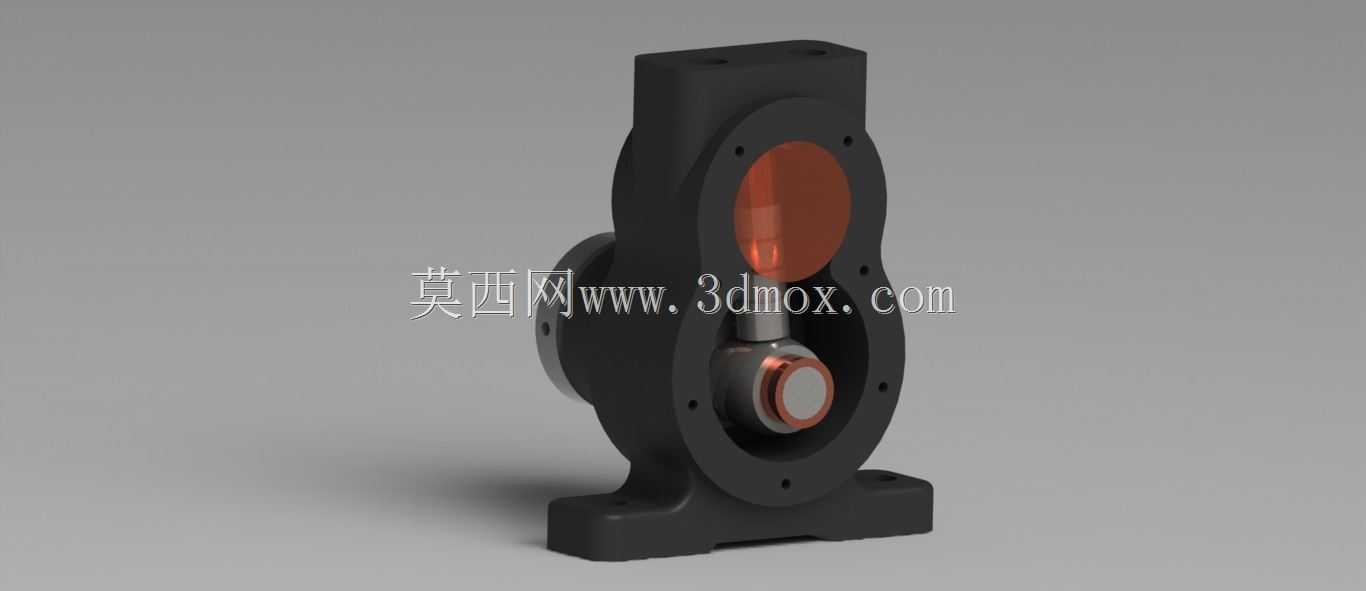

从结构设计逻辑来看，该泵采用偏心柱塞式的容积变化原理实现介质输送，整体结构分为泵头工作腔、传动连接段、安装支座三个核心部分。泵头侧的端盖通过周向均布的紧固件与泵壳连接，密封面可根据介质特性适配纸垫或O型圈密封，防止工作过程中出现介质渗漏；偏心轮组件与输入轴做同轴度配做，输入轴端预留的连接法兰可直接对接电机输出轴或设备的动力输出端，无需额外加装复杂的联轴器组件，降低整体安装的同轴度调整难度。传动段的轴系做了分段支撑设计，靠近泵腔的位置设置轴套承受径向力，外露的轴段做防锈处理，适配多尘、少量油雾的工业车间使用环境。

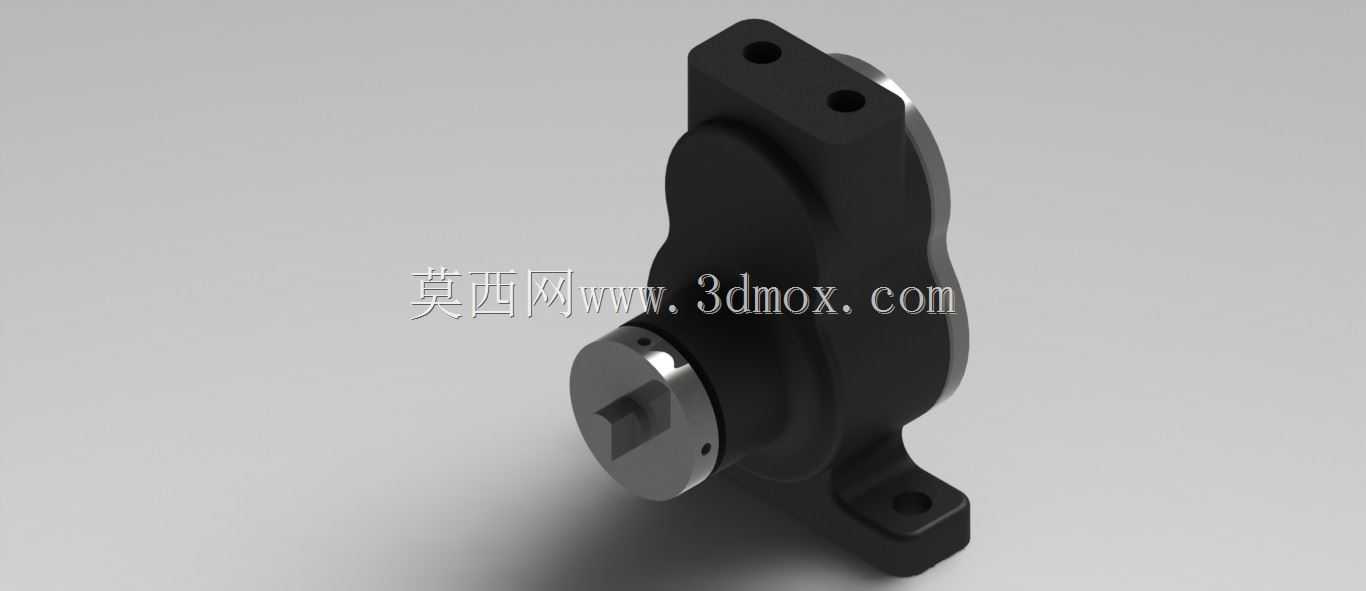

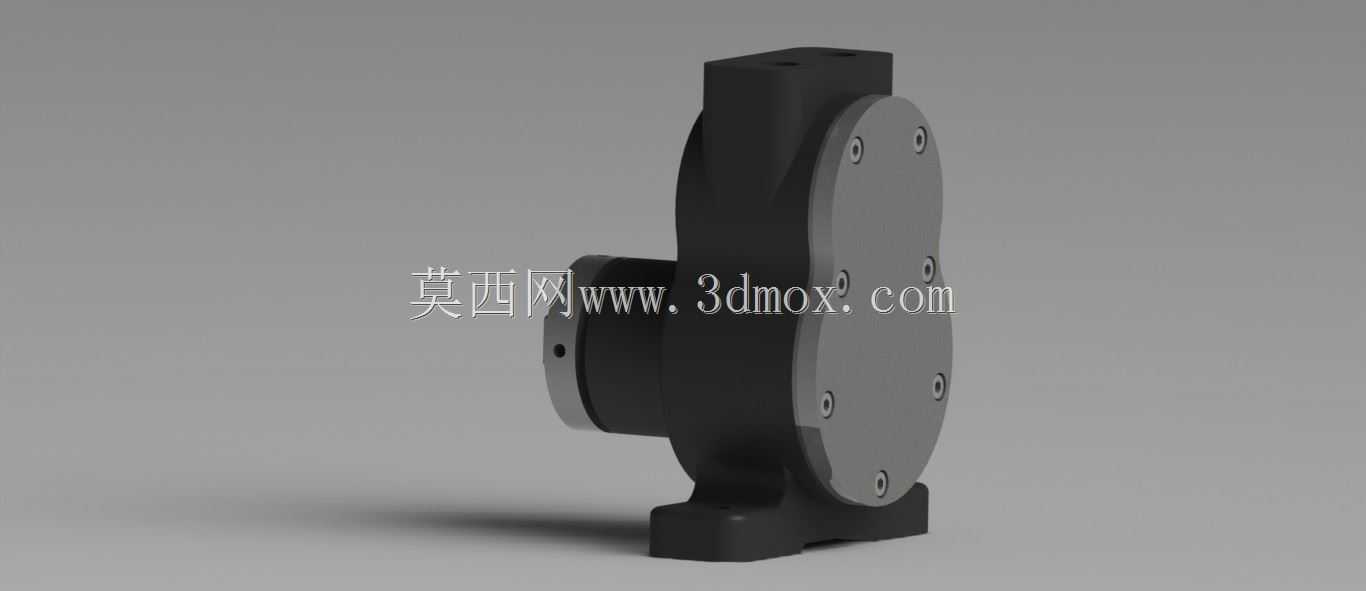

安装支座与泵壳采用一体化铸造成型，支座上开设两个贯通的安装孔，可通过螺栓直接固定在设备的安装基板上，安装孔的间距经过适配设计，可兼容多数小型润滑站的通用安装位，无需额外加工转接板。整体外形沿轴向的长度控制紧凑，径向最大尺寸集中在泵壳位置，安装时预留的径向操作空间仅需满足紧固件拆装即可，不会占用过多设备内部的布局空间。

在功能特性上，该泵的输出流量随输入转速线性变化，可通过调整输入转速匹配不同工况的供油量需求，泵腔内部的流道做了圆弧过渡处理，减少介质流动过程中的阻力损失，同时避免杂质在流道拐角处沉积卡滞运动部件。进油口与出油口分别布置在泵壳的对应位置，接口尺寸适配常规的低压油管接头，现场布管时可直接连接标准润滑管路，无需单独定制非标接头。设计过程中对运动部件的配合间隙做了针对性匹配，既保证容积效率不会因间隙过大出现内泄，也避免间隙过小导致低温工况下介质粘度升高时出现运动卡滞，可在常规工业环境温度区间内稳定运行，不需要额外加装伴热或冷却组件即可满足使用要求。
