手动连杆式压紧夹持工装结构

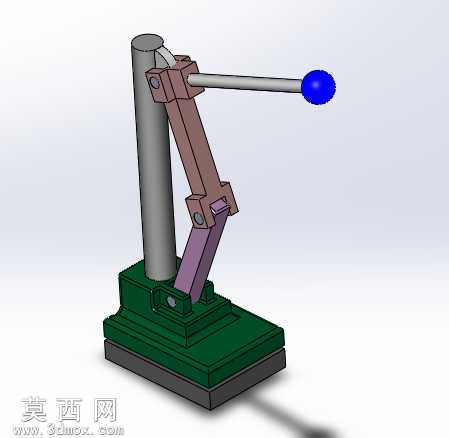

本作品为手动连杆式压紧夹持工装的三维建模成果，建模过程中严格遵循机械设计的公差配合规范，对每一处铰接点位、杆件尺寸、底座安装结构都进行了精准的参数化绘制，确保各活动部件的运动干涉校验完全符合实际使用需求。模型搭建阶段采用自底向上的装配思路，先完成底座、立柱、各级传动连杆、操作手柄、压头的独立零件建模，再通过同轴心、重合、平行等装配约束完成整体组装，同时对铰接位置预留了合理的转动间隙，还原真实工装的活动特性。材质渲染环节针对不同部件的实际材质做了区分处理：底座与固定立柱采用哑光铸铁材质，调整粗糙度参数还原金属铸件的磨砂质感，表面添加细微的铸造纹理提升真实感；各级传动连杆采用调质钢材材质，表面做轻度金属反光处理，边缘添加轻微倒角避免生硬的棱角感；操作手柄的握持端采用电木材质，设置低反光的深棕哑光属性，还原绝缘防滑握把的视觉效果；底部的安装基座采用硬质工程塑料材质，调整漫反射参数呈现工程塑料特有的柔和质感。结构设计上采用了多组连杆组成的肘节夹紧原理，当操作手柄扳动到下压极限位置时，连杆机构会进入死点位置，无需额外施加持续外力即可保持稳定的压紧力，避免加工过程中工件松动；各铰接点均设计为销轴连接结构，方便后期维护更换磨损部件，底座预留了螺栓安装孔位，可直接固定在工作台面使用。渲染阶段采用柔和的工作室布光方案，主光源从侧上方45度角照射，勾勒出连杆结构的轮廓层次，辅助光源补全暗部细节，避免铰接缝隙处出现死黑区域，背景采用低饱和度的浅米色，突出工装本身的结构特征，整体渲染效果清晰展现各部件的连接关系与运动逻辑，可直接用于机械原理教学、工装方案展示、非标设计参考等场景。
