可调安装旋转重型虎钳结构设计

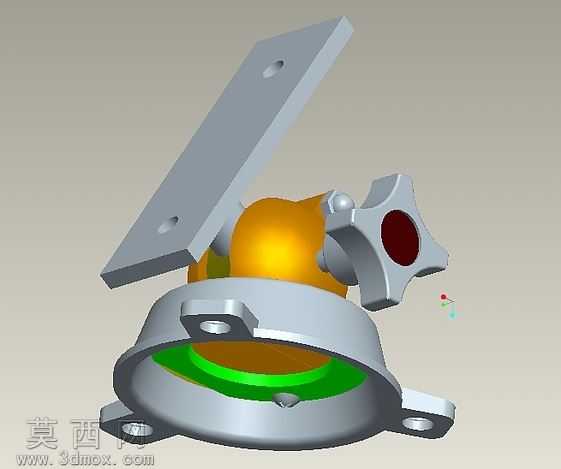

本作品为可调安装式旋转重型虎钳的完整三维装配设计，采用Pro/Engineer完成全参数化建模与装配校验，整体建模过程遵循机械加工工艺逻辑，所有零件均按照实际生产的公差要求进行特征构建，确保各部件间的装配间隙符合工装夹具的使用标准。模型整体分为底座安装组件、球铰旋转调节组件、锁紧操控组件、工件装夹平台四大模块，底座采用带三个安装耳的圆盘式结构，安装耳上预留标准螺栓过孔，可适配不同规格的工作台安装需求，底座内部设置环形限位槽，搭配绿色耐磨衬垫结构，既为旋转组件提供顺滑的转动支撑，又能承受重型装夹带来的径向载荷，避免长期使用出现结构磨损松旷。球铰旋转组件采用大直径球面铰接结构，球面部分做了等壁厚处理，表面赋予金属氧化质感的黄色材质，模拟实际产品的耐磨涂层处理，可实现装夹平台在多角度范围内的任意姿态调整，满足不同角度的工件加工作业需求。锁紧操控组件采用星形手轮结构，手轮中心设置红色防滑握持区域，手轮与内部锁紧顶杆做了同轴度约束，转动手轮时可通过顶杆压紧球面铰接结构，实现调整后姿态的快速锁止，锁止状态下可承受大扭矩的装夹载荷，不会出现姿态偏移。上部装夹平台为平板式结构，表面预留两个定位安装孔，可根据使用需求加装不同规格的钳口组件，平台与球铰结构采用刚性连接，保证装夹时的结构稳定性。渲染阶段采用工业产品常用的哑光金属材质搭配局部高光亮面处理，清晰区分不同功能部件的材质属性，底座与手轮赋予银灰色铸铝材质，衬垫部分采用高饱和度绿色工程塑料材质，球面铰接部分采用暖黄色金属涂层材质，通过光影调整突出各部件的结构轮廓与装配关系，完整还原重型可调虎钳的结构细节与功能逻辑，可直接用于工装夹具的结构参考、教学演示以及二次开发设计。
