适配Proxxon磨机的StepCraft机台除尘装置

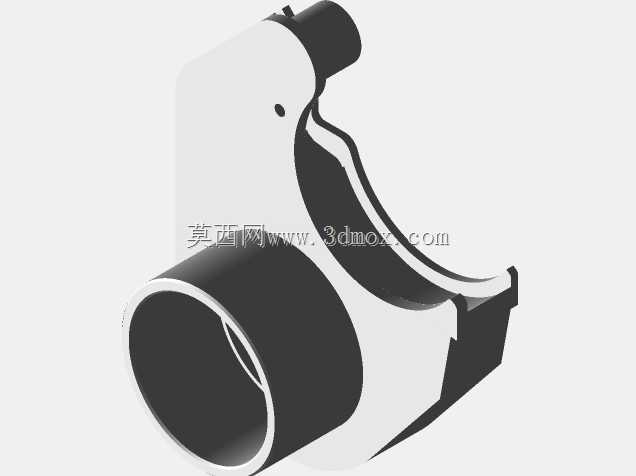

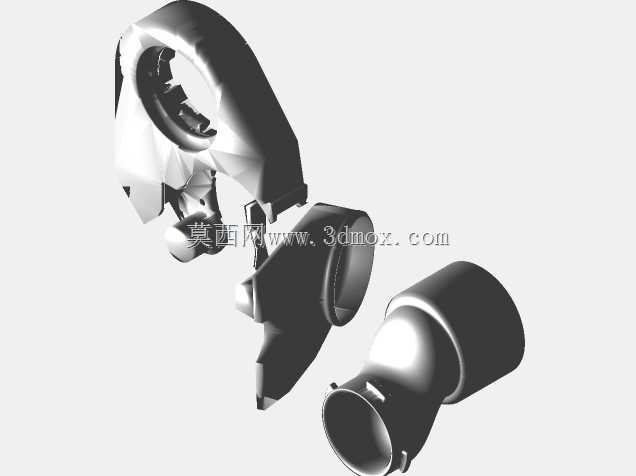

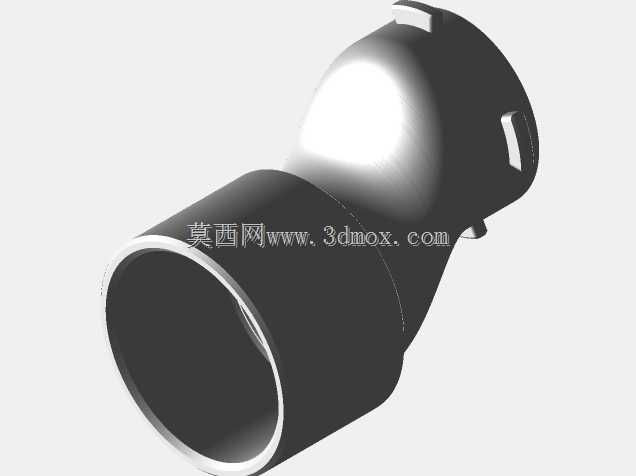

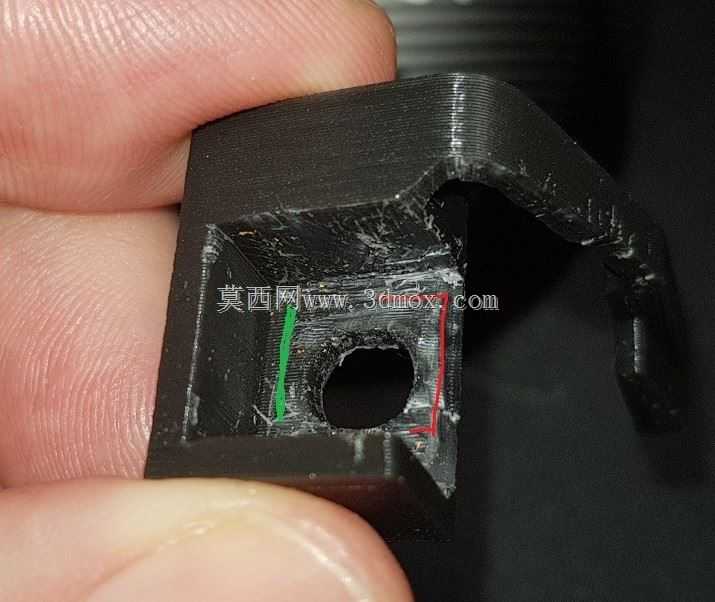

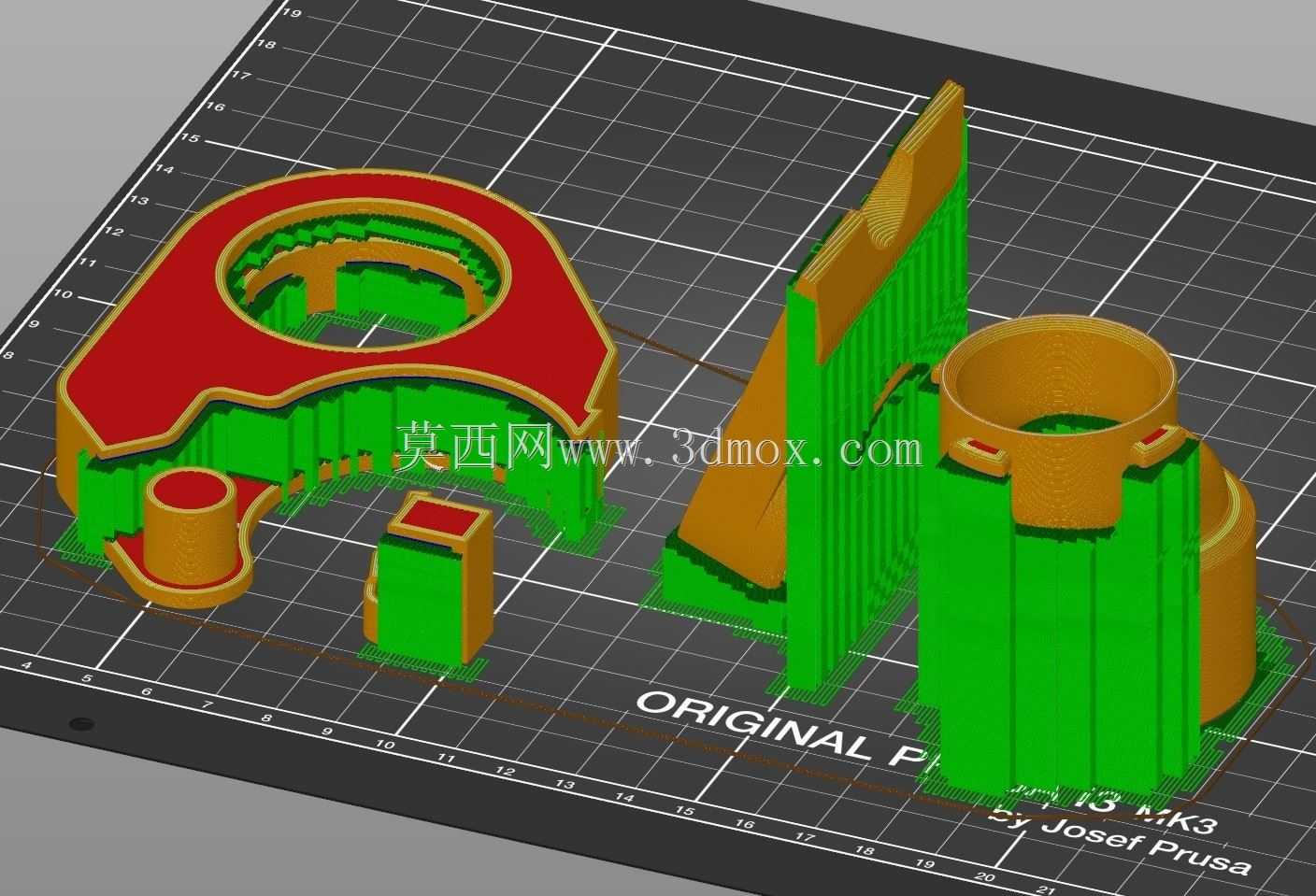

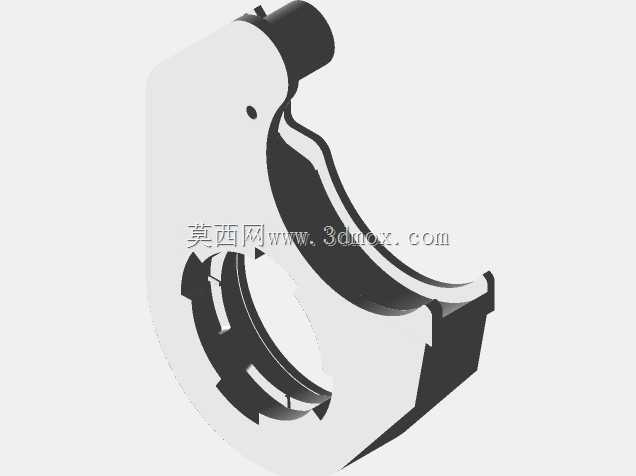

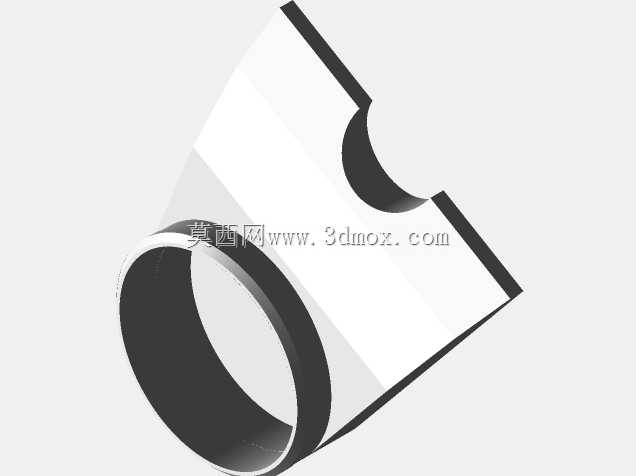

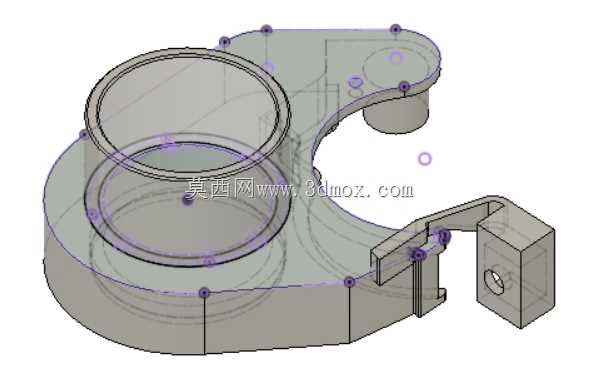

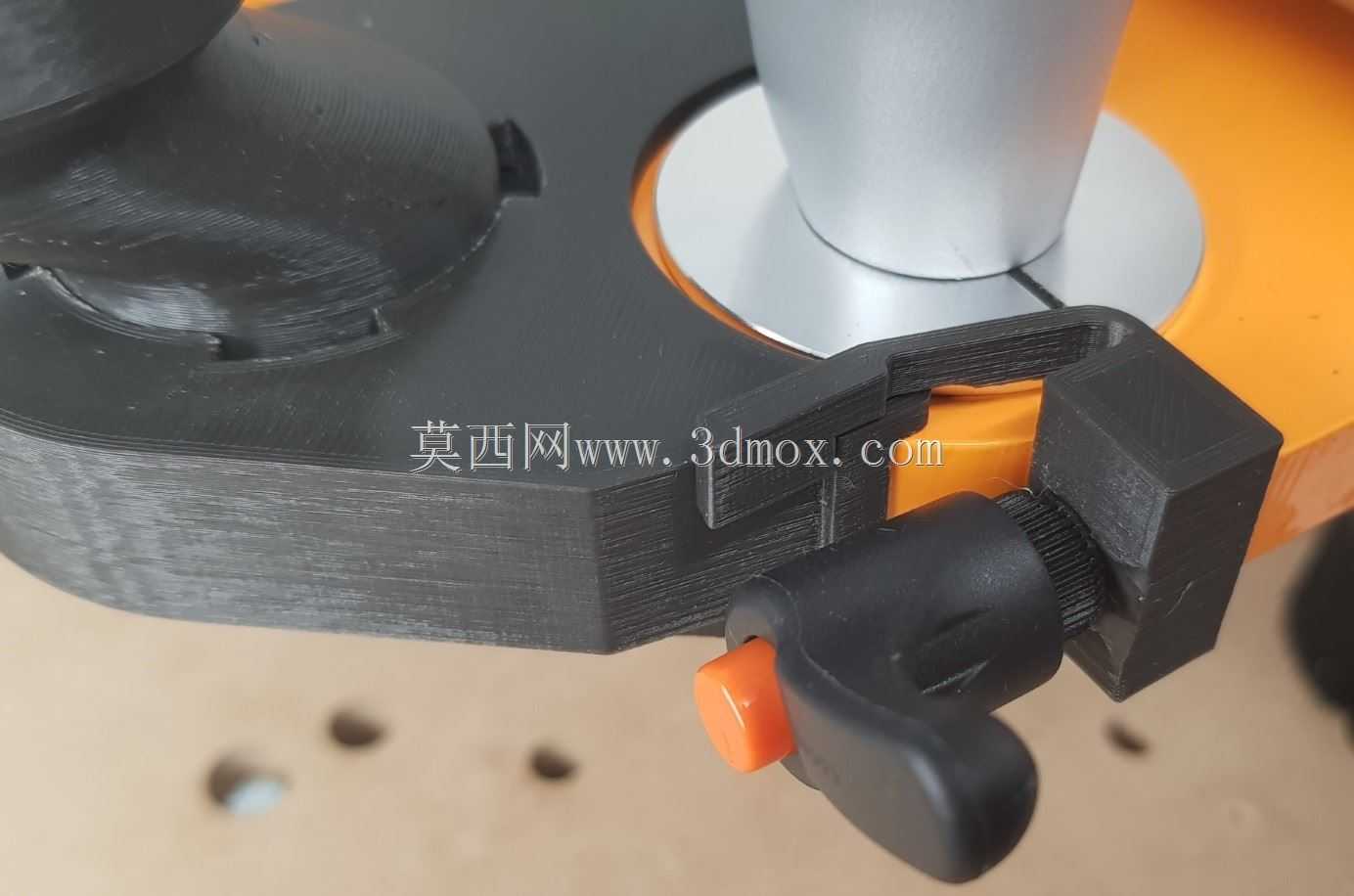

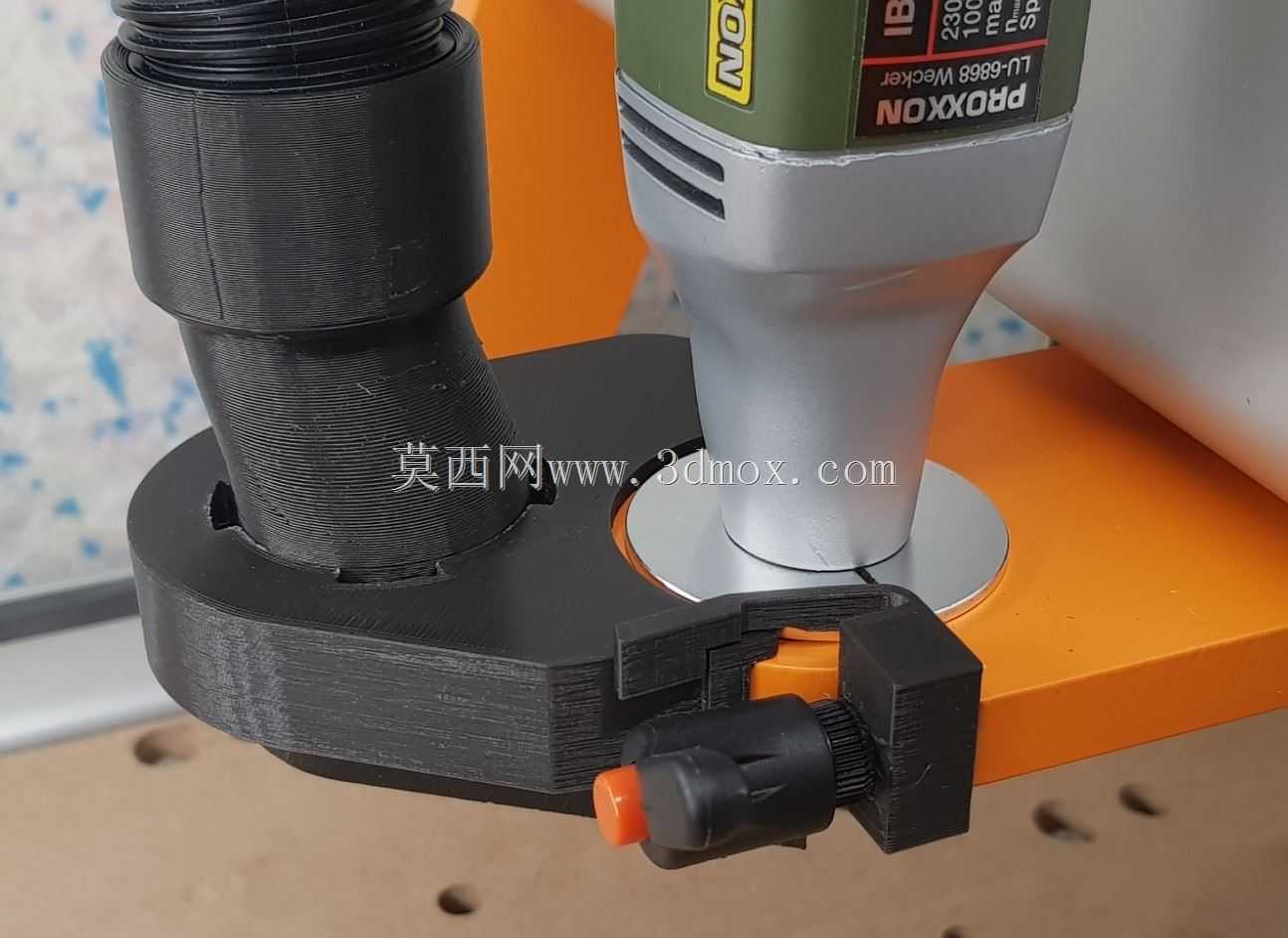

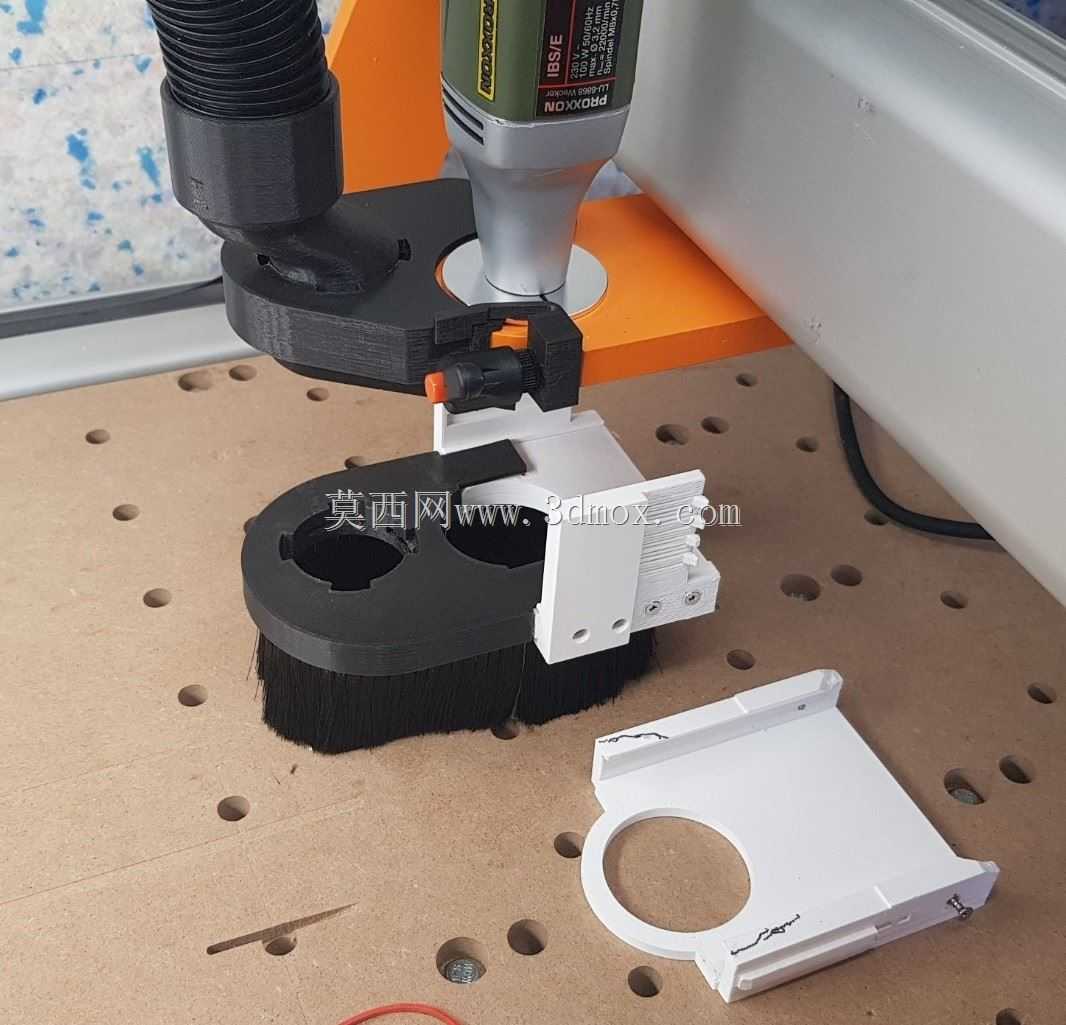

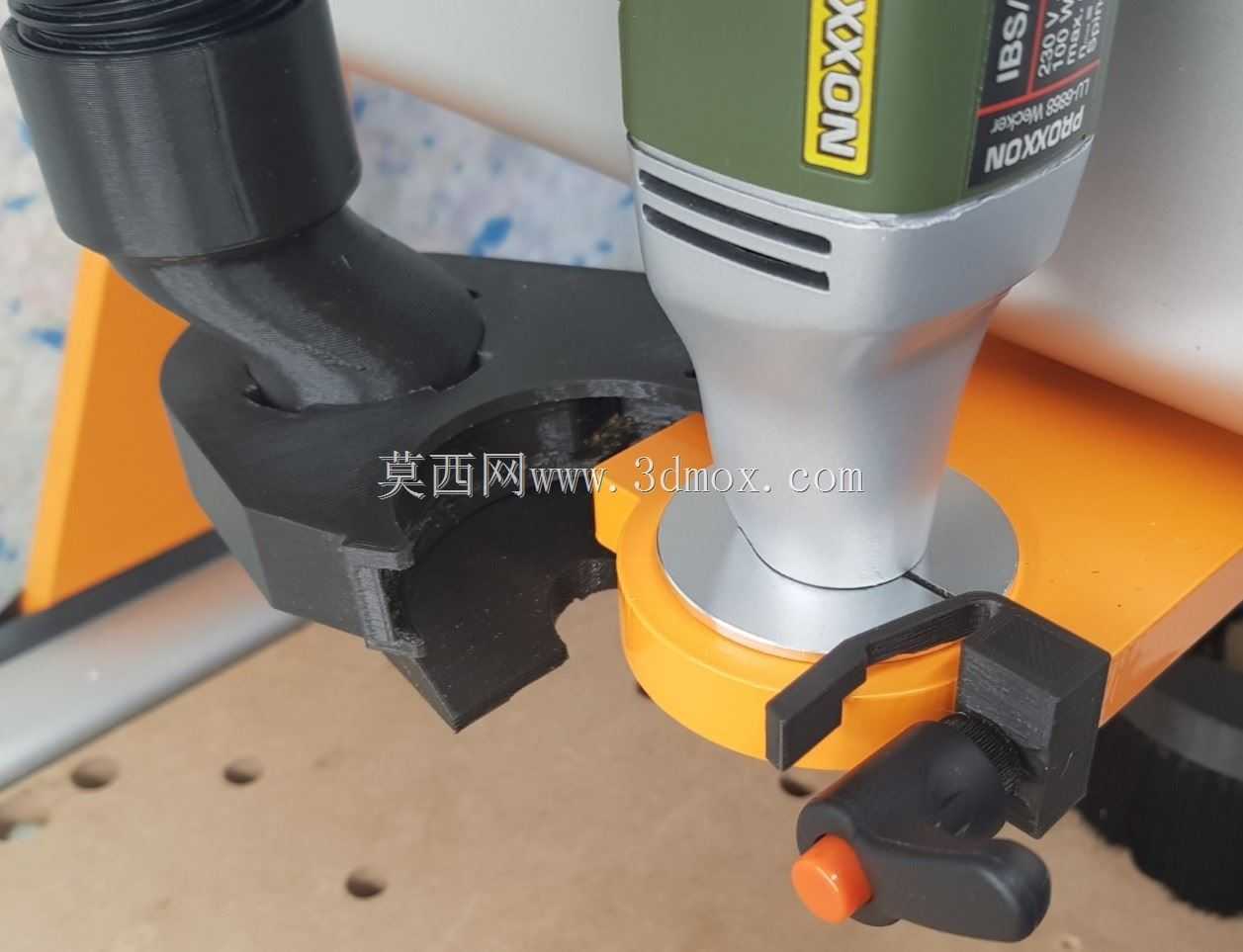

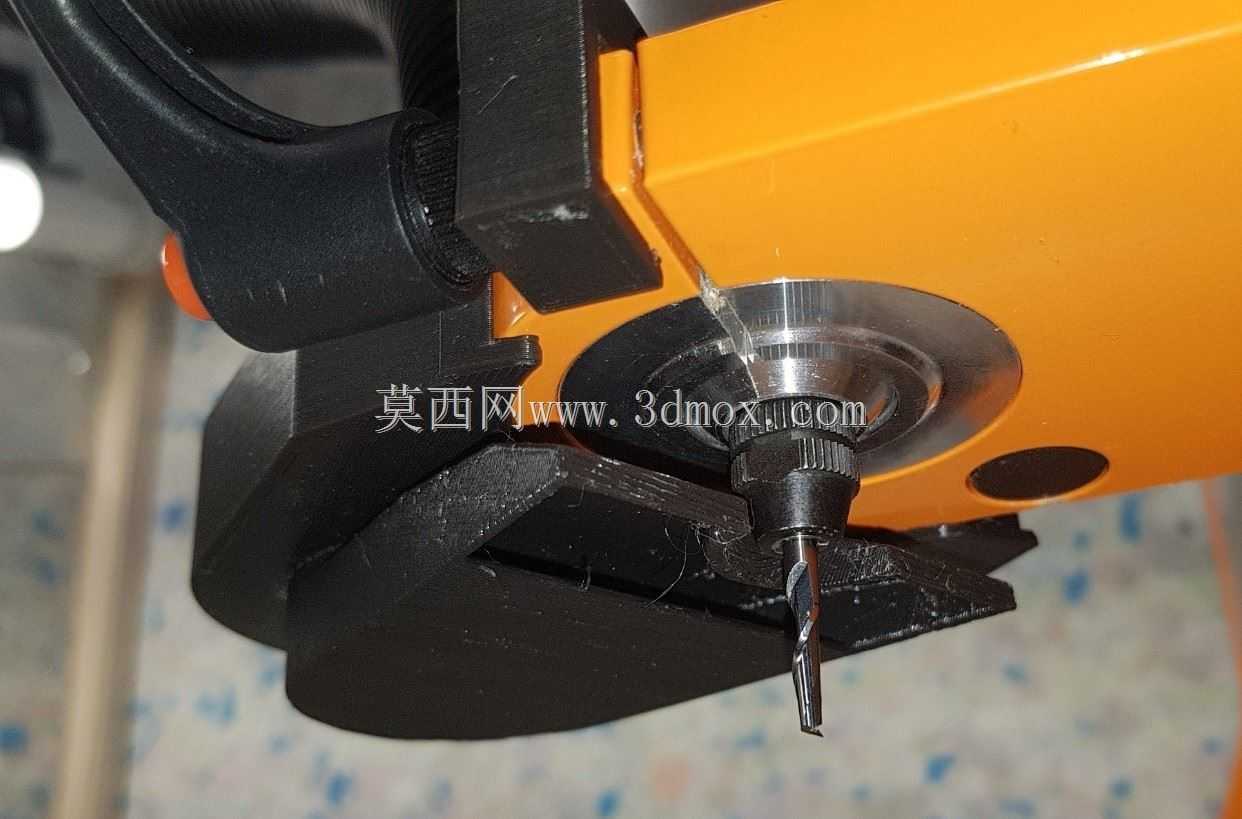

这款适配小型台式加工设备的除尘装置，主要面向桌面级精密机加作业场景，针对Proxxon、Dremel类手持旋转磨机搭载在StepCraft数控平台作业时的粉尘扩散问题设计，解决小尺寸加工区域碎屑飞溅、粉尘堆积影响加工精度与作业环境的痛点。装置整体围绕磨机主轴安装位做环形贴合设计，吸尘接口采用38毫米标准软管口径，匹配常规工业小型吸尘管路的连接规格，无需额外转接件即可对接通用吸尘系统。设计时优先考虑拆装便捷性，整体结构无需额外工具即可完成开合与位置调整，能够快速适配磨机的装夹与拆卸操作，不会增加日常换刀、调整加工位的操作步骤。安装边界完全贴合StepCraft机台的工作台面轮廓，环形基座卡在工作台的主轴过孔周边，不会超出工作台边缘占用额外的装夹空间，同时预留了主轴电机的运行间隙，即便搭载尺寸稍大的主轴拔出器，也不会出现结构干涉。锁紧结构采用层位定位设计，锁止部件需要按照正确的层叠方向装配才能实现可靠固定，机头部分的安装角度经过反复调整，尽可能减少3D打印制作时的支撑材料用量，降低打印后处理的工作量，打印成型的部件之间采用紧密配合公差，组装后不会出现松动漏尘的问题。针对不同用户的使用差异，装置上设计了可微调的锁定指结构，用户可以根据自身踏板的漆面厚度、安装角度差异，对内部锁定结构做微量修磨或者增补调整，比如在红线标记区域做少量去除，或是在绿线区域增补垫片，就能适配不同批次机台的尺寸公差。软管接头采用弯曲造型设计，在保证38毫米通径的前提下尽可能压缩整体尺寸，避免接头过高干扰磨机的加工行程，同时还设计了简化版本的接头结构，去掉了锁止结构，适合搭载小尺寸主轴的用户选用，进一步压缩安装占用空间。实际使用时，吸尘口正对磨机加工区域的切屑飞出方向，能够在粉尘扩散前就将其吸入管路，避免细屑飘入机台导轨缝隙造成磨损，也能减少作业区域的浮尘浓度，保护操作人员的呼吸环境，装置的快拆结构也方便日常清理积存的切屑，不会出现碎屑卡滞无法开合的问题。
