适配桌面加工场景的低成本简易CNC钻头

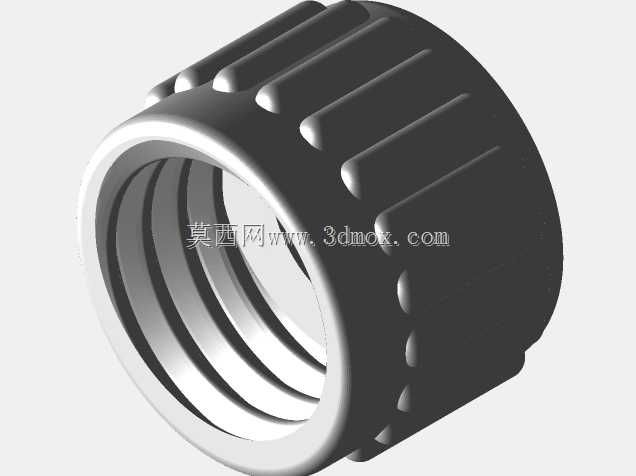

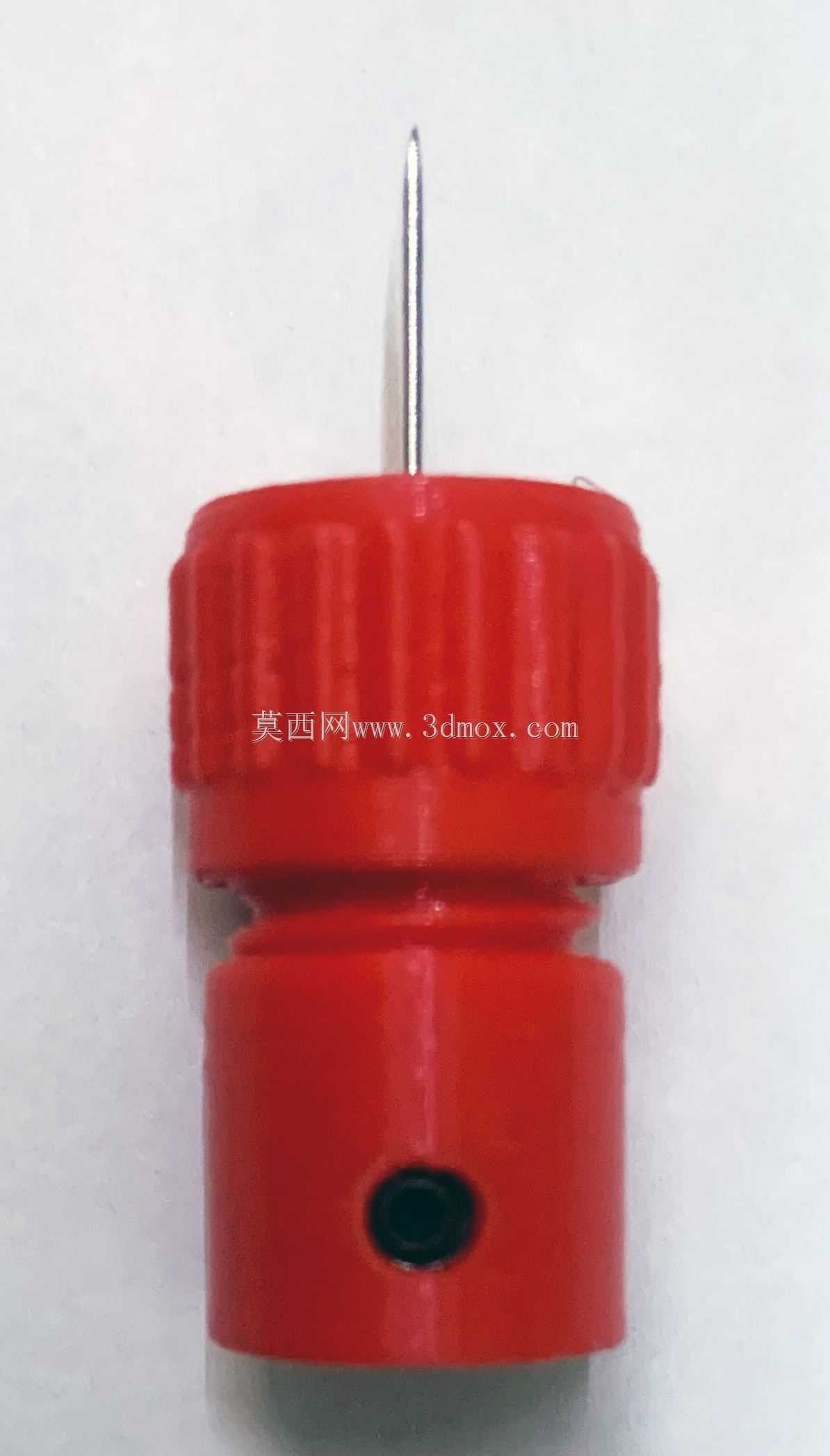

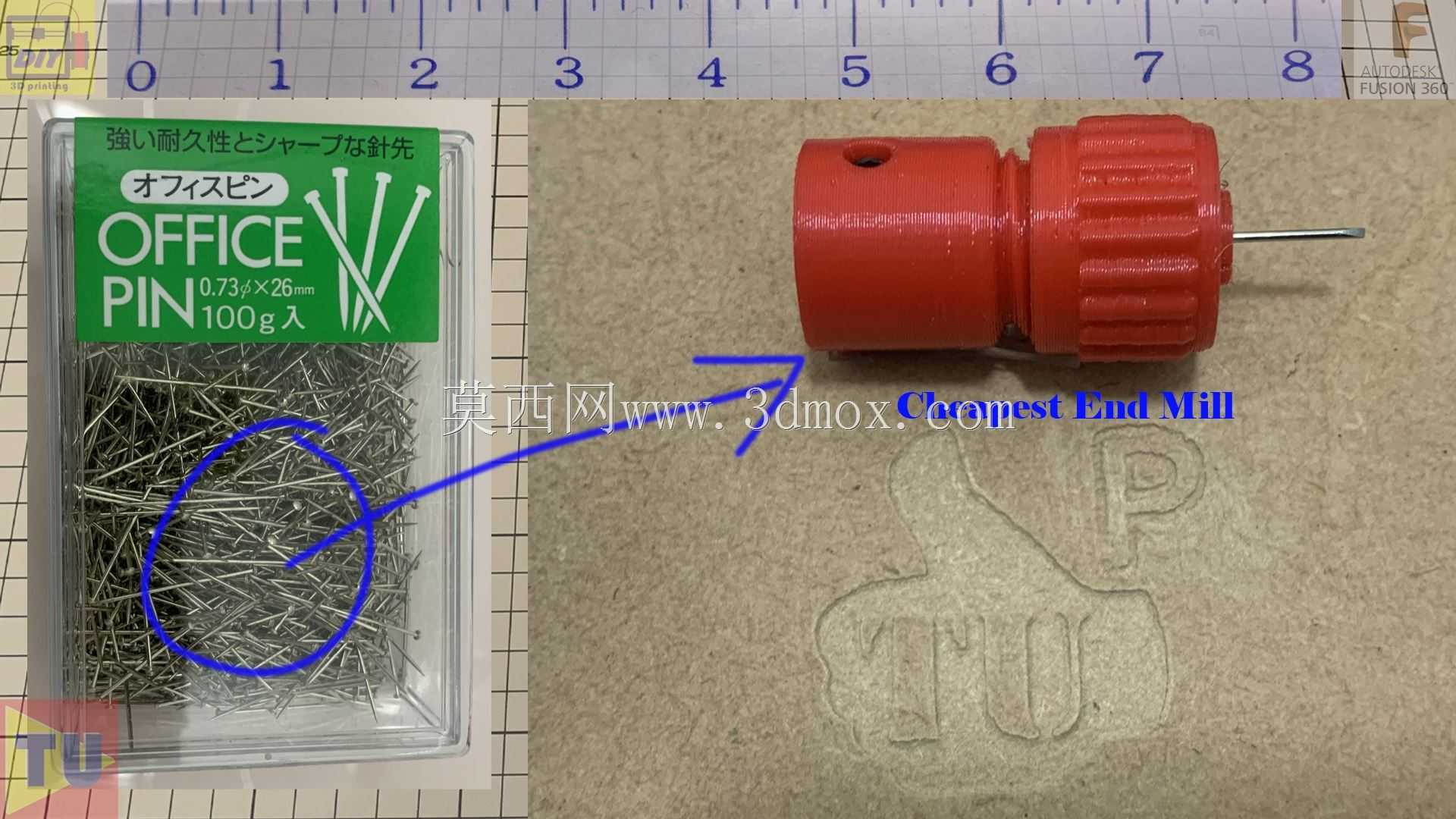

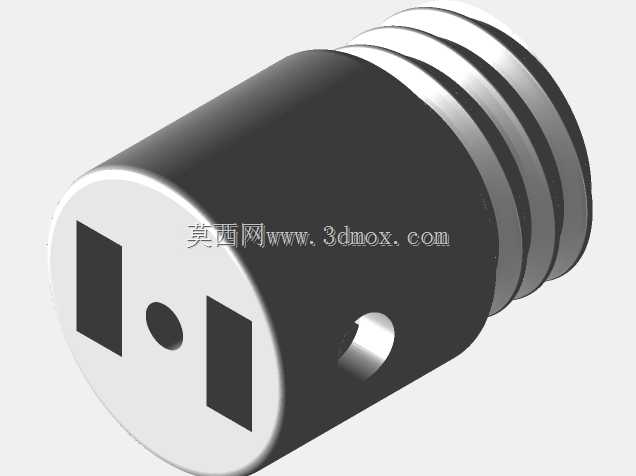

这款简易钻具的核心设计思路，是利用日常办公场景常见的办公销作为钻削刃具载体，搭配3D打印成型的红色绝缘材质主体结构，实现极低的制造成本，适配桌面级小型数控加工场景的轻量钻削需求。从结构功能来看，主体上部做了周向滚花纹理，方便操作人员手动拧动调整钻具装夹松紧，无需额外辅助工具即可完成钻刃的更换与固定；中部的阶梯轴结构是为了匹配桌面小型数控设备的主轴装夹孔径，安装时可直接卡入对应规格的弹簧夹头，无需额外定制转接套，降低装夹适配成本；下部侧面开设的横向小孔，是钻刃锁紧结构的操作位，使用细小内六角扳手即可穿过该孔拧紧内部的锁紧螺钉，将作为钻刃的办公销牢牢固定，避免钻削过程中出现刃具打滑、窜动的问题。

从实际应用场景出发，这款钻具并不适配金属等硬质材料的大进给钻削，主要面向软木、薄PCB基板、低密度塑料等软质材料的小直径孔加工，尤其适合桌面级改造数控设备的爱好者、小型电子打样场景使用，无需采购高价的微型硬质合金钻头，仅需更换成本极低的办公销即可完成钻削作业，单支钻刃的成本远低于常规商用微型钻头。设计过程中针对钻具的Z轴限位做了适配优化，主体上部的凸缘结构可直接抵靠在主轴端盖处，限制钻具的轴向窜动行程，避免钻削进给过深导致工件报废或者刃具折断；钻刃的伸出长度可通过松开锁紧螺钉自由调整，针对不同厚度的工件可灵活设置钻削深度，无需调整设备的Z轴原点参数，适配小批量多规格的软材打样作业。

从安装边界尺寸来看，主体最大外径适配常规桌面小型数控设备的ER11规格夹头，整体装夹长度控制在常规主轴的装夹行程范围内，不会出现装夹后干涉设备运动路径的问题；钻刃采用标准直径的办公销，无需二次打磨即可直接装夹使用，刃部的尖锐角度刚好适配软材的钻削需求，不会出现钻削入口毛刺过大、孔位偏斜的问题。实际使用中，针对薄PCB基板的定位孔加工，这款钻具的钻削精度可满足常规电子打样的需求，钻削过程中排屑顺畅，不会出现软材钻削常见的堵屑、烧料问题；针对软木材料的浅孔加工，可适当提高进给速度，钻削效率可满足小型手工件的加工需求，钻刃磨损后仅需拔出旧销更换新的办公销即可，整个更换过程不超过十秒，大幅降低了轻量钻削作业的刃具成本与更换耗时。
