StepCraft系列CNC设备紧凑型排尘适配结构

桌面级CNC加工场景中，切削碎屑与粉尘的无组织扩散一直是影响加工精度、操作人员健康与设备维护周期的核心痛点，尤其是StepCraft D系列这类紧凑型桌面CNC，工作行程空间有限，常规外置排尘装置往往会挤占加工区域，导致大尺寸工件装夹时需要反复拆卸排尘结构，大幅降低加工效率。这套适配结构正是针对这一实际工程痛点开发，核心设计目标是在极小的安装空间内实现可靠的排尘效果，同时不干涉设备原有加工行程。

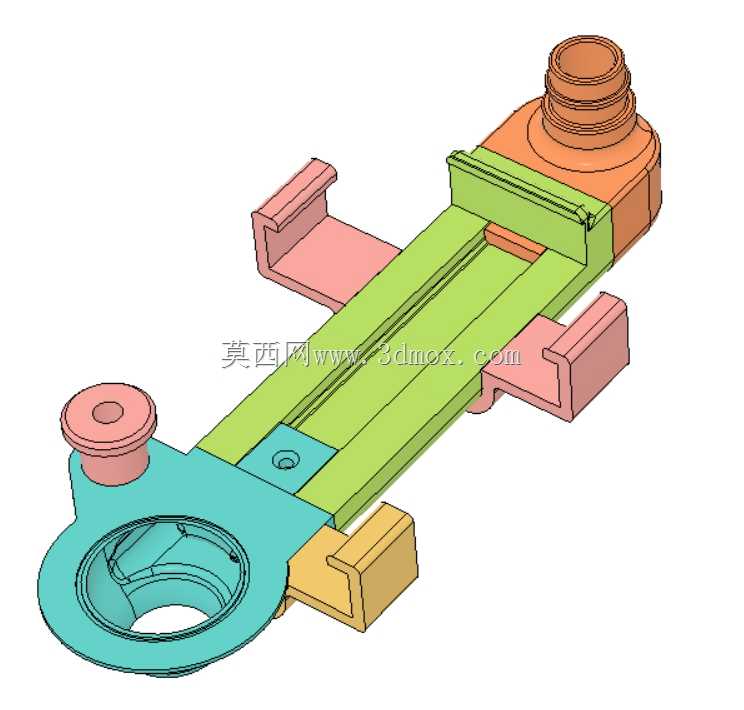

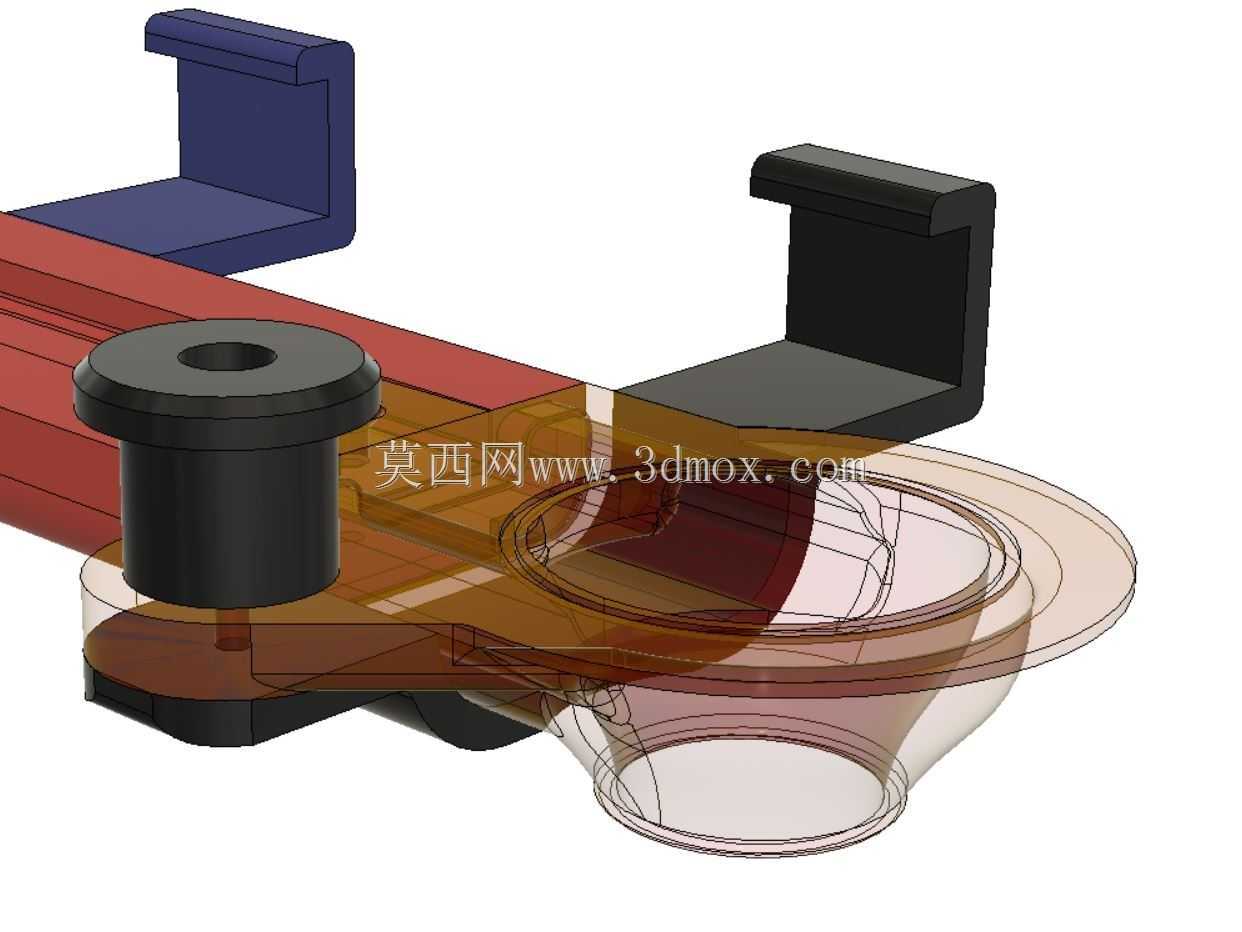

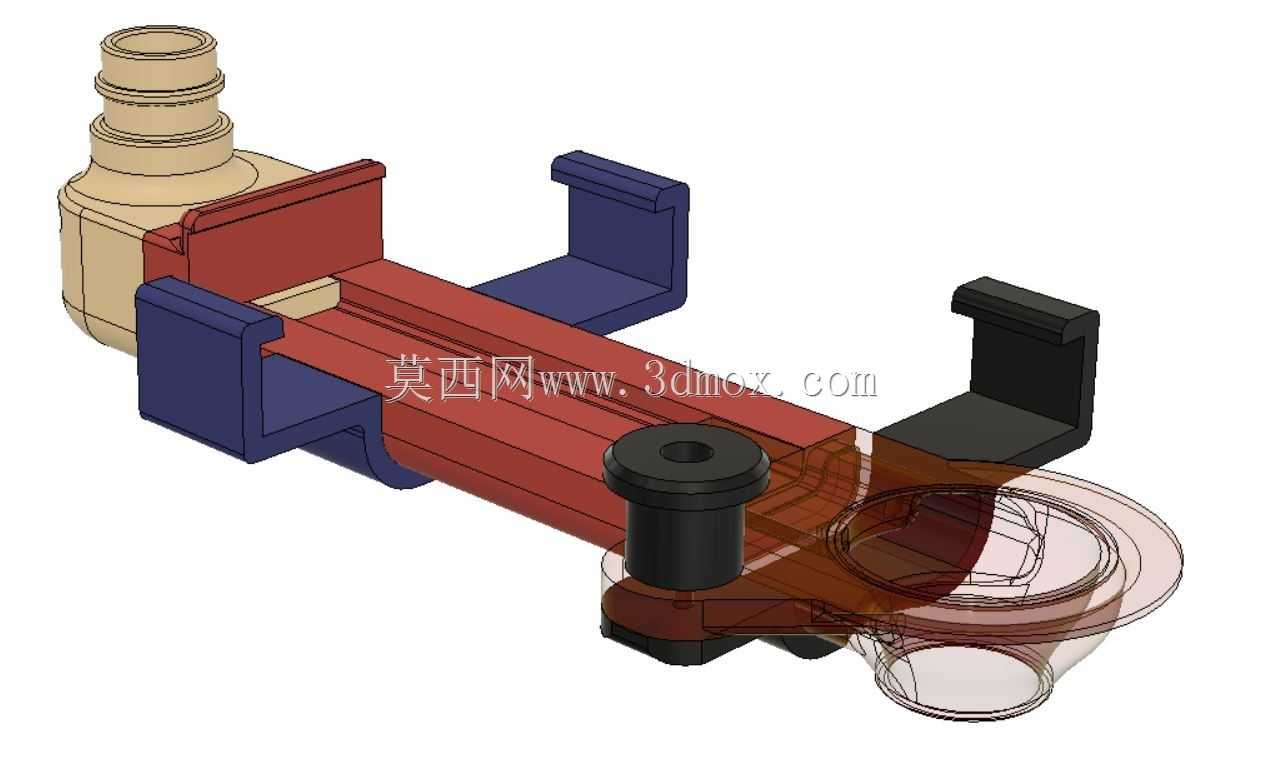

从实际安装边界来看，整套结构完全贴合主轴与设备横梁的安装间隙，不会向加工区域额外突出过多轮廓，安装完成后整个工作区域可保持完整可用状态，加工常规尺寸工件时无需拆卸排尘结构，避免了反复拆装带来的对位偏差与时间损耗。结构专门适配小型proxxon主轴的安装尺寸，固定点位经过反复校核，不会与主轴夹头、换刀结构产生运动干涉。

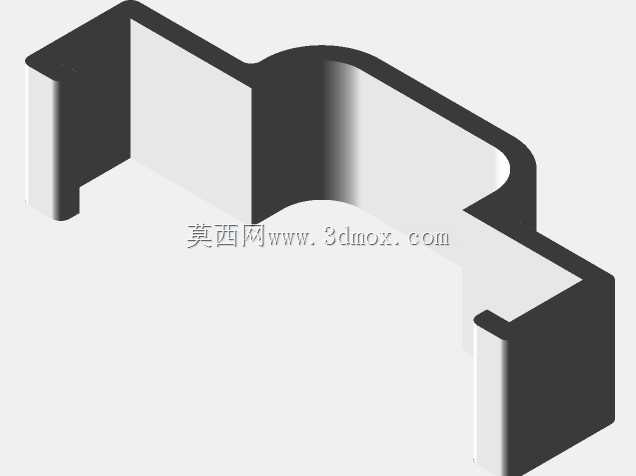

安装方式上做了快拆优化设计，整套结构仅需一颗3mm×12mm的螺钉配合专用支架即可完成固定，日常需要清理排尘通道、或者更换加工刀具需要更大操作空间时，仅需松开单颗螺钉即可快速拆除，无需拆解整套固定结构，大幅降低日常维护的操作成本。其余拼接部件可根据实际使用需求选择粘接或者螺钉紧固，从长期维护清洁的角度出发，采用螺钉紧固的方式更便于定期拆开清理通道内堆积的细屑，避免长期使用后排尘通道堵塞影响吸力。

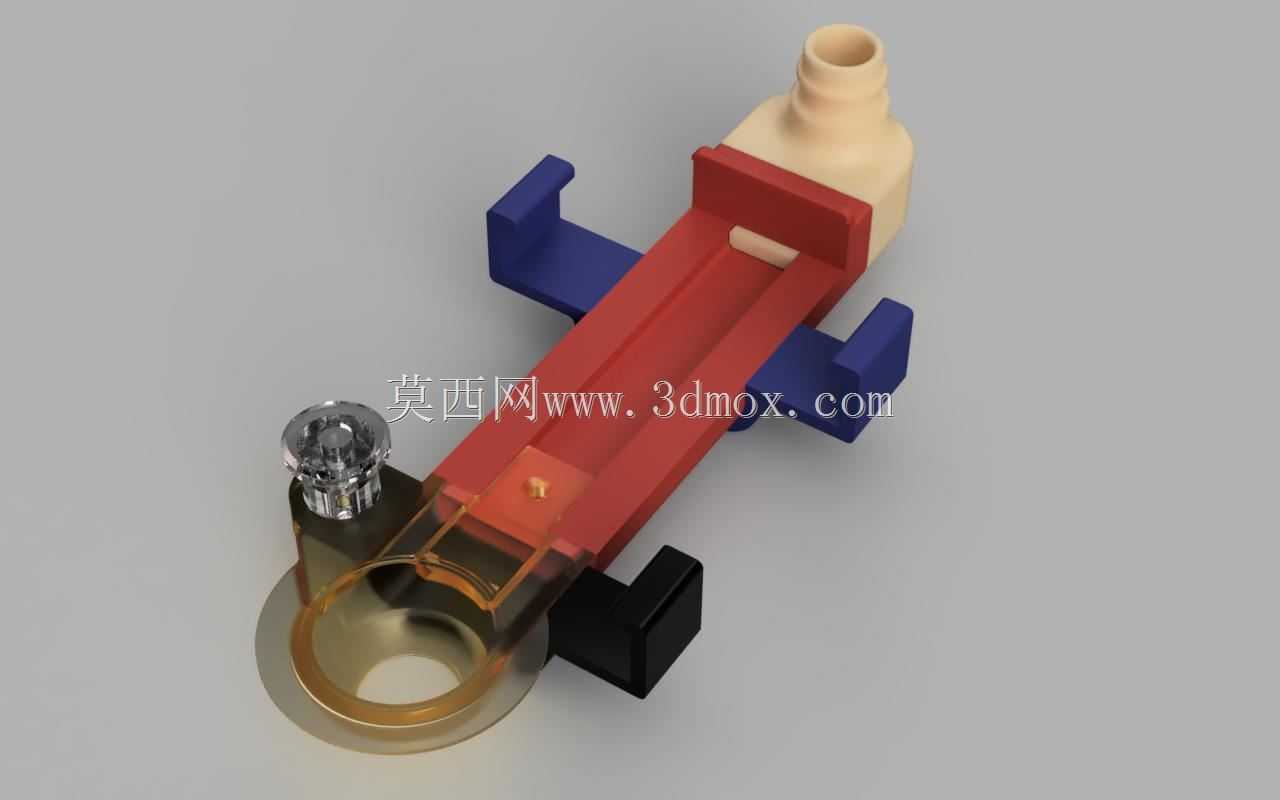

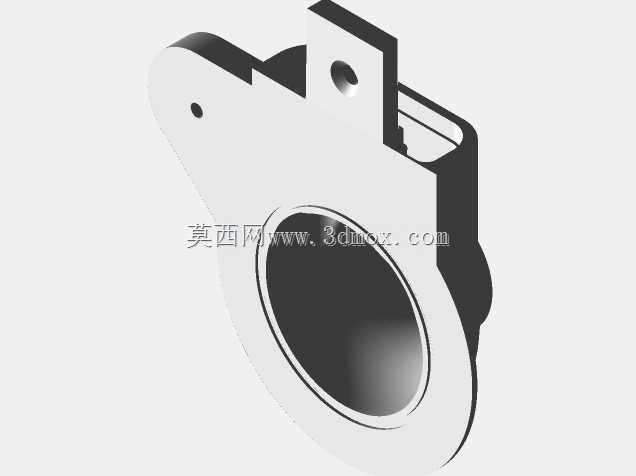

排尘通道的流道经过针对性优化，在有限的结构尺寸内尽可能保证流道顺畅，实际加工测试过程中未出现碎屑卡滞、排尘不畅的问题，可有效将铣削产生的木屑、塑料屑、轻质金属屑及时吸走，避免碎屑堆积在加工表面影响刀具切削路径，同时减少粉尘飘散到设备导轨、传动丝杆上的概率，降低传动部件的磨损速率。结构采用分体式拼接设计，可直接通过FDM工艺打印制作，常规PLA材料即可满足日常使用的强度要求，若需要长期高频使用，选用PETG材料可获得更好的韧性与抗冲击性能，延长结构使用寿命。

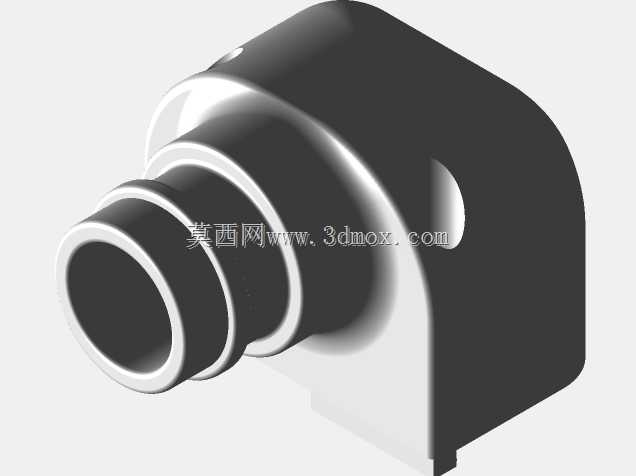

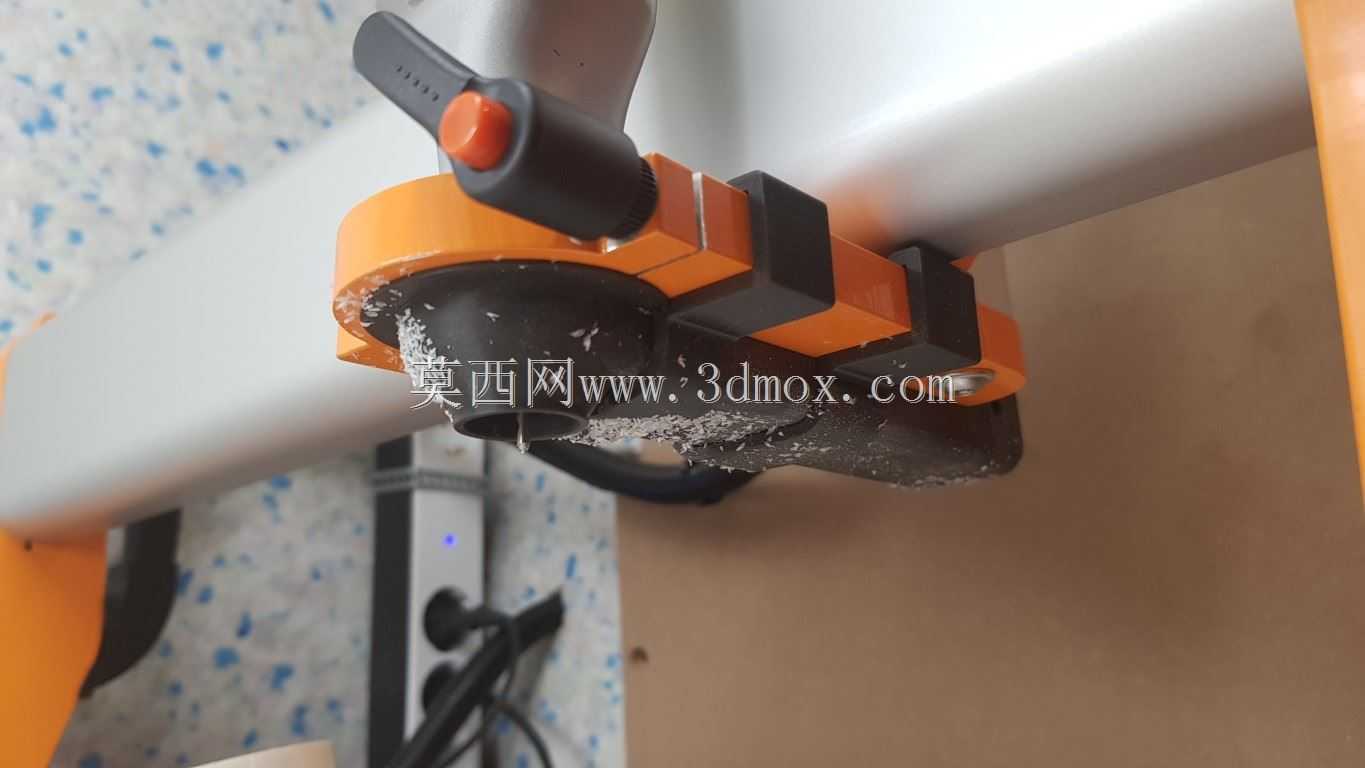

在实际加工场景中，这套适配结构可适配所有StepCraft D系列型号设备，安装后不会改变设备原有行程参数，也不会影响设备原有安全防护结构的正常使用，排尘口可对接常规工业吸尘器软管，无需额外定制转接头，即可快速搭建桌面CNC的局部排尘系统，有效改善小型加工工位的作业环境。
