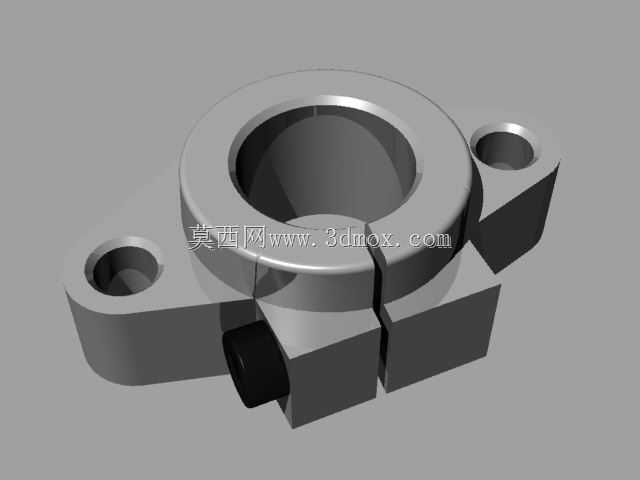

数控机床用20mm对开式法兰轴环固定件

　　这款轴环固定件主要面向小型数控机床的光轴锁紧定位场景，在自研非标数控设备的轴系布局里，这类零件承担着轴向硬限位、传动件轴向定位的核心作用，区别于传统顶丝式轴环易划伤光轴表面、锁紧后受振动易移位的缺陷，对开式的夹紧结构不需要从轴端穿装，可在光轴的任意轴向位置完成固定，现场装配调整的灵活度更高，尤其适合已经预装了轴承、同步轮等端部零件的轴段做后期位置微调。从结构设计逻辑来看，主体采用上下对开的剖分结构，剖分面预留了微小的夹紧间隙，当侧面的锁紧螺栓拧紧时，上下瓣体沿剖分面产生微变形，抱紧穿过中心孔的光轴，抱紧力均匀分布在轴环与光轴的整个配合圆周上，不会出现顶丝锁紧带来的局部应力集中，也不会在光轴表面留下顶丝压痕，

　　后期调整轴位置时不会因为表面压痕出现卡滞。两侧的带安装孔法兰耳是一体式延伸结构，两个安装孔的中心距、孔位公差都按照常用小型设备的安装基准做了适配，安装时既可以先将轴环抱紧在光轴上，再通过法兰孔将整个轴系固定在设备安装基板上，也可以先把法兰座固定在基板上，再穿入光轴调整到目标位置后锁紧，两种装配顺序都能适配不同工位的装配流程。中心通孔的公称直径为20mm，配合公差按照过渡配合的区间设计，既保证穿轴时的顺畅度，又能在螺栓锁紧后提供足够的静摩擦力抵抗轴向窜动，侧面锁紧螺栓的规格选型经过扭矩校核，在常规的8.8级内六角螺栓推荐拧紧扭矩下，可承受的轴向推力完全覆盖小型数控设备进给轴、传动光轴的常规轴向载荷，不会出现切削振动下的位置漂移。

　　法兰安装面与中心孔的垂直度做了严格的形位公差约束，固定后可保证光轴与安装基板的平行度符合传动要求，不会因为安装偏斜导致轴系转动卡滞、传动件偏磨的问题。整体外形做了倒角去锐处理，没有尖锐的加工棱角，装配时不会划伤操作人员，也不会和周边的走线、防护钣金产生干涉，所有棱边的倒角尺寸统一为C1，既符合机械加工的工艺性要求，也能提升零件的外观一致性。在实际设备调试过程中，这类轴环还可以作为行程硬限位的撞块安装座，在法兰端面固定行程开关触发挡片，不需要额外在光轴上加装其他固定件，减少轴系上的零件数量，降低装配累积误差。
