手动拉铆作业用铆钉工具结构设计

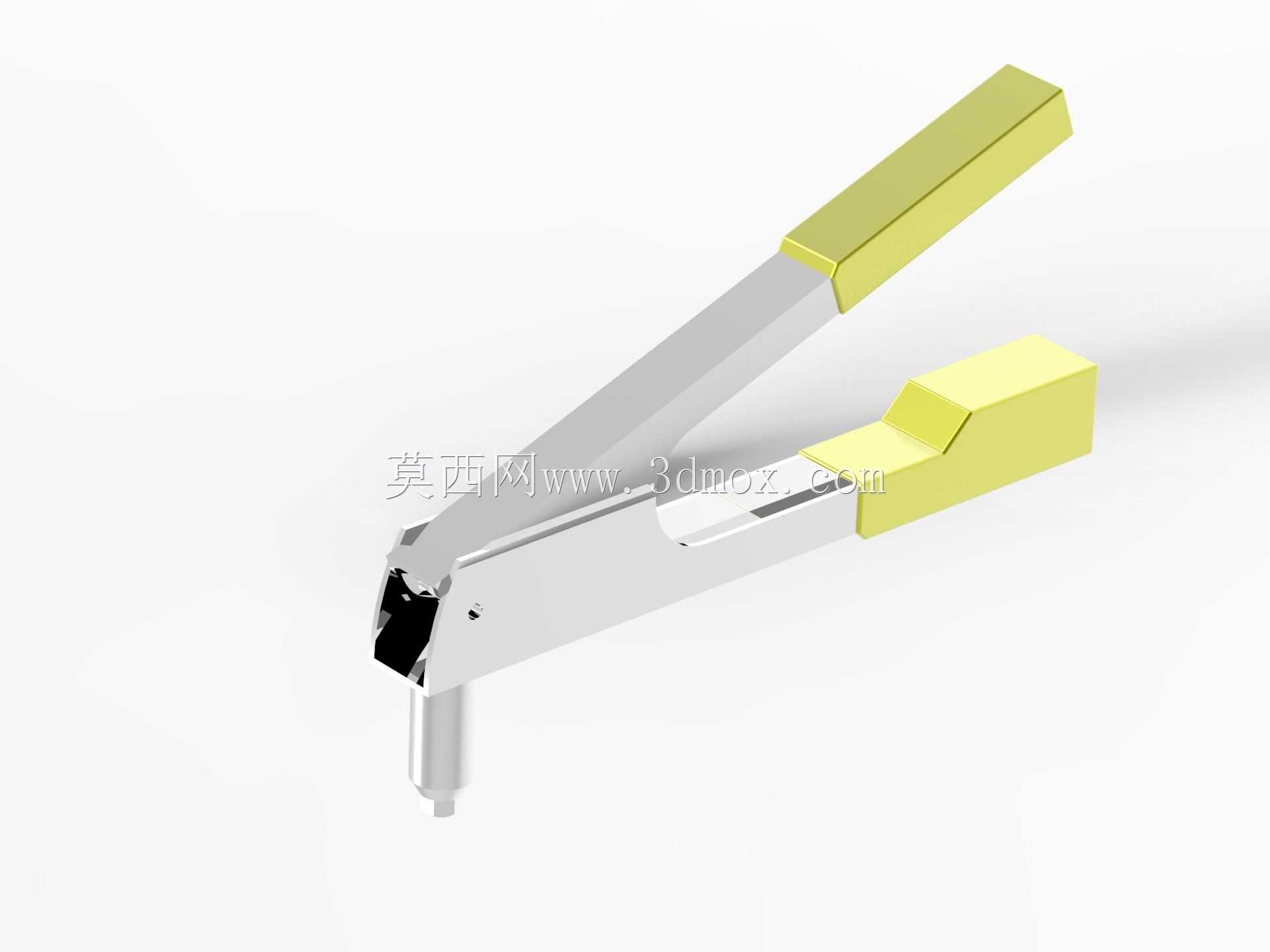

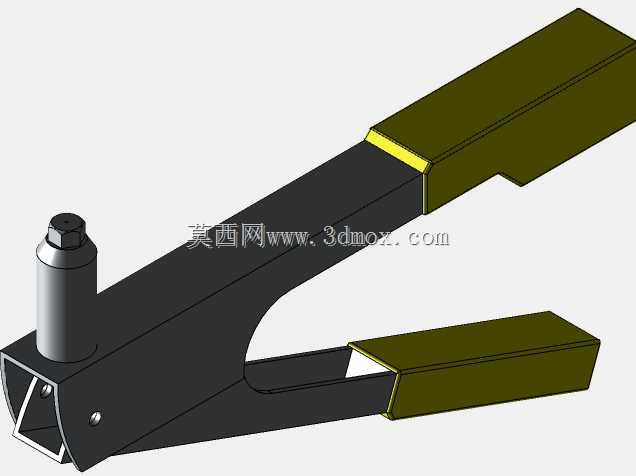

这款手动拉铆工具的结构设计，完全围绕现场铆接作业的实际操作需求展开，在钣金加工、机箱机柜装配、户外广告牌安装、小型五金件紧固等场景中，这类工具是一线操作工人最常接触的手持作业器具，不需要外接气源或电源，单人即可完成抽芯铆钉的紧固作业，适配不同规格的常规抽芯铆钉，能满足薄金属板、非金属板材之间的永久性铆接需求。从结构布局来看，工具采用双杠杆式的力臂设计，握持部分做了贴合手掌弧度的造型处理，操作时双手握持施力即可通过内部的拉爪结构夹紧铆钉芯轴，持续施力过程中芯轴被拉动，让铆钉本体在板材背面膨胀形成紧固墩头，到位后芯轴自动断裂，完成单次铆接动作，整个施力行程经过优化，普通成年操作者不需要施加过大的握力即可完成常规规格铆钉的拉铆作业，降低长时间操作的手部疲劳感。工具的头部出钉口做了导向定位设计，作业时可以快速对准预制的铆接孔位，避免铆接过程中铆钉偏移导致的铆接歪斜、紧固力不足问题，内部的拉爪组件采用耐磨结构设计，长期使用后也能保持对铆钉芯轴的可靠夹持，不会出现打滑、拉不动芯轴的情况。从外形尺寸来看，整体长度适配成年人双手握持的操作范围，作业时可以伸入深度较浅的狭窄装配空间完成铆接，不需要额外预留过大的操作回转空间，头部的径向尺寸控制合理，在靠近边角位置的铆接点位也能顺利对位，不会和周边的结构件发生干涉。工具的主体受力结构采用高强度金属材质，保证反复施力过程中不会出现结构变形、力臂断裂的问题，握持部分的包覆结构既可以提升握持摩擦力，避免操作时手打滑，也能在一定程度上隔绝金属触感，提升低温环境下作业的握持舒适度。在实际装配场景中，这类手动拉铆工具相比气动拉铆枪更适合零散作业、户外无气源的作业场景，不需要配套管线和动力源，随身携带即可完成作业，结构简单可靠，日常维护只需要定期清理头部残留的铆钉碎屑、在铰接位置加注少量润滑脂即可长期使用，故障率远低于动力类铆接设备。设计过程中重点平衡了力臂放大比和整体重量的关系，力臂过长虽然能降低施力力度，但会导致整体尺寸过大，不便于狭小空间操作，力臂过短则会导致操作费力，最终的尺寸参数经过多轮实操验证，兼顾了操作省力性和空间通过性，头部的铆钉适配结构可以通过更换不同规格的导嘴，适配不同直径的抽芯铆钉，不需要额外更换工具即可完成多种规格铆钉的铆接作业，提升单把工具的作业覆盖范围。铰接位置的销轴做了防松设计，长期反复开合使用也不会出现销轴松脱、结构旷量变大的问题，保证施力过程中力的传递效率稳定，不会因为结构旷量导致操作行程变长、施力损耗变大。
