带D型标识圆形法兰安装座结构设计

这款带D型标识的圆形法兰安装结构，常应用在流体管路终端、小型设备舱体检修口、气动元件安装端面的场景中，核心作用是实现端面密封、部件定位以及外部附件的承载安装。从实际工程使用角度看，这类法兰结构多布置在设备外侧易操作的位置，既需要满足日常检修时的快速拆装需求，也要保证安装后与对接部件的同轴度，避免出现密封失效、定位偏移的问题。

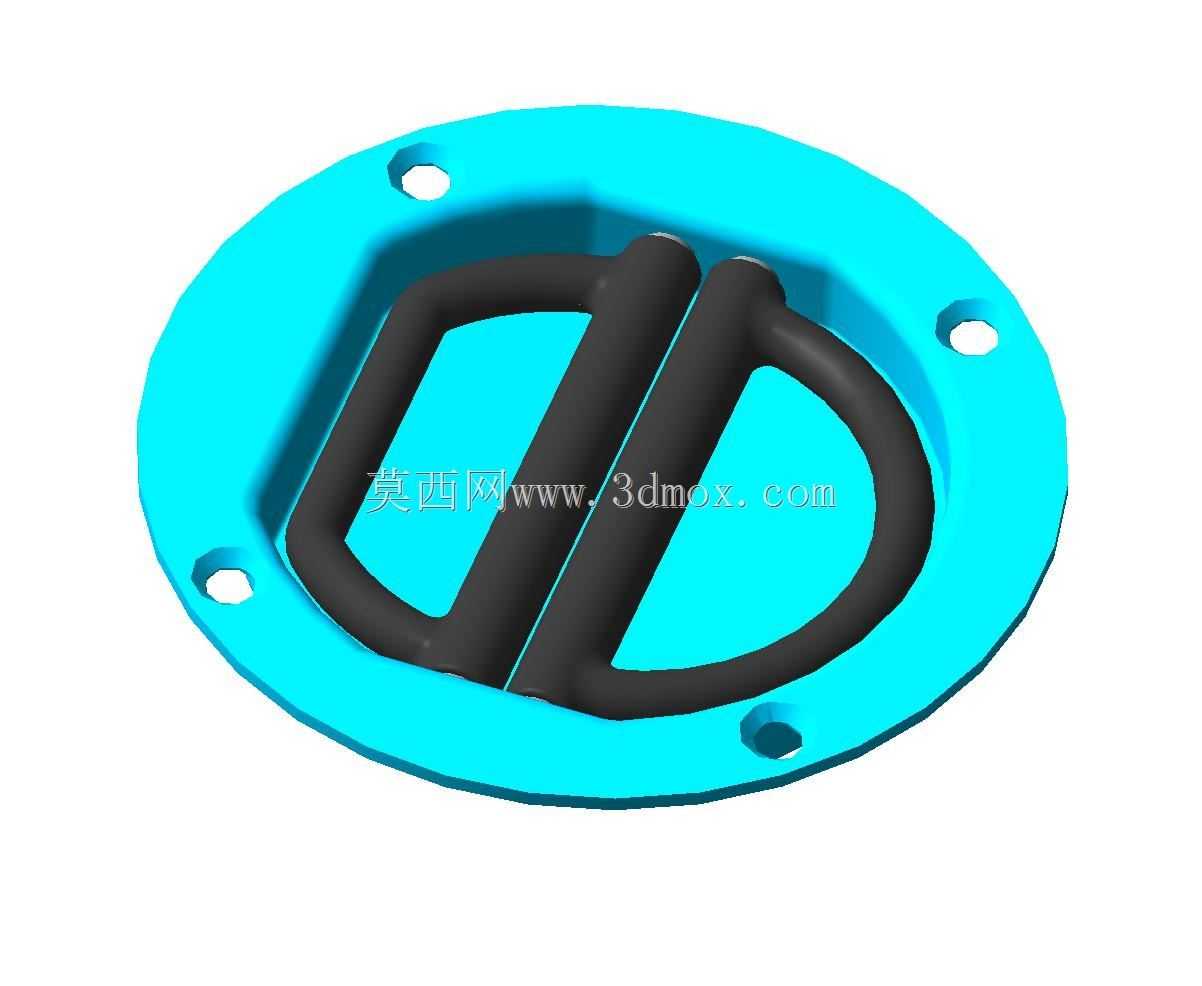

设计上采用圆形法兰盘作为主体承载结构，法兰外缘均匀布置四个通孔安装位，孔位沿圆周对称分布，适配标准螺栓紧固安装，安装时可通过对角拧紧的方式保证法兰端面受力均匀，避免局部压应力过大导致密封垫片变形失效。法兰盘中心区域做内凹沉台设计，沉台轮廓匹配对接部件的D型截面，这种非圆轮廓的设计一方面可以实现安装时的周向防转，省去额外的定位销结构，另一方面D型的平直边可以作为安装对位的视觉参考，现场装配时无需额外测量对位，就能快速找准安装角度，降低一线装配人员的操作难度。

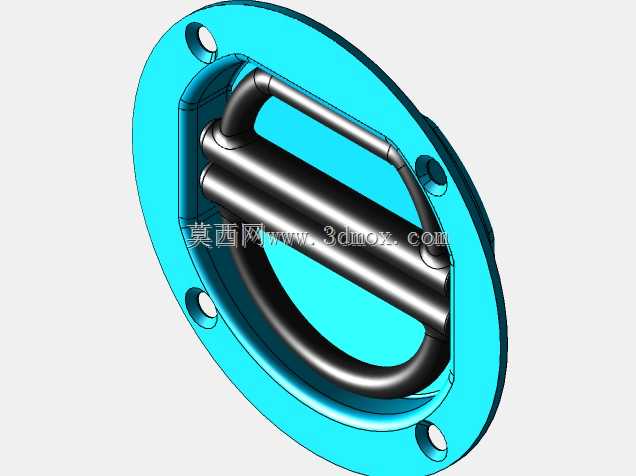

沉台内部设置的双D型加强筋结构，沿沉台中心对称布置，筋条与法兰盘本体一体成型，既可以提升法兰整体的结构刚性，减少法兰在螺栓紧固时的翘曲变形量，也能在法兰作为端盖使用时，为内侧密封件提供均匀的压紧支撑面，避免密封件局部受压不均出现渗漏。法兰盘的厚度设计充分考虑了安装边界的限制，整体厚度控制在常规管路法兰的标准范围内，安装后不会突出设备外表面过多，避免与周边其他部件产生运动干涉，四个安装孔的中心距按照通用五金配件的常规安装尺寸设计，可直接适配多数同规格的标准管路接口、设备舱口，无需额外做安装孔位的二次加工。

从实际选型适配的角度看，这类法兰结构可根据使用场景选用不同材质，常规工况下采用工程塑料注塑成型即可满足轻量化与防腐需求，若应用在高压管路、重载安装场景，也可更换为金属材质通过机加工成型，结构本身的尺寸公差设计预留了足够的工艺调整空间，适配不同加工工艺的精度要求。法兰端面的平整度设计严格遵循密封面的加工要求，安装时配合对应厚度的密封垫片，即可满足IP65级以上的端面防护要求，适用于多数有防尘、防溅水需求的工业设备外侧安装场景。
