双层带扶手工业金属手推车结构设计

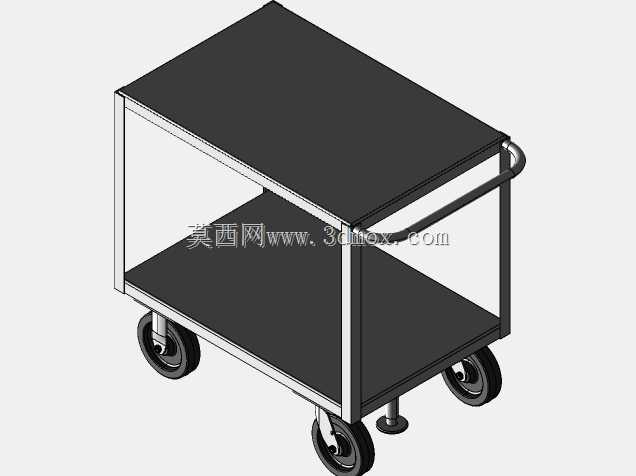

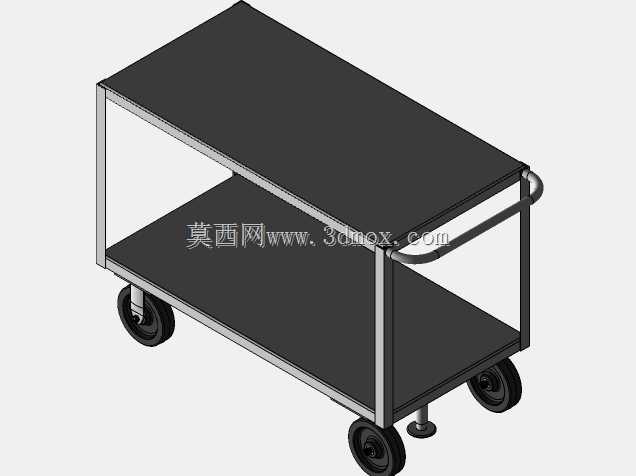

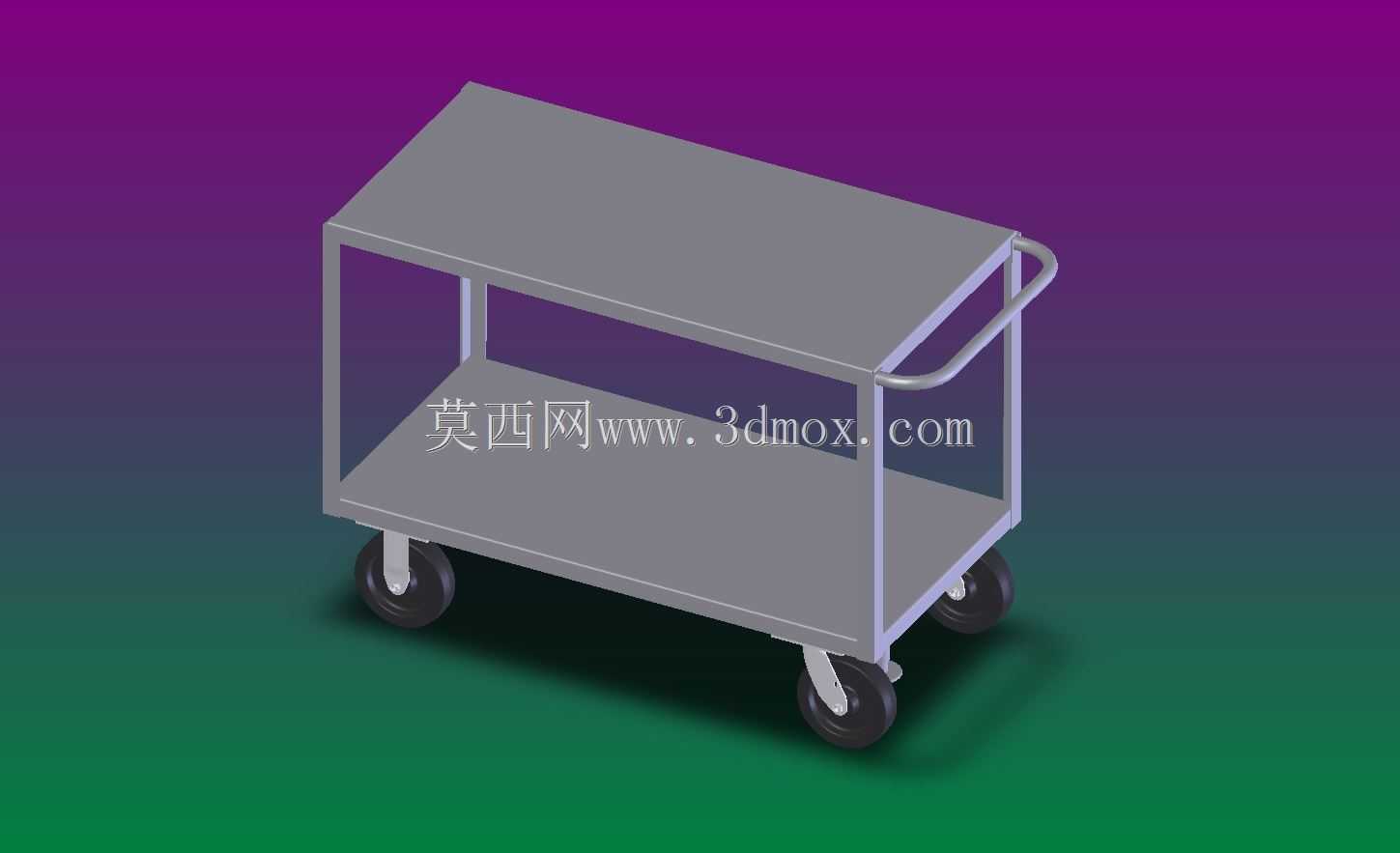

这款双层金属手推车的设计，核心围绕车间内短距离物料转运的实际工况展开，在机械加工、装配车间、仓储分拣场景中，这类推车是衔接工序间物料流转的基础工装，承担着从毛坯暂存区到加工工位、从装配线末端到成品暂存区的小件物料转运任务，避免人工零散搬运的效率损耗，也能减少工件磕碰损伤的概率。从结构设计逻辑来看，整车采用框架式焊接结构，上下两层均为平整金属置物台面，台面边缘做了小幅折边处理，防止转运过程中圆形工件、零散盒件从台面滑落，侧边设置的弧形金属扶手高度匹配成年人站立推行的施力位置，扶手与框架采用满焊连接，能承受满载推行时的侧向推力，不会出现连接处脱焊变形的问题。底部配置的四个脚轮采用两定两万的布局，靠近扶手侧的两个脚轮为万向带刹结构，直行推行时能保持行进方向稳定，转向时只需轻压扶手调整方向即可，停靠在工位旁时踩下刹车就能固定整车位置，不会被过往人员误碰移位。设计过程中充分考虑了安装边界与通过性，整车宽度控制在常规车间通道的通行阈值内，能顺利通过0.8米宽的车间人行通道，也能适配多数生产区域的货梯入口尺寸，两层置物台的间距经过反复校核，既保证下层台面能放置高度不超过300mm的箱体类工件，也不会让上层台面过高导致取放物料时抬臂费力，整车框架采用薄壁矩形管焊接成型，在保证结构强度满足额定载重需求的前提下，尽可能降低整车自重，减少推行时的阻力。置物台面采用花纹钢板材质，表面的防滑纹理能增大与工件包装箱的摩擦力，即使在地面有轻微坡度的区域转运，也能避免物料滑动移位，框架的所有焊接位置都做了打磨去毛刺处理，不会在使用过程中划伤操作人员的手部，也不会勾挂作业人员的工作服袖口。在实际使用场景中，这类推车还可以根据转运物料的类型做适配调整，比如放置精密加工件时，可以在台面上铺设橡胶垫减少磕碰，放置零散小零件时，可以在台面上加装分隔栏实现分类存放，整车的结构没有复杂的传动部件，日常维护只需定期检查脚轮的转动顺滑度、紧固脚轮安装螺栓即可，不需要复杂的保养流程，能适应车间内多粉尘、少量油污的作业环境，长期使用也不会出现结构变形的问题。
