铃木摩托车链条张紧调节器结构

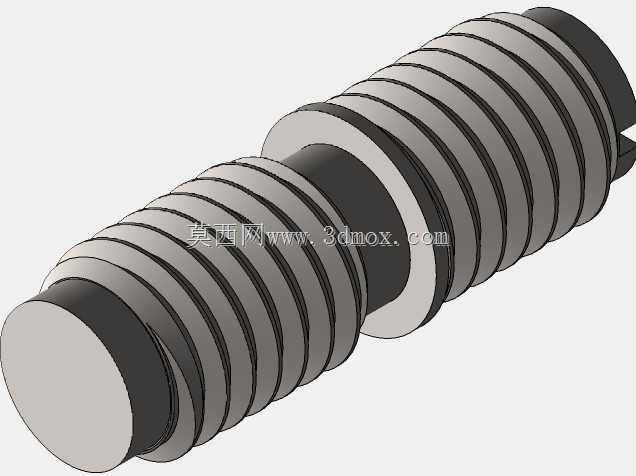

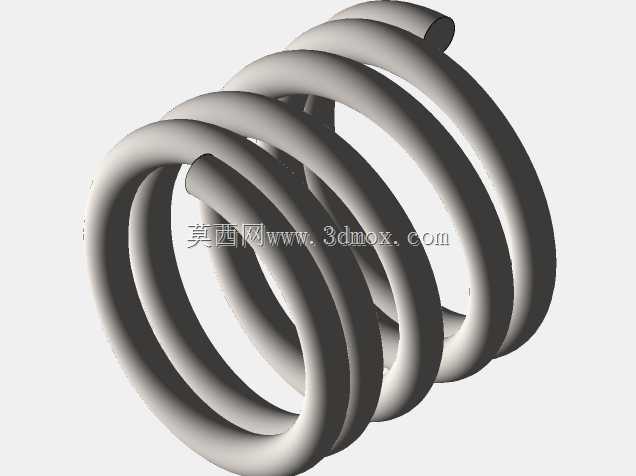

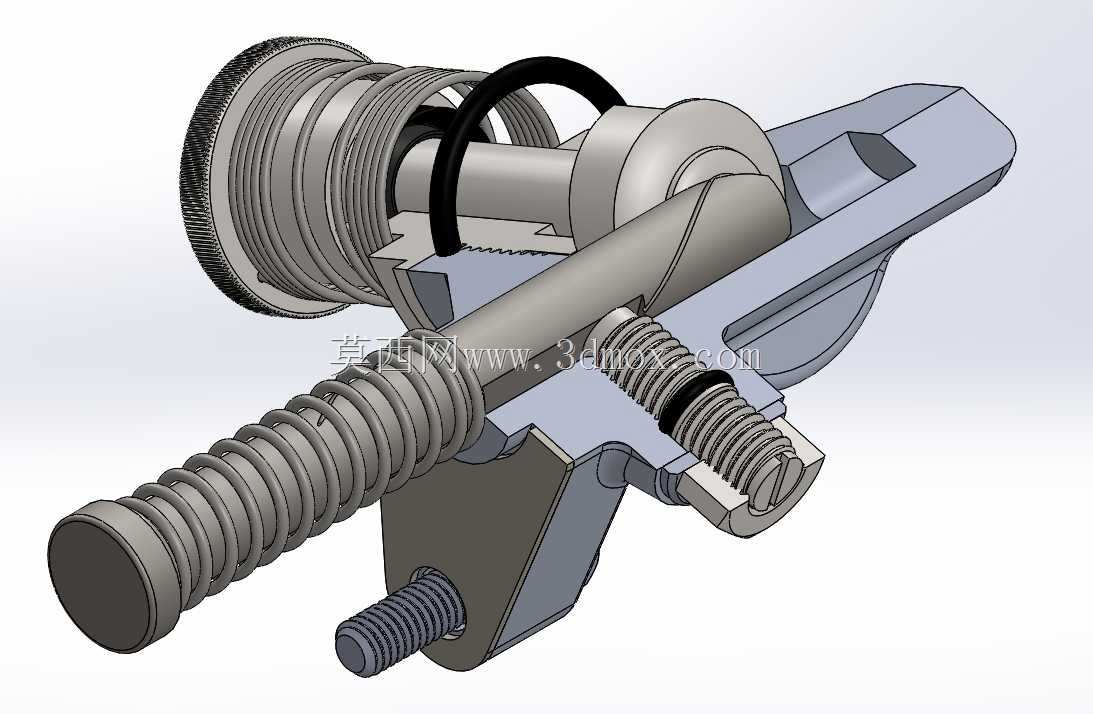

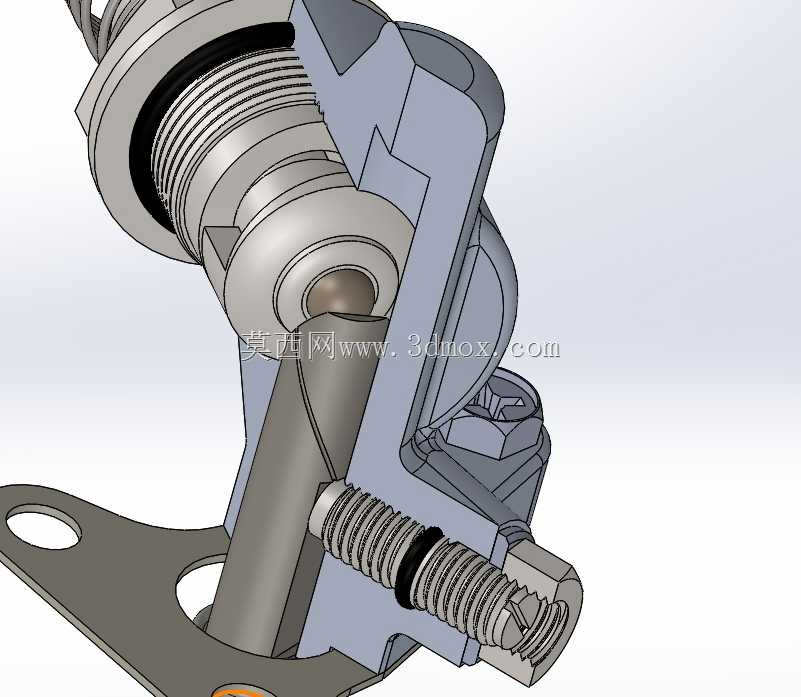

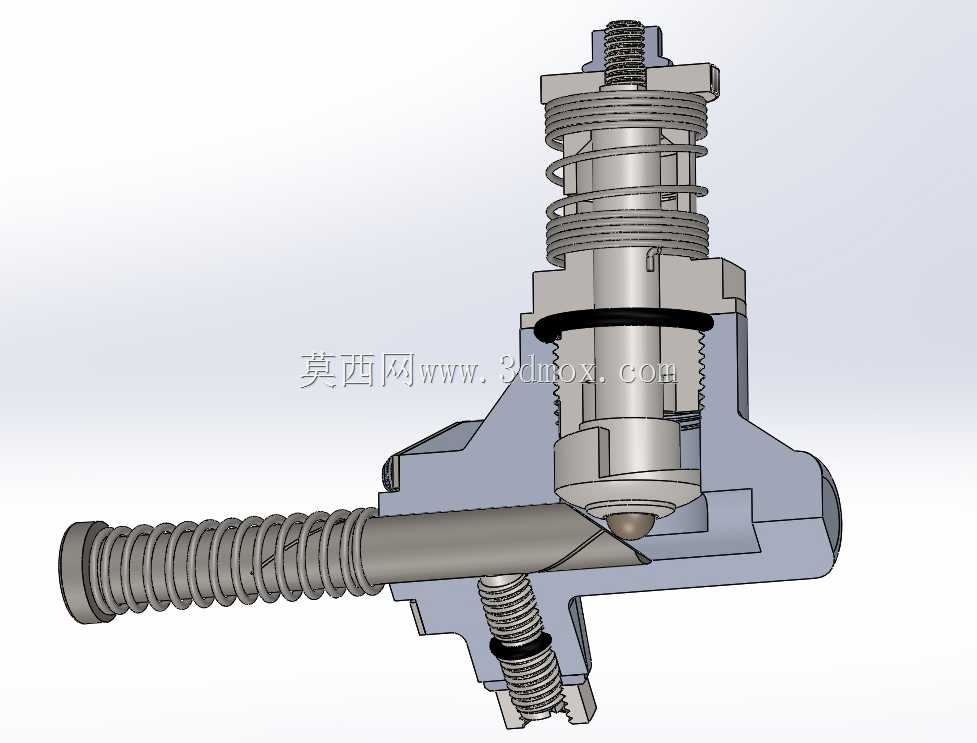

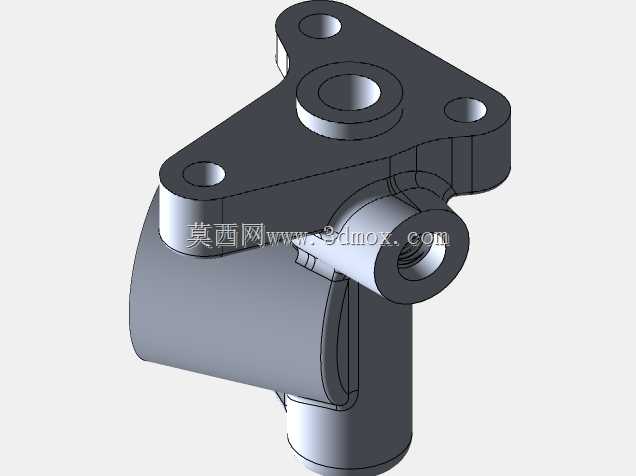

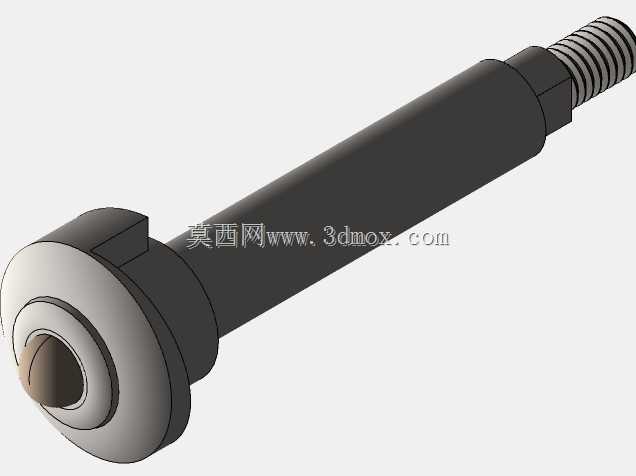

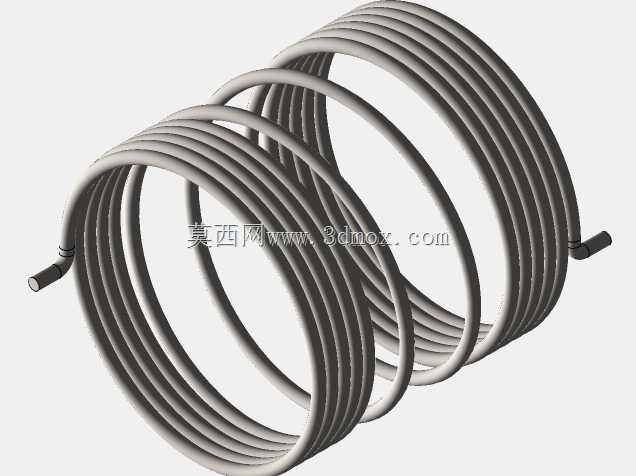

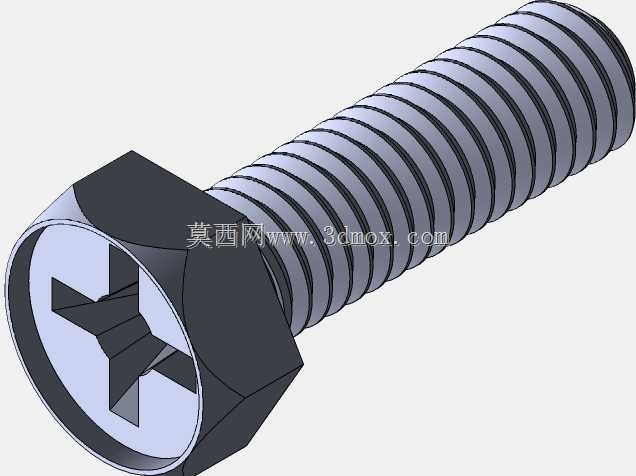

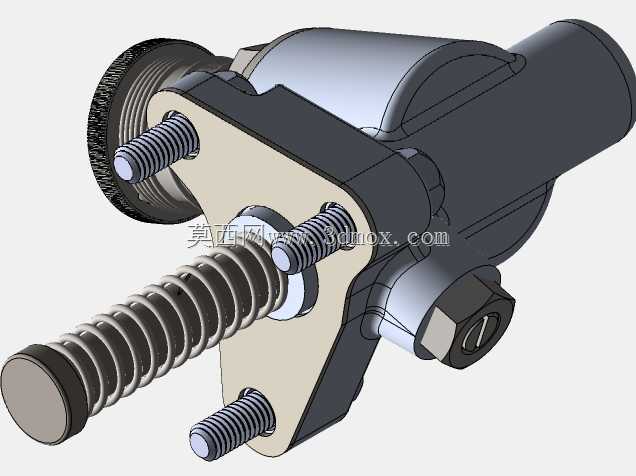

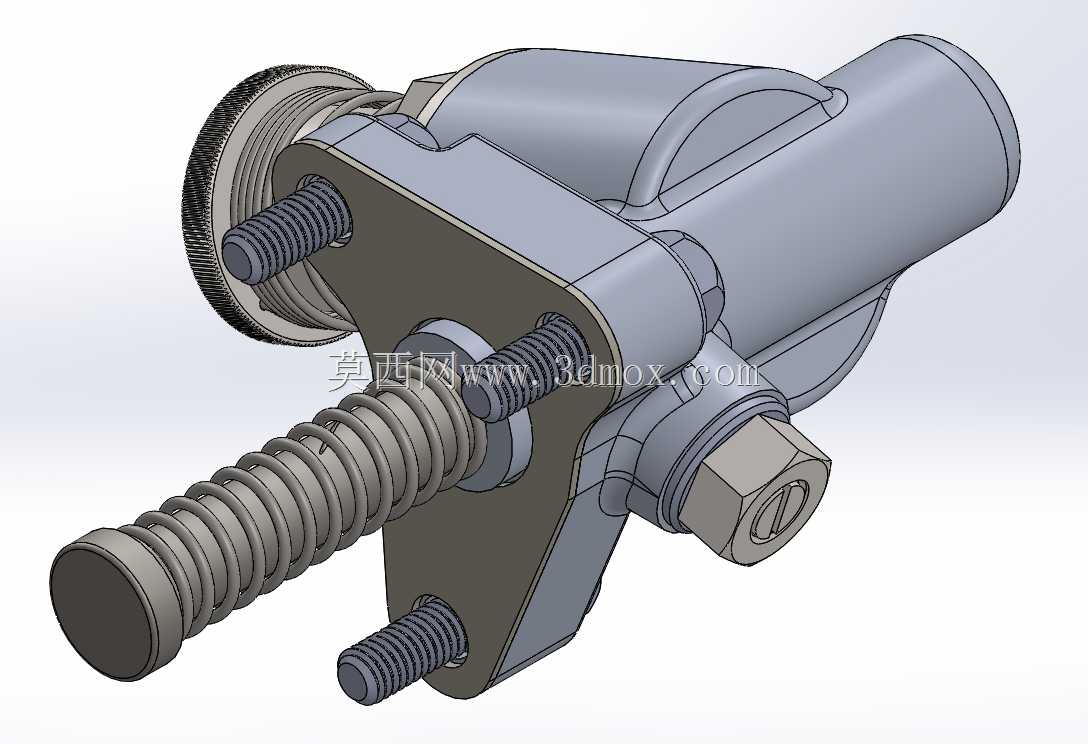

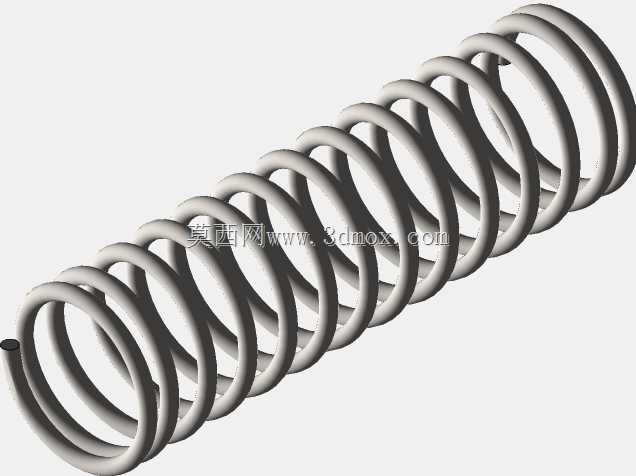

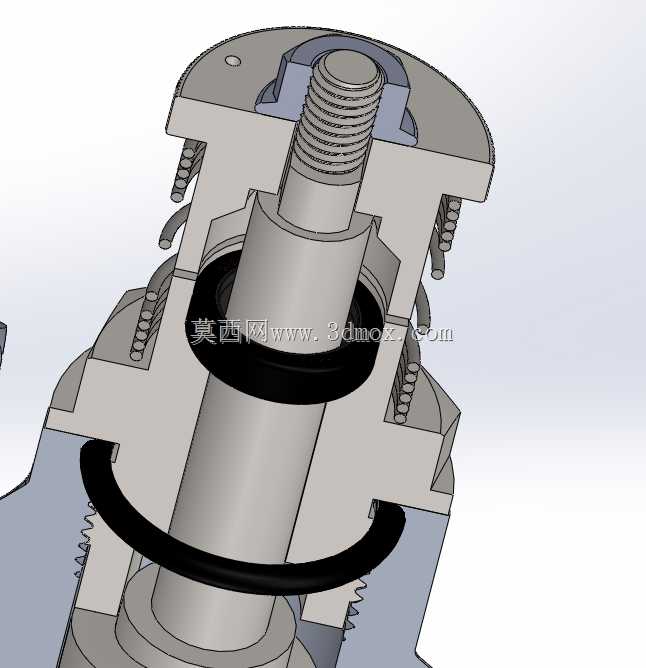

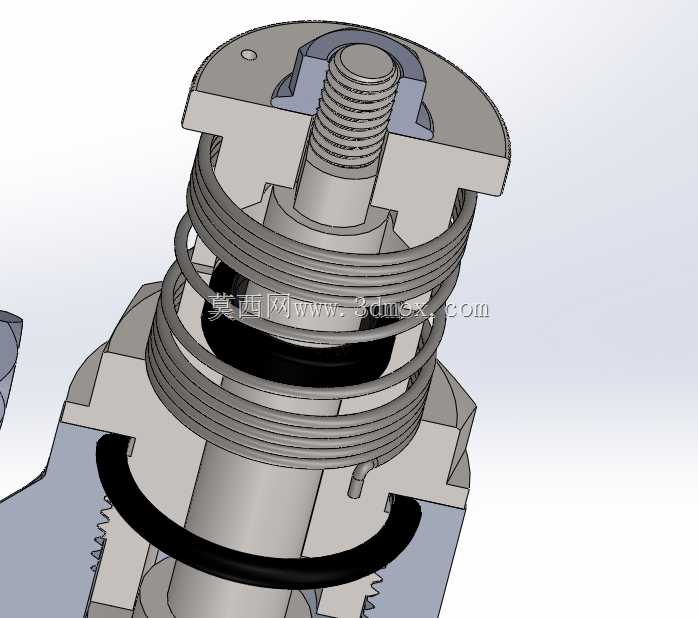

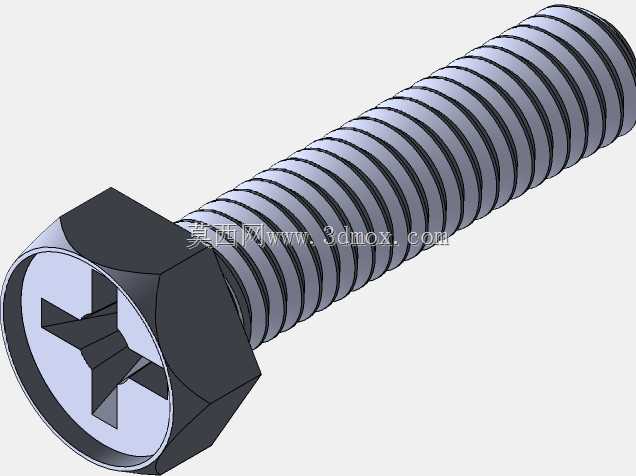

这款张紧调节器主要适配小排量跨骑摩托车的正时链条与传动链条张紧工况，在摩托动力传输系统中，链条长期运行会因磨损产生节距拉长、松旷问题，若张紧力不足会出现跳齿、异响甚至传动失效，直接影响配气相位精度与动力传递效率，是保障摩托动力系统稳定运行的核心易耗配套部件。从结构设计来看，整体采用偏心轴搭配螺旋压缩弹簧的自适应张紧逻辑，没有采用复杂的液压阻尼结构，依靠弹簧预紧力提供持续的张紧推力，偏心摇臂的接触端直接抵靠链条松边，当链条磨损伸长时，弹簧会自动推动摇臂绕转轴转动，补偿链条伸长量，全程无需人工手动调整，适配日常通勤摩托免维护的使用需求。安装边界上，主体采用压铸铝合金基座，基座上预留两个对应M6螺栓的安装孔位，孔位中心距与铃木S750系列发动机箱体的预装位完全匹配，安装时无需额外打孔改造，整体外轮廓最大宽度控制在72mm，轴向长度118mm，不会与发动机周边的散热鳍片、启动电机部件产生运动干涉，摇臂的摆动行程预留了12mm的补偿量，可覆盖链条从全新状态到磨损极限的全生命周期伸长量。结构细节上，与链条接触的摇臂端面镶嵌了耐磨尼龙衬片，避免金属直接接触链条产生异常磨损与运转噪音，弹簧的刚度经过匹配调校，既不会因张紧力过大加剧链条与链轮的摩擦损耗，也不会因张紧力不足导致高速运转时链条抖动，转轴部位采用间隙配合并预留润滑脂存储槽，可减少长期摆动产生的铰接磨损，所有外露金属部件都做了氧化发黑处理，适配发动机舱高温、多油污的使用环境，避免长期使用出现锈蚀卡滞。建模过程中对所有配合面都做了公差匹配，铰接孔的同轴度、安装面的平面度都按照实际加工要求做了约束，弹簧的螺距、钢丝直径都按照实物等比例还原，可直接用于同类型张紧器的结构参考、逆向改进设计，也可作为摩托维修配件的加工参考模型。
