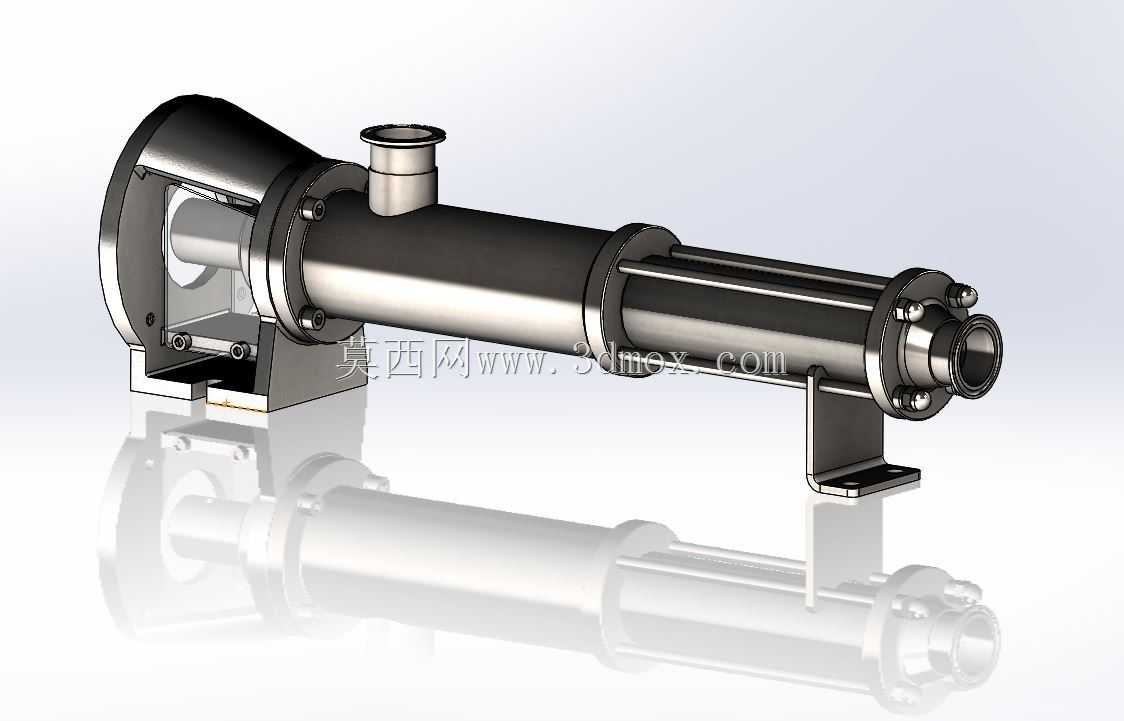

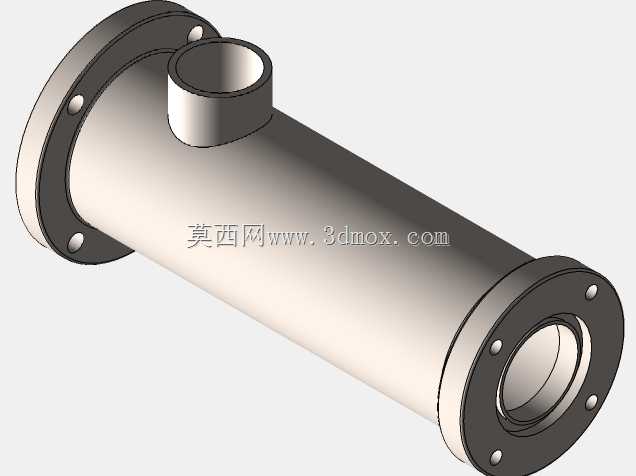

Inoxpa2KSF20型单螺杆输送泵结构

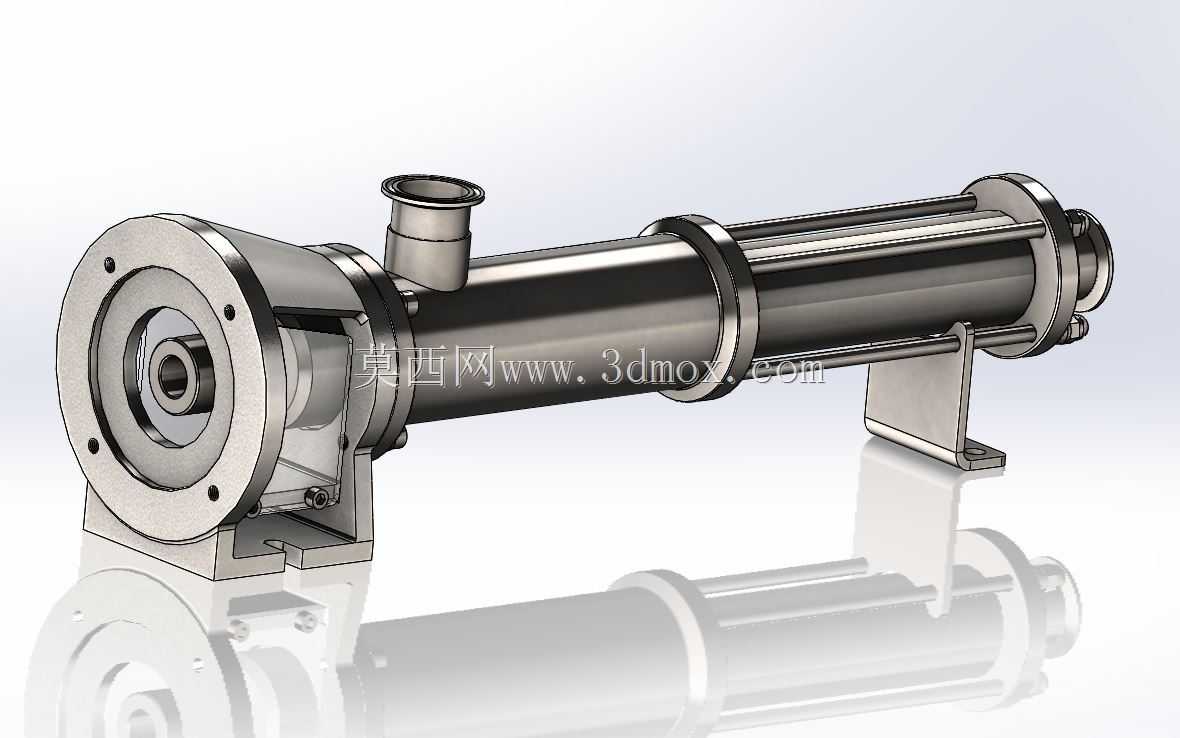

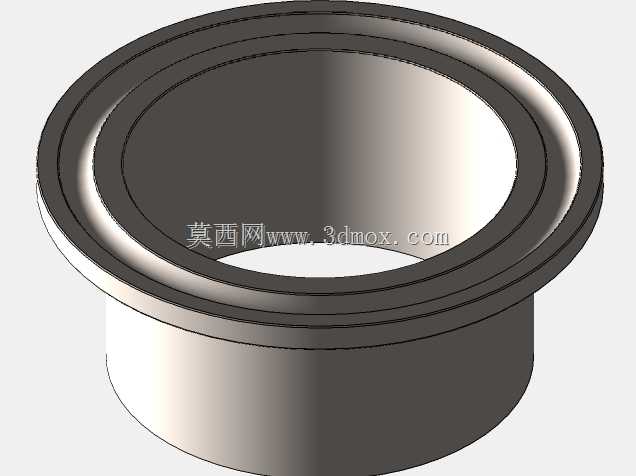

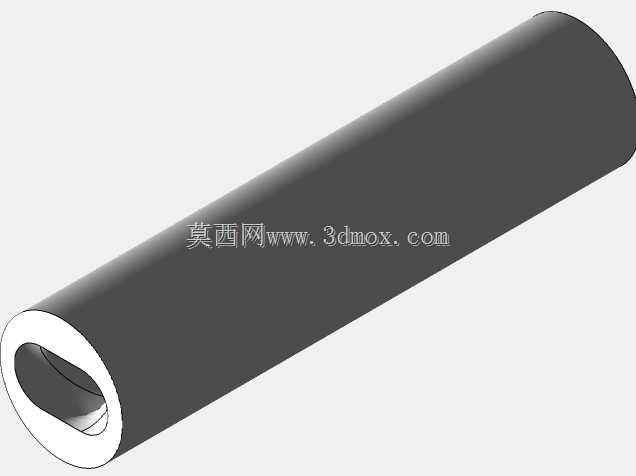

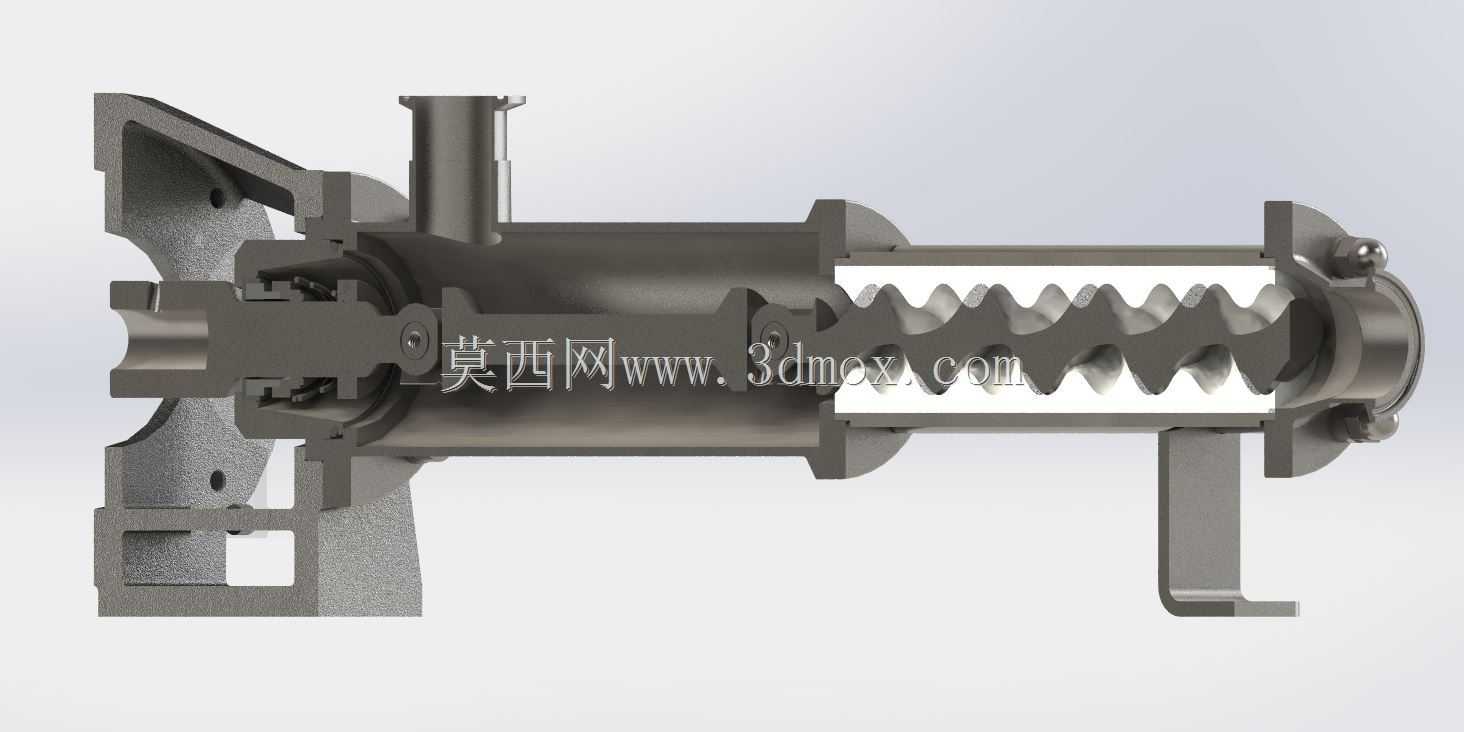

　　在食品加工、精细化工、高粘度介质输送的工况场景里，这类单螺杆结构的容积泵一直是处理含颗粒、易剪切敏感物料的核心输送设备，不同于离心泵靠叶轮离心力推送介质的逻辑，它依靠转子在定子橡胶衬套内形成的连续密闭腔室推移物料，输送过程脉动极小，不会破坏物料内部的纤维或颗粒结构，像果酱、膏状化工原料、含细小固形物的污泥类介质，都能靠这类泵实现平稳输送。从结构设计逻辑来看，这款泵的转子采用偏心螺旋结构，定子为双螺旋线的弹性衬套，二者配合形成的密封腔会随着转子转动沿轴向匀速推进，每转的介质输出量固定，因此可以通过调整转速精准控制输送流量，很适合需要定量投料的生产工序。进出口采用DN40规格的三叶夹式法兰，这种连接形式的优势在于拆装速度快，

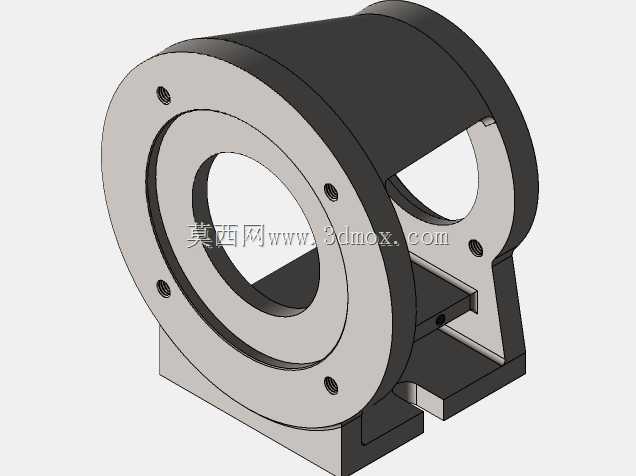

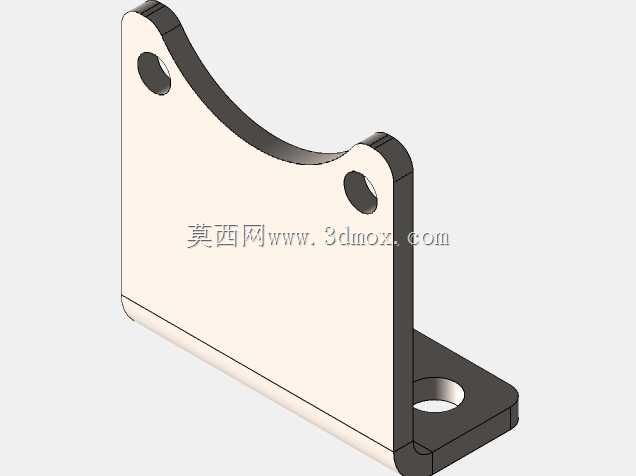

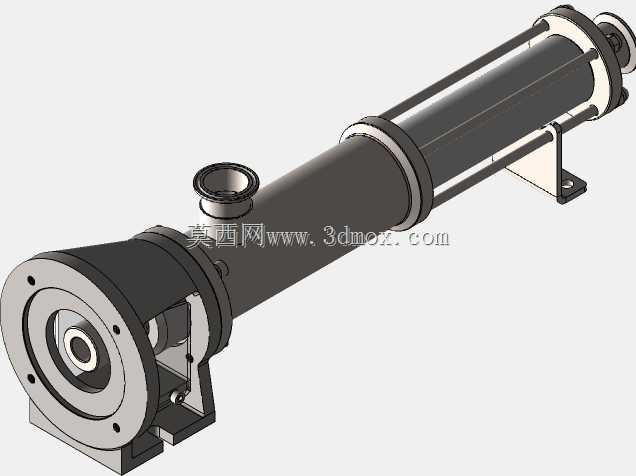

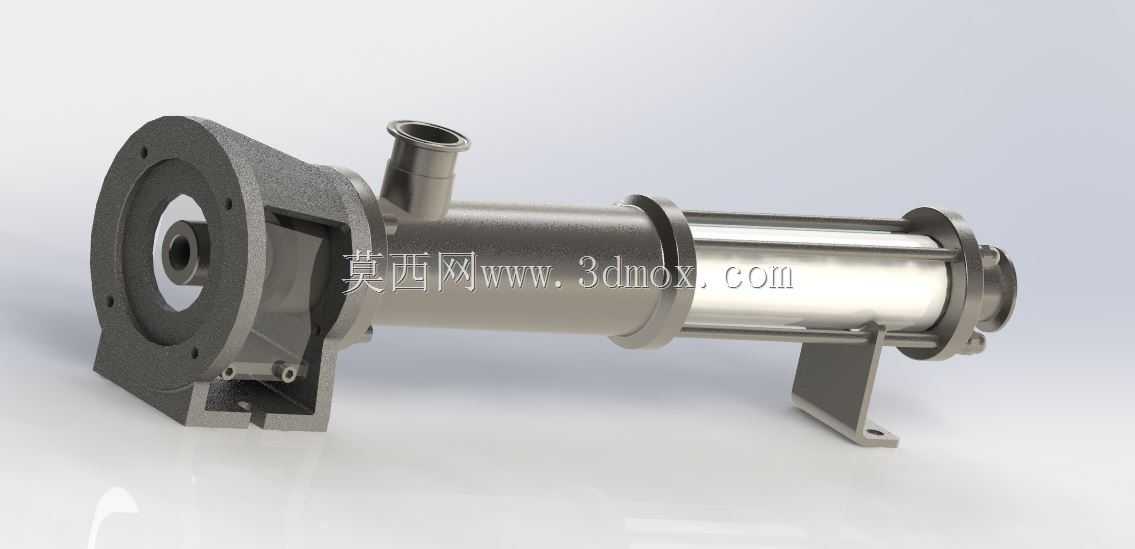

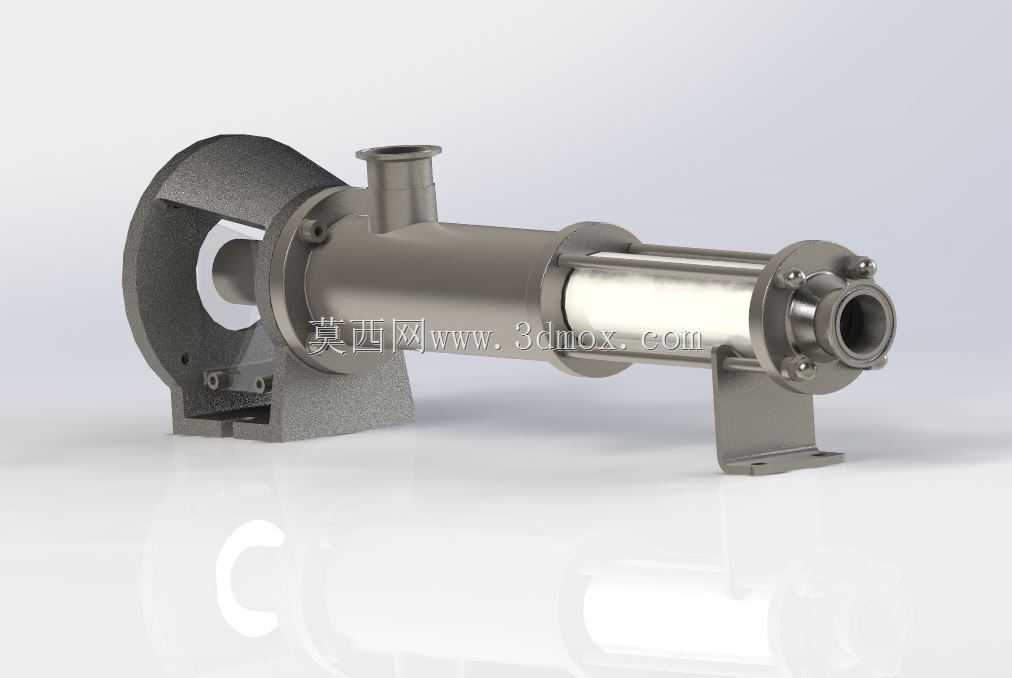

　　密封压紧力均匀，日常维护更换密封件或者清理泵腔的时候，不需要拆卸整段管路就能完成作业，适配食品、医药行业频繁拆洗消毒的工况要求。安装边界上，泵体采用底脚式安装结构，两个铸造成型的安装支脚分布在泵体中段和驱动端侧，安装时需要保证支脚的支撑平面平面度误差控制在合理范围，避免泵体受安装应力导致转子定子偏磨，驱动端的连接架直接适配标准电机法兰，不需要额外加工过渡连接座，能减少现场安装的找正工作量。泵的进出口方向为侧进端出，进料口垂直向上设置，能保证高粘度介质依靠自重顺利填充进泵腔，避免出现吸空导致的流量波动，出料口沿轴向设置在泵头端，介质排出方向和转子推进方向一致，能减少出口段的流道阻力。结构细节上，转子和定子的配合间隙经过估算适配，

　　既保证足够的密封性能减少容积损失，又不会因为过盈量太大导致运转扭矩过高、定子磨损过快，驱动端的轴承座集成在连接支架内部，能同时承受径向力和转子转动产生的轴向力，保证转子运转时的偏心轨迹稳定，不会出现扫膛的问题。这类泵在实际选型时，需要结合介质的粘度、含固率、温度调整转速和定子材质，比如输送磨蚀性较强的介质时要适当降低转速，延长定子使用寿命，输送高温介质时要选用耐温等级匹配的弹性定子材料，避免衬套过早老化失效。
