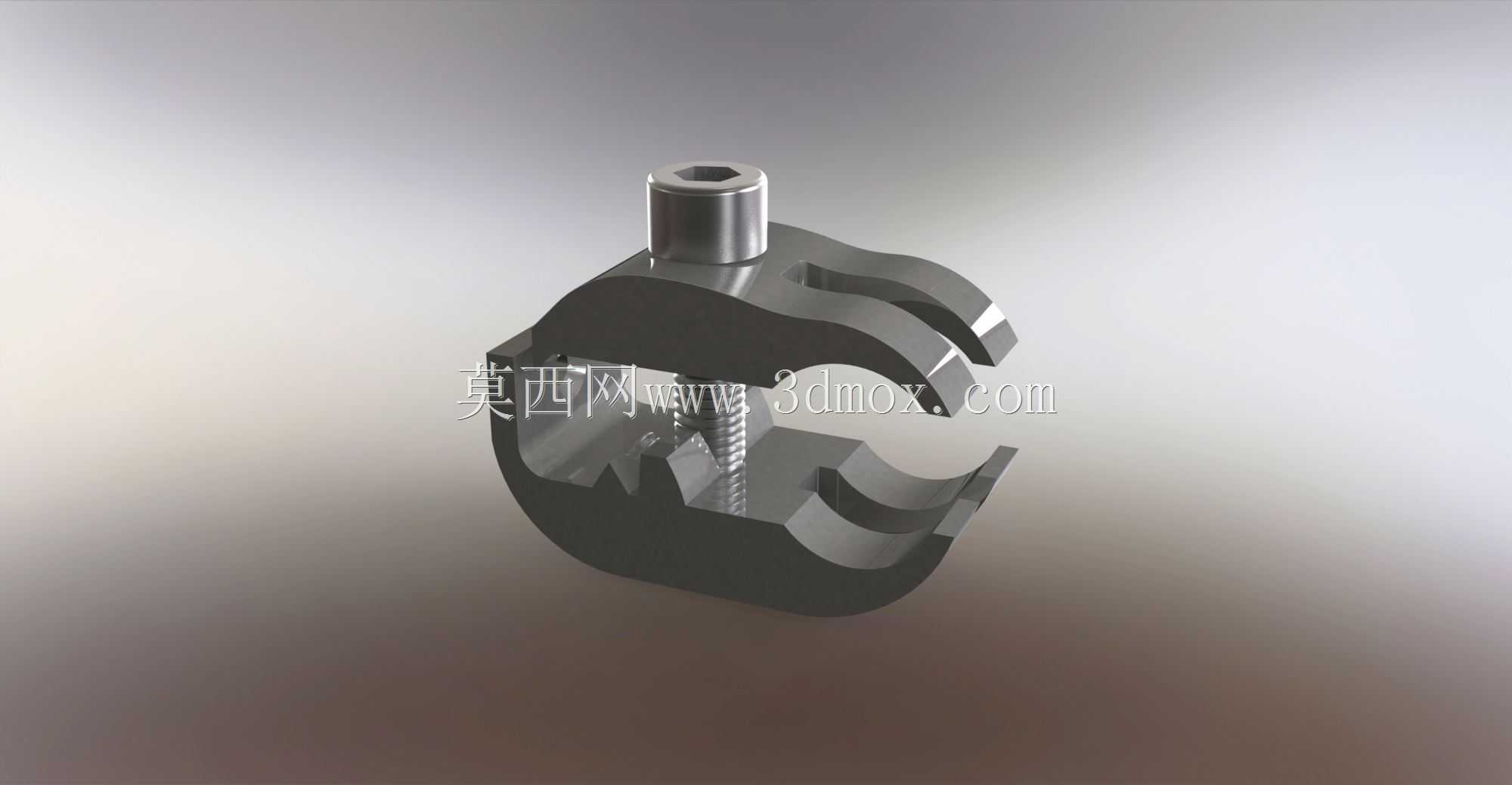

对开式抱紧型金属管路固定管夹结构

这款管夹主要面向工业流体管路、气动液压回路、设备布线场景的硬管固定需求，区别于传统单侧锁紧的管卡结构，采用对称对开的抱紧式腔体设计，能在锁紧后形成完整的环形包覆面，避免管路长期受振动出现局部应力集中的问题，在液压站布管、自动化设备气路排布、机床冷却管路固定这类存在持续设备振动的场景中，能有效降低管路磨损、接头松脱的概率。

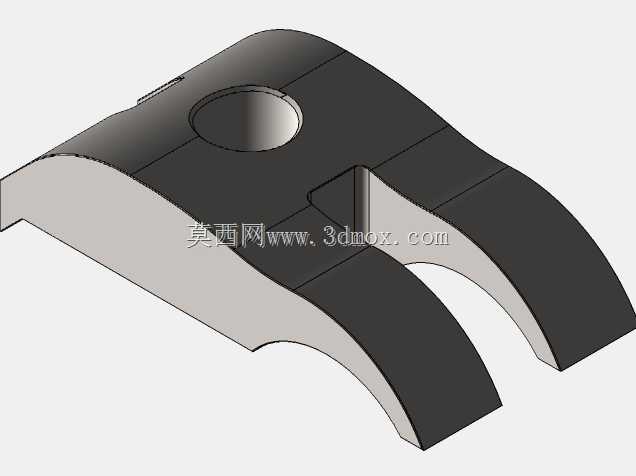

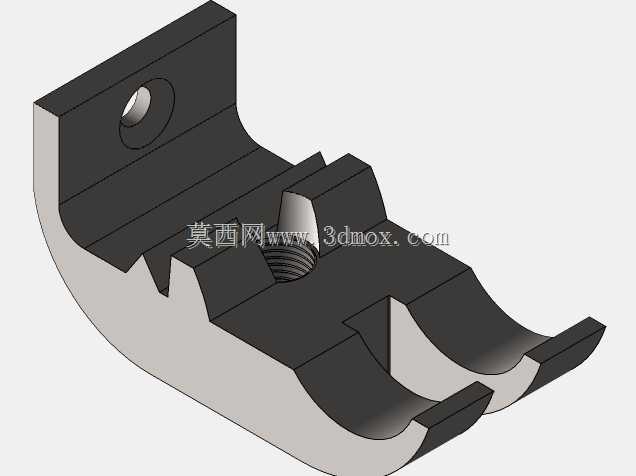

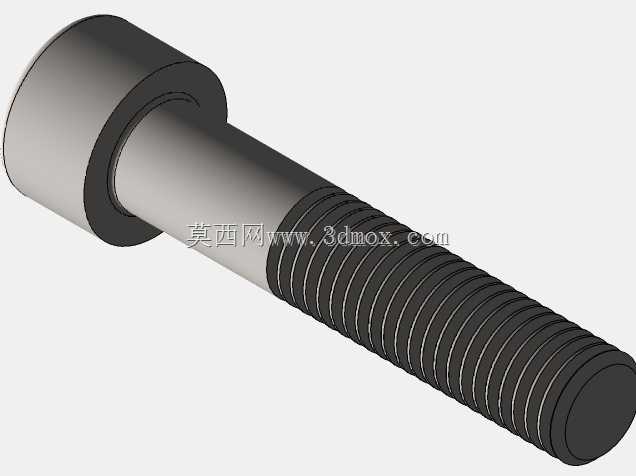

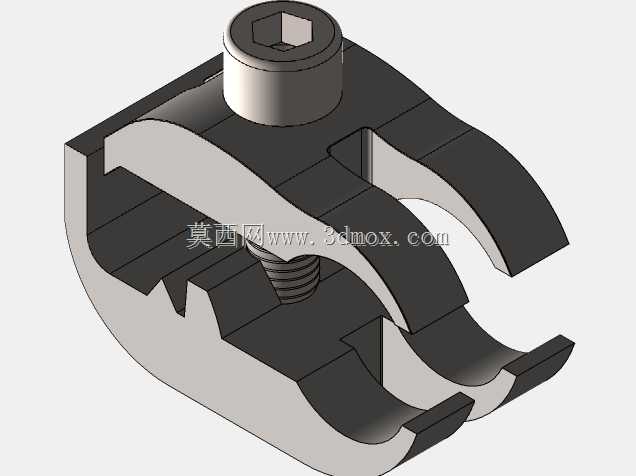

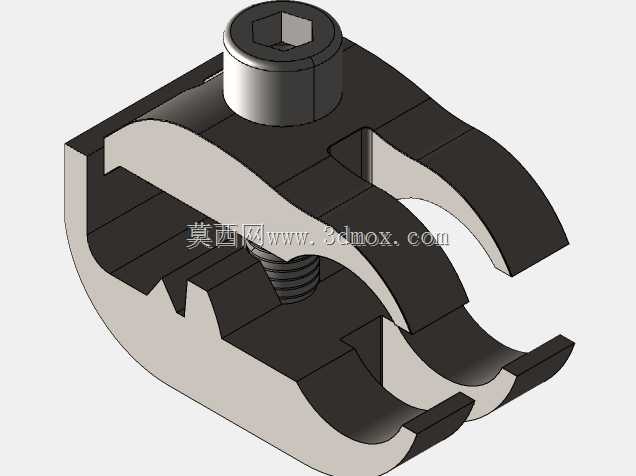

从结构设计逻辑来看，夹体采用分体对称结构，上下两瓣夹体通过内置的锁紧结构实现开合，顶部设置带内六角驱动端的锁紧螺柱，安装时可先将两瓣夹体卡套在目标管路上，再通过顶部螺柱施加锁紧力，无需提前将管夹穿套在管路端部，适配已完成初步排布的管路加装固定场景，大幅降低现场改管、加装固定点的操作难度。夹体的抱紧内腔做了适配圆弧曲面，与目标管材的外圆轮廓匹配度较高，锁紧后接触面积远大于普通冲压式管卡，不会在薄壁金属管、尼龙管表面留下压痕，也能避免硬管在夹腔内部出现径向窜动。

安装边界方面，夹体的外侧轮廓做了避让式的缺口设计，在多管并排排布的场景下，相邻管夹的安装间距可以压缩到更小，不会出现夹体外侧干涉的问题；顶部锁紧螺柱的伸出长度做了限位设计，锁紧到额定行程后螺柱不会过度顶出，避免与周边的设备钣金、其他管路发生剐蹭。夹体底部的安装基准面为平面结构，可直接贴合设备安装面、型材表面完成固定，无需额外加工适配的弧形安装座，适配铝型材框架、钢板安装面、设备壳体等多种安装基面。

在实际选型应用中，这类管夹可适配对应外径的金属硬管、高压尼龙管、PU气动管，固定后能承受管路内流体脉动带来的径向冲击力，也能抵消设备运行传递到管路的振动载荷，相比传统的喉箍、冲压管卡，长期使用的夹持力衰减更小，不需要定期复紧锁紧件，在需要长期免维护的工业设备管路布局中适用性更强。夹体的开合角度经过设计，张开状态下可直接从管路侧方卡入，不需要拆卸管路两端的接头就能完成安装，对于后期设备维护、管路调整的场景十分友好，避免了传统整环式管夹必须拆装管路才能加装的弊端。
